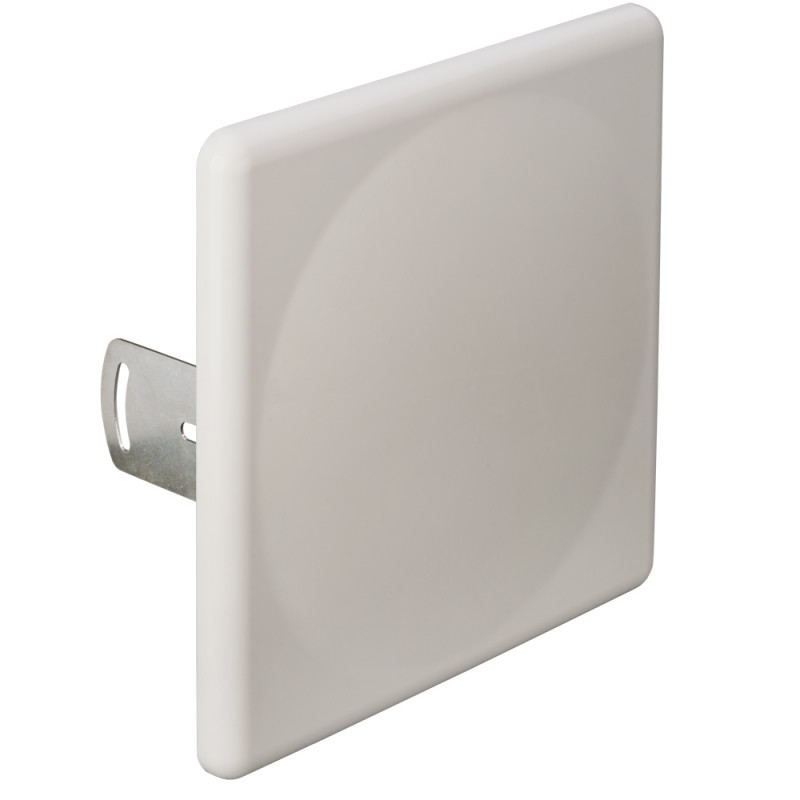

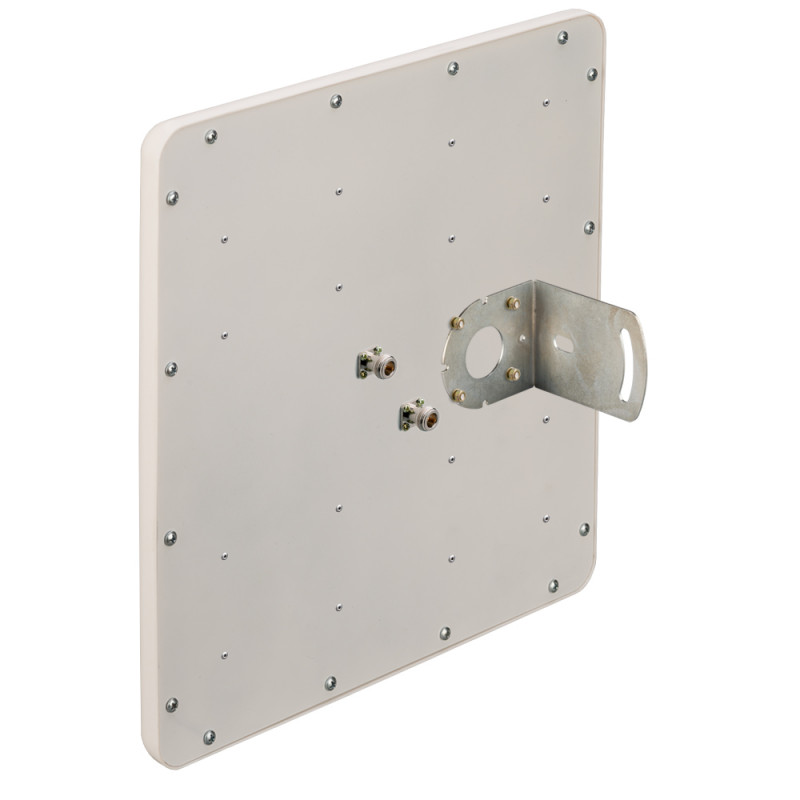

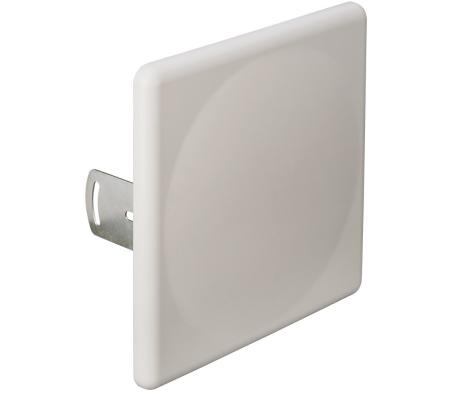

Направленная 5G MIMO панельная антенна 20 дБ KAA20-3500

5G антенна KAA20-3500 используется в приёмопередающих системах 5G диапазона 3300-3800 МГц.

Антенна KAA20-3500 выполнена в герметичном корпусе, поэтому она устойчива к погодным условиям и может использоваться как внутри, так и вне помещений. Направление поляризации (вертикальное или горизонтальное) выбирается при монтаже. Антенна отлично работает как на прием, так и на передачу сигнала.

Корпус антенны выполнен из высококачественного АБС (ABS) пластика, который устойчив к УФ излучению, не теряет своих свойств под продолжительным действием солнечных лучей и осадков. Основание антенны окрашено методом порошковой покраски, что обеспечивает хорошую адгезию лакокрасочного слоя, его долговечность и стойкость к механическим воздействиям.

Габариты (длина , ширина , высота ), мм
310 x 310 x 90

Габариты в упаковке (длина , ширина , высота ), мм
310 x 310 x 90
Масса в упаковке, грамм
1550

Рабочий диапазон частот, МГц
3300-3800
Усиление антенны, дБ
20
КСВ в рабочем диапазоне частот, не более
1.7
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
Максимальная подводимая мощность, Вт
10
Разъём
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
18
Стандарт связи
5G
Тип монтажа
на трубу
Тип исполнения
Панельная

Диаграмма направленности в вертикальной плоскости по входу 1:

Диаграмма направленности в горизонтальной плоскости по входу 1:

Диаграмма направленности в вертикальной плоскости по входу 2:

Диаграмма направленности в горизонтальной плоскости по входу 2:

КСВН по входу 1:

КСВН по входу 2:

График обратных потерь на входе 1:

График обратных потерь на входе 2:

Изоляция между входами:

• Антенна KROKS KAA20-3500
• Кронштейн угловой
• Хомут с метизами для крепления на мачту
• Руководство по эксплуатации (паспорт)
• Упаковка
