Введение

В наше время сложно себе представить организацию, которая не заботится о обеспечение безопасности имущества и контроле за действиями персонала.
Ничто не может заменить личное присутствие, однако, быть всегда и везде не подвластно никому, поэтому были разработаны системы видеонаблюдения, позволяющие увидеть и услышать то, что происходило ранее, либо происходит в настоящее время с любого места на нашей планете, где есть доступ в интернет.




Системами охранного телевидения пользуется широкий круг организаций и частных лиц для самых разных целей, с их помощью контролируют автостоянки, магазины, склады, улицы и даже частные дома, разрешают конфликтные ситуации с клиентами, предотвращают хищения, либо определяют, кто это хищение произвел, контролируют трудовую дисциплину сотрудников, а так же самые разнообразные сферы применения.

СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ

Каждая система охранного телевидения состоит из следующих компонентов:peryferya
  • Видеокамеры, микрофоны, мультиплексоры, квадраторы и (или) пр. устройства обработки видео- и аудиосигналов.
  • Видеорегистратор, осуществляющий запись звука и изображения, а так же хранящий видеоархив.
  • Монитор или удаленный клиент для контроля в режиме реального времени или просмотра, архивации и удаления видеоархива.

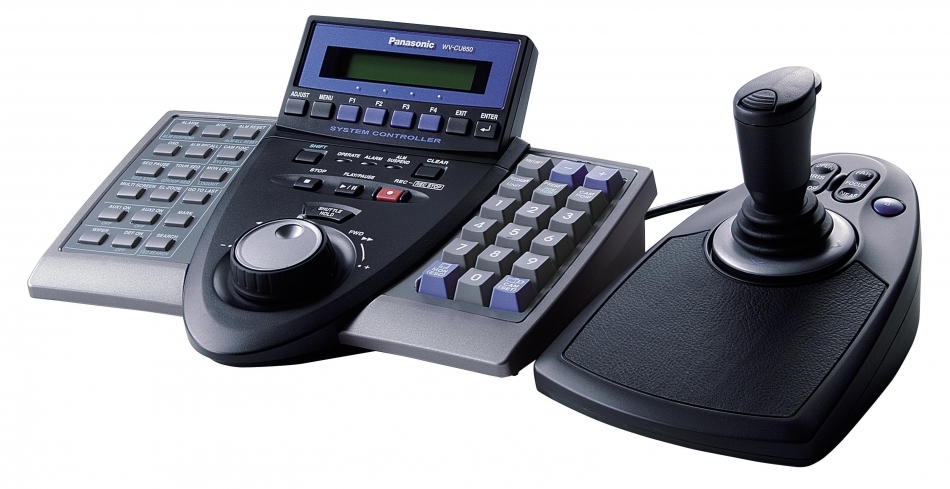

  • Опциональные периферийные устройства. Например датчики движения или пульт управления видеокамерами.
Современный рынок систем охранного телевидения предлагает несколько видов систем видеонаблюдения. Ниже мы попробуем разобраться в чем их отличия, сильные и слабые стороны.

Аналоговые системы

Недорогое и устаревшее решение, в настоящее время вытесненное AHD и TVI решениями, сравнимыми по стоимости, но предлагающими более детализированное (HD и Full HD) изображение. В случае модернизации системы можно заменить оборудование на AHD, TVI или SDI систему без замены существующей кабельной системы.

Цифровые системы IP-видеонаблюдения

Цифровые системы охранного телевидения позволяют создавать распределенные сети для контроля за несколькими объектами, масштабируемость и, как правило, преобладающее над аналоговым качество изображения. Их интегрируют с огромным количеством других систем безопасности и контроля доступа, к примеру для распознавания номеров машин или  определения личности сотрудника на проходной. Однако, несмотря на тенденцию снижения цен, все еще не могут называться бюджетными решениями.

Гибридные системы

Цифровые системы видеонаблюдения развиваются семимильными шагами и становятся все доступней, однако, во многих организациях уже может присутствовать одна из устаревших систем, возможностей которой недостаточно. В таких случаях на помощь приходят различное гибридное оборудование, позволяющее подключить к себе камеры разных типов.

КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

На данный момент наибольшее применение получили видеокамеры на основе ПЗС-матриц. Основные производители матриц Sony, Sharp, Panasonic, Samsung, LG, Hynix. Их использование позволило создать доступные по цене и достаточно высококачественные изделия широкого применения. Обычно разница между камерами, основанными на матрицах разных производителей, проявляется в сложных условиях освещения. В линейке каждого производителя присутствуют как дешевые и стандартные по параметрам матрицы, так и матрицы повышенного разрешения и (или) повышенной чувствительности.

Область применения камер широка, соответственно, производители предлагают множество вариантов видеокамер, различающиеся характеристиками, конструктивными особенностями и функционалом.

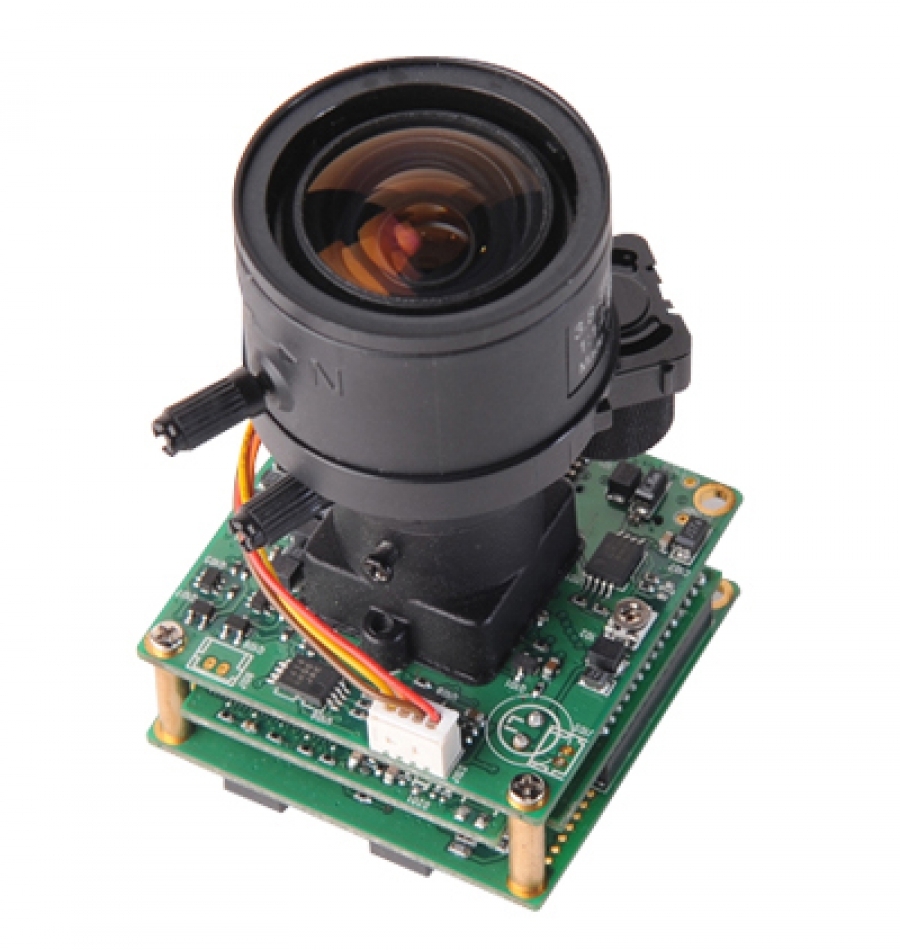

    • Модульные камеры.

Представляют из себя, как правило, матрицу, расположенную на печатной плате очень небольших размеров. Используется в большинстве случаев для скрытой установки.

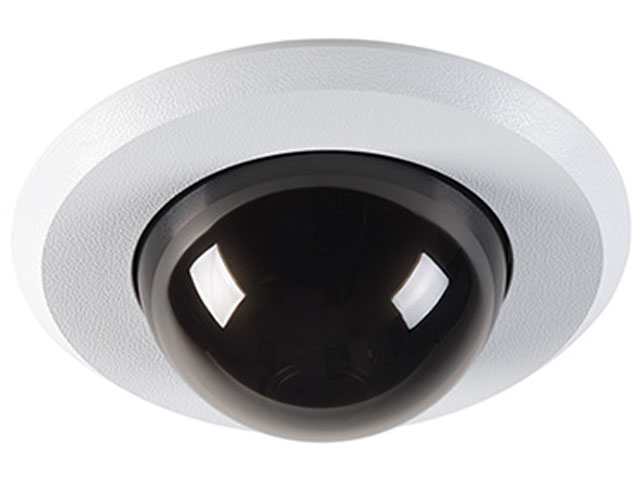

    • Купольные камеры. kupolnaja

Представляют из себя полусферу, устанавливаемыую на плоскость. Могут комплектоваться ИК-подсветкой для съемки в условиях недостаточной освещенности, так же существуют антивандальные варианты, выдерживающие большие нагрузки.

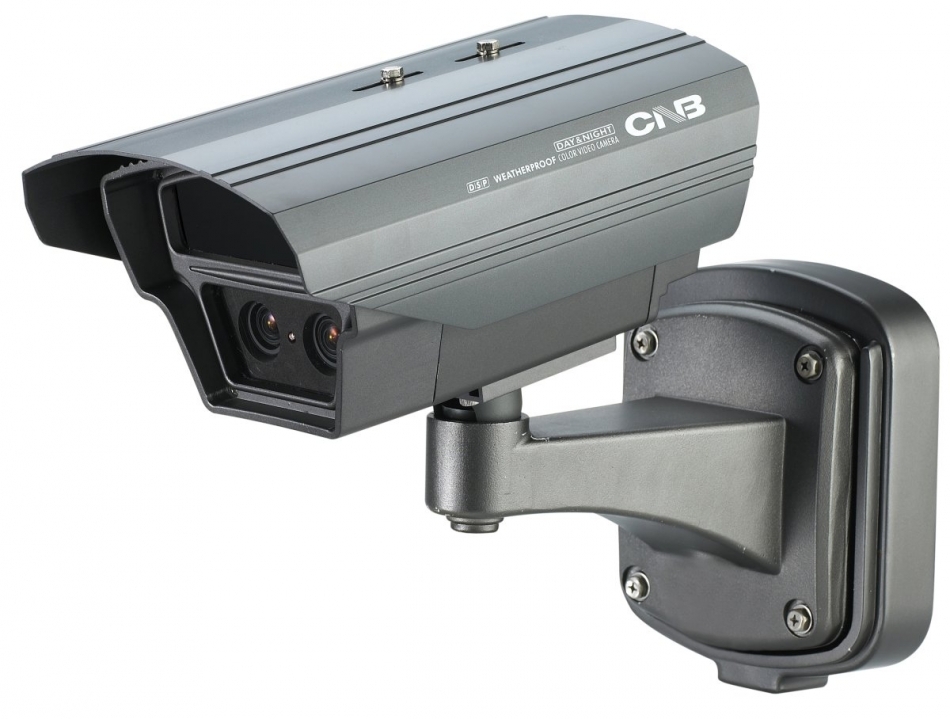

    • Корпусные камеры.

camera_videonablКак правило, имеют возможность быстрой смены объектива, соответственно ее можно легко подогнать под различные условия эксплуатации. Существуют версии с защитными кожухами, позволяющие использовать их как уличные камеры. Так же как и купольные могут оснащаться ИК-подсветкой.

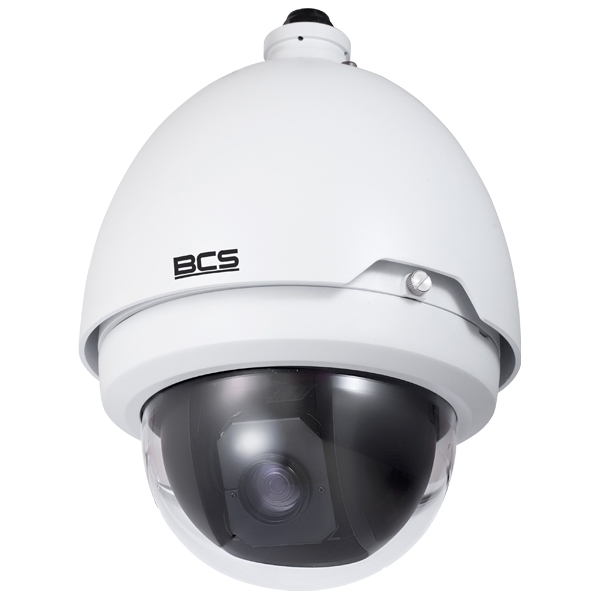

    • Купольные поворотные.

kupolnaja-povorotСамые дорогие и функциональные. Как правило имеют ИК-подсветку, возможность поворота камеры внутри корпуса и возможность управления зумом - оптическим увеличением с помощью функции PTZ. Широко распространены в правоохранительных органах для контроля обстановки на улицах.


Технические характеристики камер
Основными критериями выбора служат несколько важных параметров - светочуствительность и разрешение, измерямые в Люксах (Лк) и телевизионных линиях (ТВЛ), касаемо аналоговых камер, либо в привычных Пикселях у цифровых IP-камер видеонаблюдения и угол обзора камеры. Если с Пикселями и углом обзора все понятно, то Лк и ТВЛ знакомы далеко не всем.

1. Лк - единица освещенности, от нее зависит, при котором освещении камера сможет разобрать изображение. Ниже представлены примерные параметры освещенности при различных условиях:
    • Ночью, на улице, при свете звезд, без дополнительного освещения - 0,003 &0,1 Лк.
    • На улице, при луне, без дополнительного освещения:
      • полнолуние - 0,3 &0,1 Лк;
      • видна 1/4 Луны - 0,05 Лк;
      • безлунная ночь - 0,01 Лк.
      • глубокие сумерки, больница в ночное время - 1 Лк.
    • Места зрителей в театре - 3 &5 Лк.
    • Хорошо освещенная автомагистраль ночью и в сумерки - 10,00 Лк.
    • Автостоянки, товарные склады - 75 &30 Лк.
    • Холлы гостиниц - 100 &200 Лк.
    • Офис или магазин - 50-500 Лк.
    • Магазины, супермаркеты - около 1500 &750 Лк.
    • Естественное дневное освещение на улице в облачную погоду - порядка 5000 Лк.
    • Естественное дневное освещение на улице в солнечную погоду - 100000 &5000 Лк.
2. ТВЛ. К сожалению, подробное описание данной характерстики очень объемно и выходит за рамки данной статьи. Однако ее нельзя обойти стороной, поэтому представляю вам примерное сравнение качества в различных форматах в виде таблицы перевода ТВЛ в Пиксели и Мегапиксели:
ТВЛ
Пиксели
Мегапиксели
380
640 х 480
0,3
420
720 х 576
0,36
480
800х 600
0,5
560
933 х 700
0,65
600
1024 х 756
0,75
800
1280 х 960
1,23
1000
1600 х 1200
1,9
ВИДЕОРЕГИСТРАТОРЫ




Видеорегистратор - центральная часть системы. Именно он производит запись происходящего перед камерами наблюдения, архивирует и удаляет по мере заполнения накопителя видеозаписи. И именно к нему подключаются мониторы, периферийные устройства и удаленные пользователи через локальную или глобальную сеть.

Основные виды видеорегистраторов

Видеорегистраторы можно разделить по следующим по функционалу:
    • Симплексные видеорегистраторы. Позволяют выполнять одновременно только одну задачу. Самые скудные по функционалу и довольно узкоспециализированные. В настоящее время их можно встретить в виде большинства видеорегистраторов на автомобилях. Но, подобное оборудование явно не подходит для использования, к примеру, в магазине, ведь при просмотре видеоархива запись производится не будет, а мы не хотим пропустить ни секунды происходящего.
    • Дуплексные видеорегистраторы. Способны выполнять несколько заданий одновременно. Однако, так же довольно специфичны и не рассматриваются в рамках данной статьи.

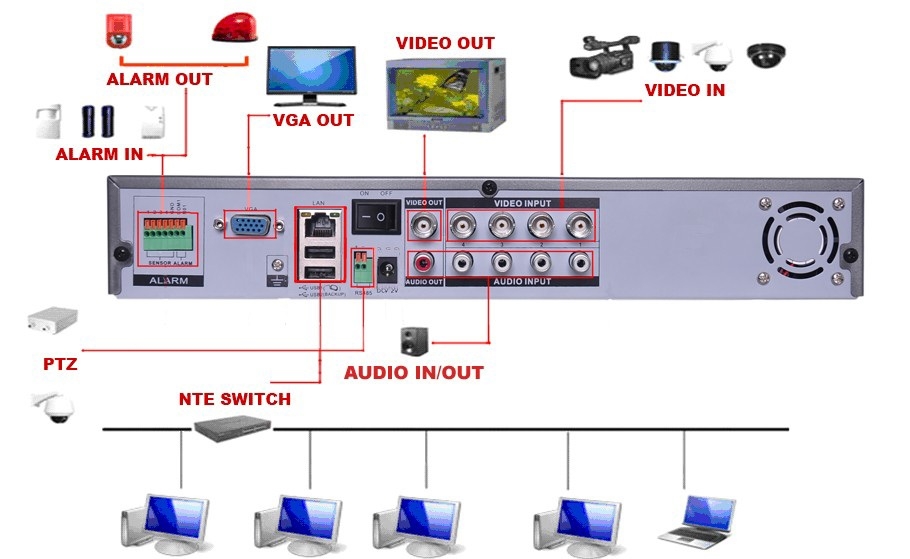

    • Пентаплексные видеорегистраторы. Пентаплекс – это пять независимых функций одновременно: наблюдение, запись, просмотр архива, архивирование и работа в сети одновременно. Самые распространенные в системах охранного телевидения. Может выполнять одновременно до шести задач независимо друг от друга.

pentaplex

А так же по способу исполнения:

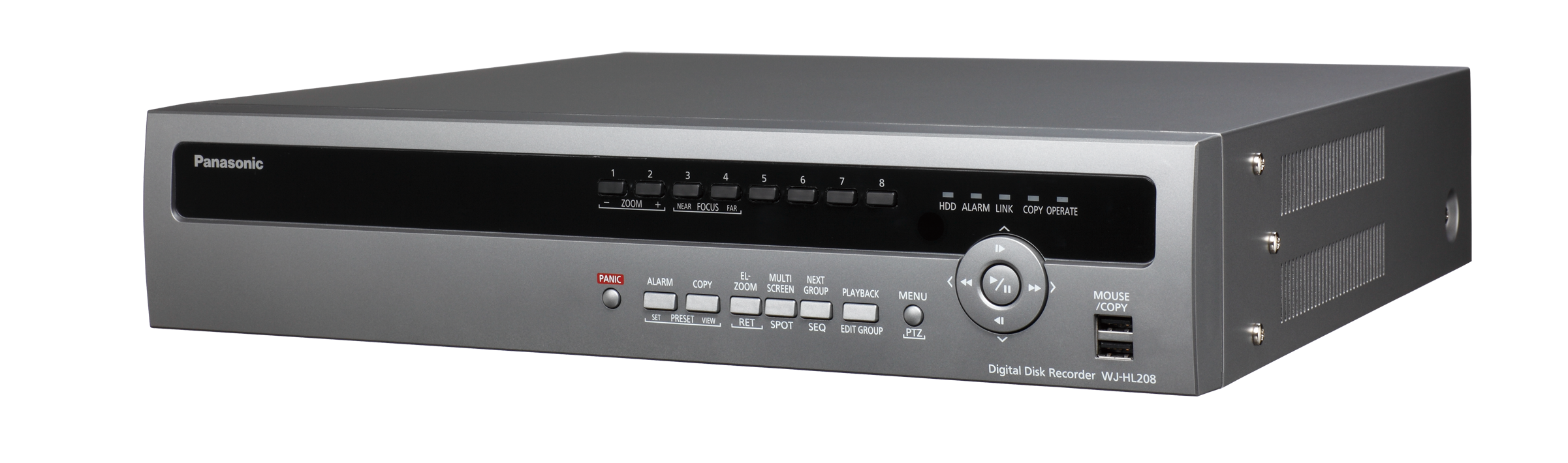

videoreg-samКак правило, недорогие аналоговые системы использующиеся на большинстве объектов. Однако, существуют и профессиональные цифровые решения. Отличаются высокой надежностью и высокой отказоустойчивостью. В большинстве подходят для монтажа в серверные стойки, но так же могут использоваться в настольном исполнении.

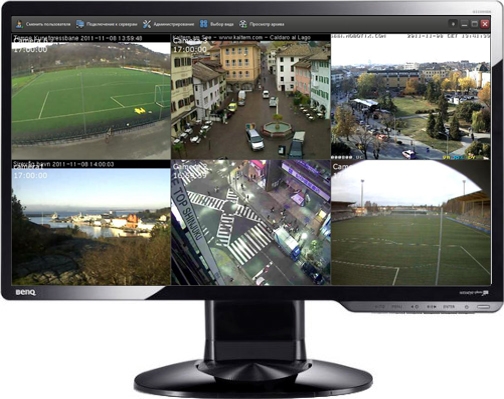

videoreg-na-pc



Позволяют создавать сложные масштабируемые и распределенные системы, заточенные под конкретные нужды заказчика с широким функционалом. Так же используются для удешевления стоимости цифровых систем IP-видеонаблюдения.








Основные характеристики видеорегистраторов

Основными параметрами видеорегистраторов являются следующие характеристики:
    • Количество каналов. Определяет количество видео и, как правило, привязываемых аудиоканалов, которые сможет обработать видеорегистратор.
    • Максимальное разрешение изображения. Определяет качество записываемого изображения. Подбирается под разрешение камер видеонаблюдения.
    • Количество кадров в секунду на все каналы. Общее количество кадров, которое способен обработать видеорегистратор за одну секунду.
    • Формат записи, битрейт. Определяет тип используемого алгоритма сжатие и качество записи.
    • Наличие функции PTZ для управления камерами видеонаблюдения.
    • Возможность подключения охранных и иных датчиков.
    • Наличие сетевого интерфейса для подключения удаленных пользователей.
Заключение

В данной статье мы рассмотрели основные моменты в системах охранного телевидения. Однако, она обширна на столько, что издают целые книги, проводят специализированные курсы обучения. Подбор оборудования, проектирование коммуникаций и пусконаладочные работы требует профессионального подхода с учетом нужд заказчика.
Неквалифицированный подход может не только привести к перерасходу средств на избыточные решения, но и к сбору неэффективной системы, качество работы которого будет не достаточно, а неправильный монтаж и вовсе может привести к нестабильной работе системы, или, того хуже, выхода ее из строя. Обращаясь в компанию Неоком-Карелия Вы можете приобрести не только качественное и соответствующее нуждам оборудование, но и доверить монтаж профессионалам, дающим гарантию на свою работу.

С уважением, менеджер отдела системных решений, Малинин Константин.
