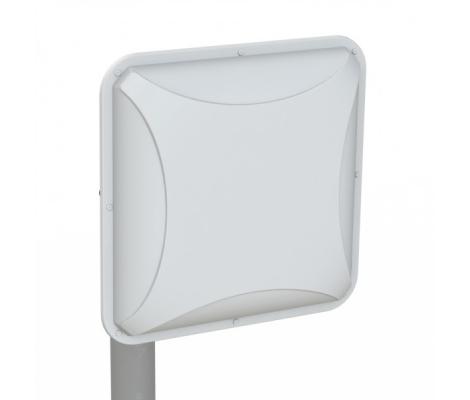

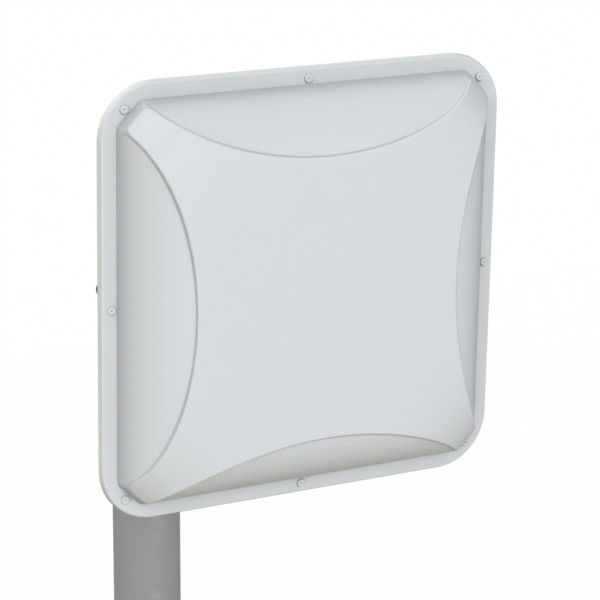

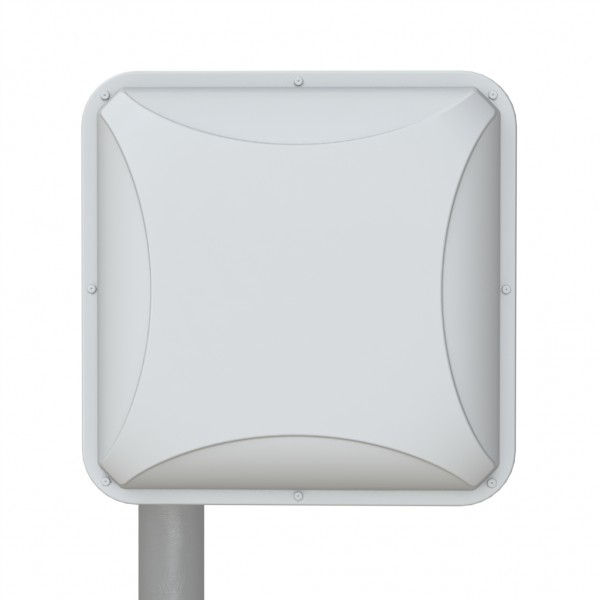

AX-2014P MIMO 2x2 антенна 4G (14 dBi) ( LTE1800, LTE2100, GSM1800, UMTS2100)

Универсальная выносная панельная антенна для 4G(LTE1800 и LTE2100), 3G (DC HSPA), GPRS, EDGE, GSM1800. КУ=14dBi. F=1700-2180МГц. Тип разъемов - N-female.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Универсальная выносная антенна AX-2014P MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

2G(EDGE, GPRS на частотах GSM1800)
3G (UMTS 2100)
4G (LTE1800, LTE2100)

Достоинства антенны AX-2014P MIMO 2x2:

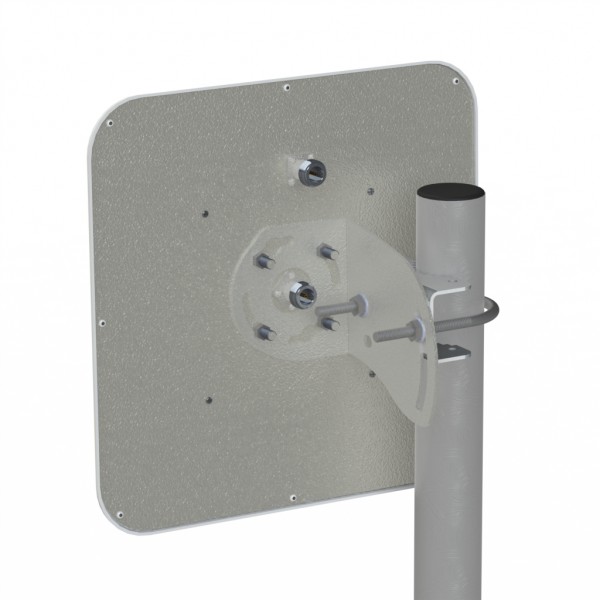

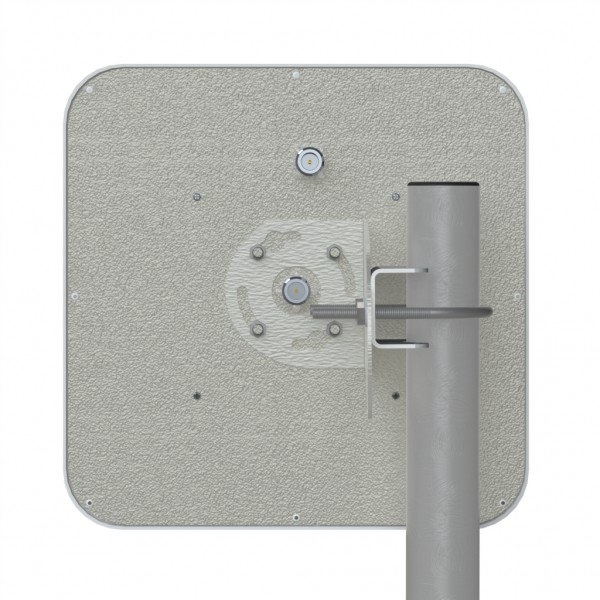

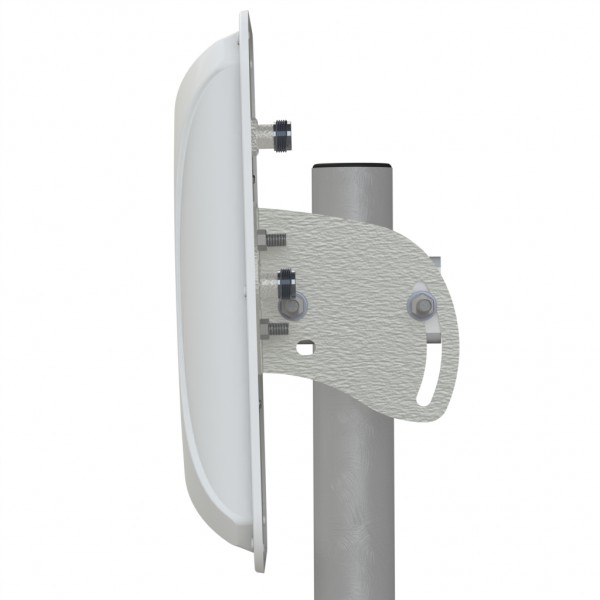

Крепление антенны позволяет изменять угол места, наклон поляризации и тем самым добиться высокого уровня сигнала и оптимального соотношения сигнал/шум.
Антенна имеет два входа, что позволяет сопрягать ее с современными двухвходовыми модемами и роутерами.
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
Антенна компактна, надежна и главное универсальна, так как будет работать с любым оператором "большой тройки" в 3G а также с 4G стандартами региональных операторов.

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2180
Усиление, dBi	13-15
Ширина ДН в Н-плоскости, град	30-45
Ширина ДН в Е-плоскости, град	30-45
Уровень боковых лепестков, дБ не более	-12
Развязка между каналами, дБ не менее	28
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	50
Поляризация	вертикальная+горизонтальная или наклонная +/-45 градусов
Механические характеристики
Масса с креплением, г	1080
Габаритные размеры без крепления, м	0,24х0,24х0,05
Разъем	2 х N-female
Материал излучателя	оцинкованная сталь
Материал защитной коробки	Поликарбонат+ABS
Диапазон рабочих температур	от -60°C до +80°C

Диаграммы направленности антенны

Вход	Частота
Вход	1710МГц	1920МГц	2170МГц
Вход №1. Плоскость Н -красным цветом, плоскость Е - синим цветом
Вход №2. Плоскость Е -красным цветом, плоскость Н - синим цветом

Зависимость КСВ от частоты на входе 1

Зависимость КСВ от частоты на входе 2

Зависимость модуля коэффициента передачи от частоты между входами 1 и 2

Антенна AX-2014P MIMO 2x2
Мачтовый крепеж
Инструкция по настройке/установке
Упаковка из микрогофрокартона и полиэтилена

Инструкция (pdf, 316 KB)
