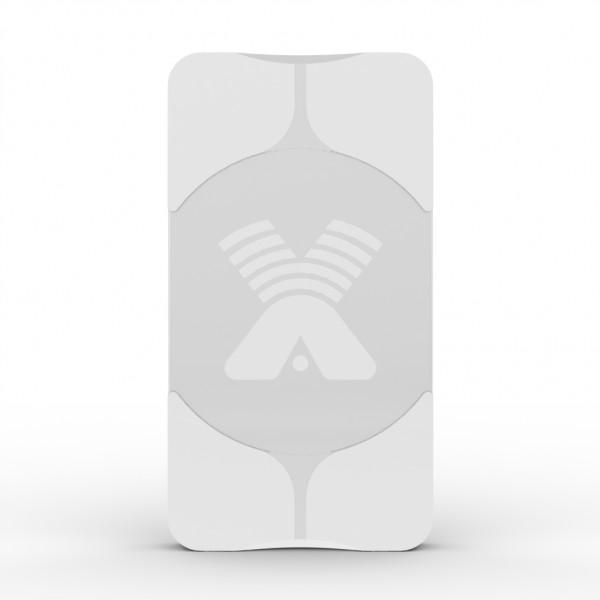

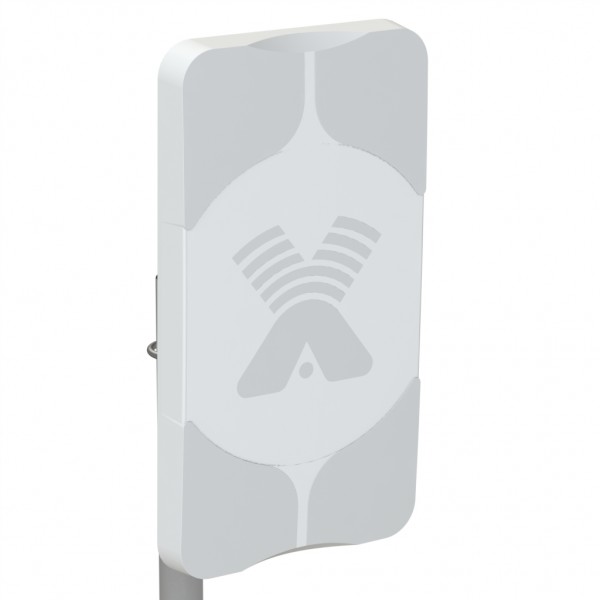

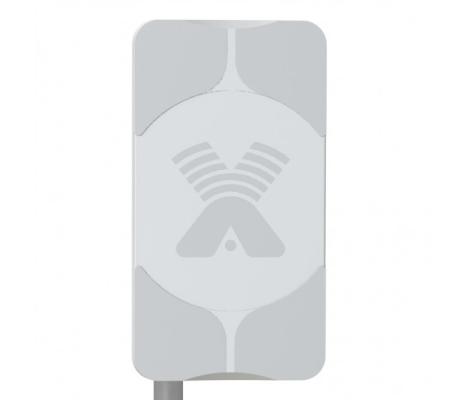

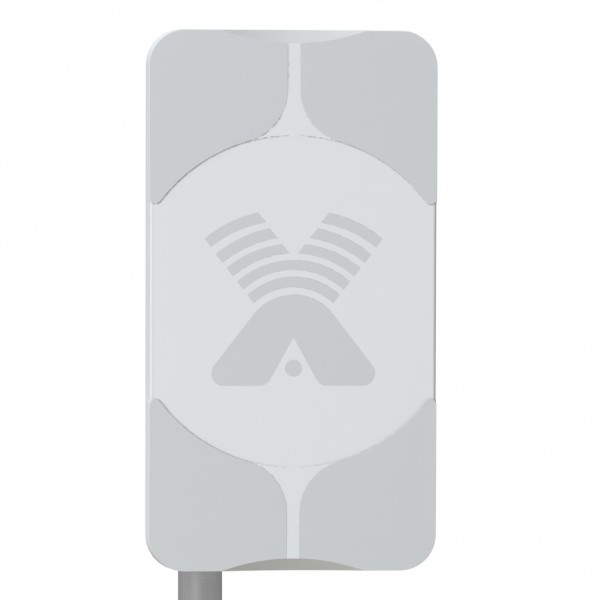

AGATA F (75 Ом) - широкополосная панельная антенна 2G/3G/4G/WIFI (14-17dBi)

Мощная широкополосная антенна 2G/3G/4G/WIFI. Усиление 14-17,5 dBi. Рекомендуется для любых устройств диапазона 1700-2700МГц.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна AGATA F предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

2G(EDGE, GPRS на частотах GSM1800)
3G (UMTS 2100)
4G (WIMAX,LTE1800, LTE2600)
WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц. AGATA F является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка".

AGATA F это версия популярной антенны AGATA для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов. Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.

Достоинства антенны AGATA F:

Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
Сравнительно небольшие размеры в горизонтальной плоскости, антенна удобна при установке на фасадах зданий.

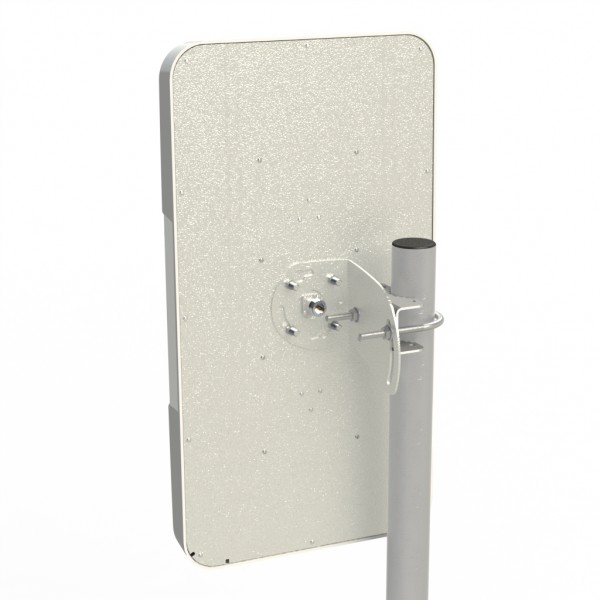

Антенна снабжена креплением позволяющим менять угол наклона антенны, азимут и угол наклона поляризации.

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Усиление в диапазоне GSM1800, dBi	14-15
Коэффициент усиления в диапазоне 3G (1,9-2,2ГГц), dBi	15-16
Коэффициент усиления в диапазоне WIFI (2.4ГГц), dBi	17
Коэффициент усиления в диапазоне 4G (LTE), dBi	17-17.5
Ширина ДН в Н-плоскости, град	30-48
Ширина ДН в Е-плоскости, град	15-26
Уровень боковых лепестков, не более	-12dB
Уровень кроссполяризации, не более	-25dB
Входное сопротивление, Ом	75
КСВ в диапазоне GSM1800, не более	1.6
КСВ в диапазоне 3G/4G/WIFI, не более	1.4
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса с креплением, г	1600
Крепление	мачта диаметром 20-52мм
Габаритные размеры без крепления, м	0,24х0,41х0,06
Допустимая скорость ветра, м/сек	25
Разъем	F-female
Материал защитной коробки	Поликарбонат+ABS
Материал антенны	оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Зависимость коэффициента направленного действия от угла поворота антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1700МГц	1850МГц	1950МГц	2150МГц	2300МГц	2450МГц	2550МГц	2650МГц
Горизонтальная плоскость, вертикальная поляризация (основная)
Вертикальная плоскость, вертикальная поляризация (основная)

Зависимость КСВ на входе антенны от частоты

Антенна AGATA F
Узел крепления на мачту
Инструкция по установке
Упаковка (картон)

Инструкция (pdf, 532 KB)
