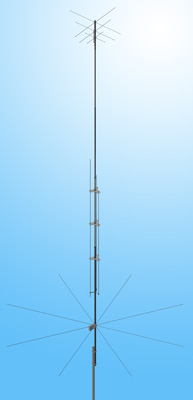

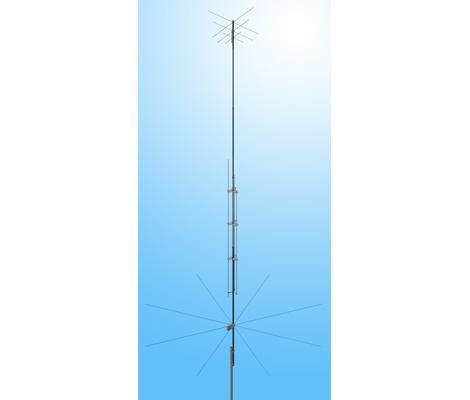

Антенна вертикальная RH-4010 40 / 30 / 20 / 17 / 15 / 12 / 10 м
Работа этой многодиапазонной антенны основана на использовании принципа параллельного сложения нескольких резонансных излучателей. То есть, когда передатчик излучает сигнал одной частоты, то на него откликается и излучает в эфир только один из 7-ми резонаторов.
Электрическая длина самих резонаторов чуть меньше 1/2 волны и они расположены над емкостной юбкой из противовесов. Надо сказать, что это не привычные 1/4 волновые резонансные противовесы, а более короткие проводники. Они необходимы лишь для создания некого экрана, образа "земли".
Для высокоомных излучателей таких размеров вполне достаточно. Излучатель такого типа имеет достаточно широкополосную характеристику импеданса при Z=500-800 Ом и некоторой реактивности.
Электрические характеристики
| Модель | RH-4010 |
| Рабочий диапазон частот, МГц | 7/10/14/18/21/24/28 МГц |
| КСВ, не хуже | 2 |
| Усиление, dBi | 3 |
| Поляризация | Вертикальная |
| Максимальная мощность*, кВт | 1 |
| * Допустимая мощность антенны определяется временем работы на передачу, видом излучения, частотой излучения, КСВ и окружающей температурой. | |
Механические характеристики
| Модель | RH-4010 |
| Высота в сборе макс., мм | 8930 |
| Диаметр мачты, мм | 35-70 |
| Масса, кг | 9,5 |
| Материал антенны | АД 31 |
| Разъем | SO-239 |
| Габариты упаковки, мм | 2010х250х100 |

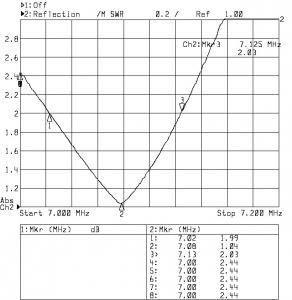

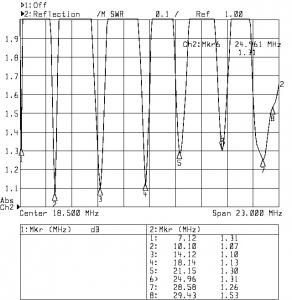

| 7 МГц | 7-28 Мгц |
 |
 |

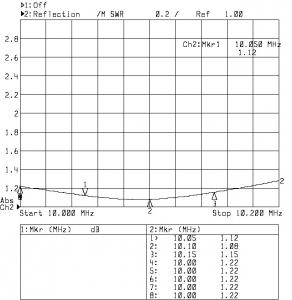

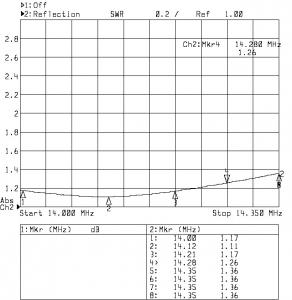

| 10 МГц | 14 МГц |
 |
 |

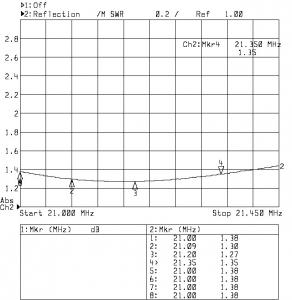

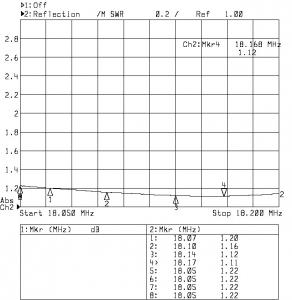

| 18 МГц | 21 МГц |
 |
 |

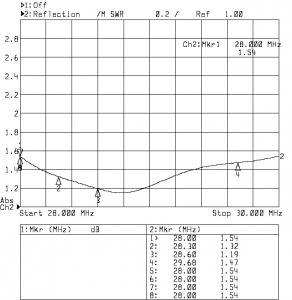

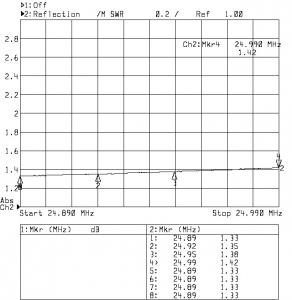

| 24 МГц | 28 МГц |
 |
 |
