Главная / Каталог / Радиостанции / Базовые антенны / Радиал / Вертикальные антенны / Антенна вертикальная F1 ALT 300-346 МГц

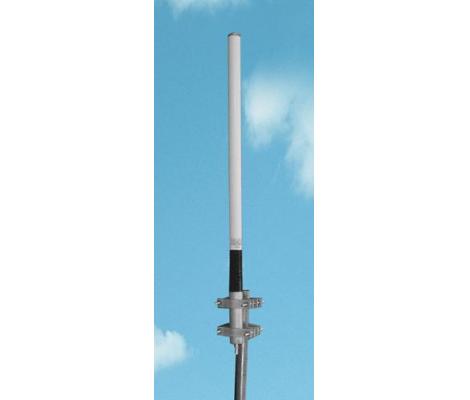

Антенна вертикальная F1 ALT 300-346 МГц.jpg

Антенна вертикальная F1 ALT 300-346 МГц

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Описание

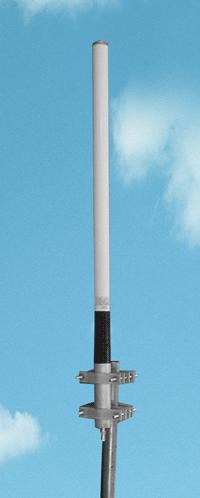

Антенна вертикальная F1 ALT 300-346 МГц

Широкое развитие диапазона 300 МГц потребовало разработки антенны для полнодуплексной работы. Антенна F1 ALT представляет собой коллинеарную конструкцию с одним широкополосным излучателем и отсекающими стаканами, расположенными коаксиально, что позволяет создавать идеально круговую диаграмму направленности при относительно высоком усилении и широкой полосе рабочих частот. Антенна имеет жесткий стекловолоконный погодозащитный радиопрозрачный чехол, и комплектуется надежными стальными хомутами СР-110. F1 ALT может использоваться в самых тяжелых погодных условиях. Данная антенна востребована в системах связи нефтегазодобывающего комплекса, системах телеметрии и речном флоте.

Электрические характеристики

Модель F1 ALT
Рабочий диапазон частот, МГц 300-346
КСВ, не хуже 1,5
Усиление на центральной частоте,  dBi 2.15
Сектор излучения в вертикаль-ой плоскости по уровню -3dB 70°
Входное сопротивление, Ом 50
Допустимая мощность, Вт 200
Грозозащита есть
Настройка не требуется

Механические характеристики

Модель F1 ALT
Масса, кг не более 2
Высота в сборе, мм 1200
Диаметр мачты, мм 50-110
Корпус стеклопластиковый чехол
Допустимая скорость ветра, м/с 40
Площадь ветрового сопротивления, м2 0,084
Нагрузка при боковом ветре 40 м/с, Н 100
Диапазон рабочих температур, °С от -50 до +50
Разъем N-мама

Диаграмма антенны F1 ALT в Е-плоскости

График КСВ антенны F1 ALT
