Главная / Каталог / Радиостанции / Базовые антенны / Радиал / Вертикальные антенны / Антенна вертикальная A5 UHF 403-470 МГц

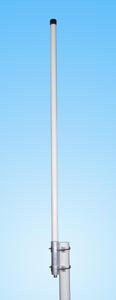

Антенна вертикальная A5 UHF 403-470 МГц.jpg

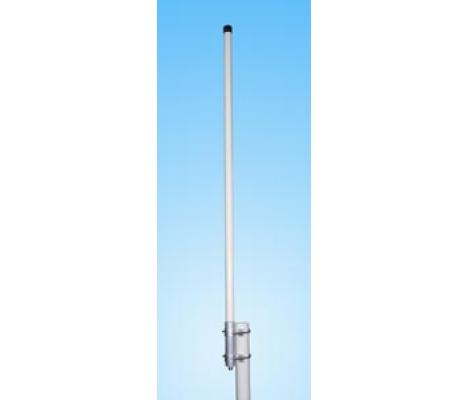

Антенна вертикальная A5 UHF 403-470 МГц

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Описание



Антенна вертикальная A5 UHF 403-470 МГц

Антенна предназначена для работы в составе дуплексных ретрансляторов или абонентских радиостанций.
Антенну характеризует широкая полоса частот по усилению ввиду слабого сканирования ДН. Применение отсекающего стакана внутри чехла антенны позволило отказаться от противовесов.
Более широкие излучатели обеспечивают повышенную широкополосность, что не требует настройки пользователем. Изящный стеклопластиковый чехол придает антенне высокую механическую прочность и погодозащищенность.

Электрические характеристики

Модель A5 UHF
Рабочий диапазон частот для всей линейкимоделей, МГц 402-470
Рабочая полоса для каждой модели по КСВ 1,5, МГц 15
КСВ не хуже 1.5
Усиление, dBi 5.5
Импеданс, Ом 50
Сектор в Е-плоскости по -3dB 290
Подводимая мощность, Вт 100
Грозозащита есть
Настройка не требуется
Поляризация Вертикальная

Механические характеристики

Модель A5 UHF
Масса антенны, кг 0,85
Длина антенны, м 1,95 (1,8 A5 UHF(H)-6)
Диаметр мачты, мм 35-70 (CPK-70)
Материал излучателя медь
Материал РПУ Белый стеклопластик
Допустимая скорость ветра, м/с 40
Диапазон рабочих температур от -50 до +50
Разъем N-мама

 Линейка моделей антенн

A5-UHF(L)-1 402-408 МГц
A5-UHF(L)-2 408-418 МГц
A5-UHF(L)-3 412-422 МГц
A5-UHF(L)-4 417-427 МГц
A5-UHF(M)-5 430-446 МГц
A5-UHF(H)-6 450-470 МГц

Усиление антенны A5 UHF

 График КСВ A5 UHF

 Измеренная диаграмма направленности a5-uhf-h-6
