Антенны дипольные D1 ALT, D2 ALT, D4 ALT, D8 ALT 300-360 МГц

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Антенны дипольные D1 ALT, D2 ALT, D4 ALT, D8 ALT 300-360 МГц

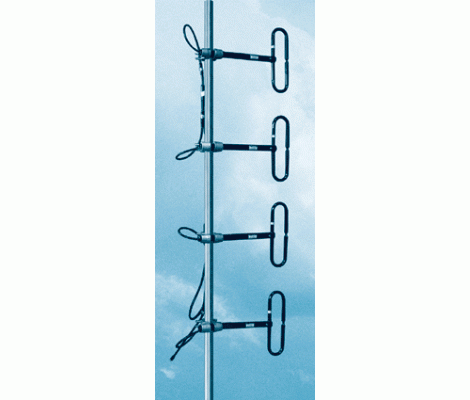

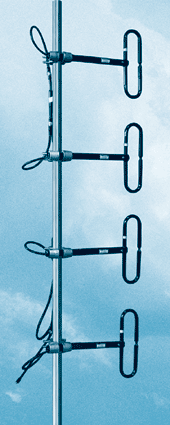

Антенна D1 ALT представляет собой петлевой вибратор Пистолькорса. Может использоваться в системах Алтай и Волемот, радиосвязи речфлота и в телеметрии. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны. Изменяя расстояние от диполя до мачты можно корректировать его диаграмму направленности. Цельносварная конструкция диполя исключает возникновение интермодуляции. Антенна имеет надёжное полимерное покрытие, защищающее от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Антенны D2 ALT, D4 ALT и D8 ALT построены по принципу параллельного сложения мощностей коллинеарно расположенных 2-х, 4-х и 8-ми активных петлевых вибраторов.

Электрические характеристики

Модель	D1 ALT	D2 ALT	D4 ALT	D8 ALT
Рабочий диапазон частот, МГц	300-360
КСВ, не хуже	1,5
Усиление OMNI, dBi	2.15	5.15	8.15	11.15
OFFSET, dBi	5.15	8.15	11.15	14.15
Сектор излучения в вертикальной плоскости по уровню -3dB	70°	37°	18°	9°
Входное сопротивление, Ом	50
Допустимая мощность, Вт	400

Механические характеристики

Модель	D1 ALT	D2 ALT	D4 ALT	D8 ALT
Масса, кг	1,7	3,8	8	16,5
Высота в сборе, м	0,4	1	2,2	4,6
Материал антенны	АД-31
Диаметр мачты, мм	38-65
Допустимая скорость ветра, м/с	45
Площадь ветрового сопротивления, м²	0,032	0,065	0,13	0,26
Нагрузка при боковом ветре 45 м/с, Н	37	75	150	300
Допустимая скорость ветра при обледенении (слой льда 12 мм), м/с	28
Диапазон рабочих температур, °С	от -50 до +50
Разъем	N-мама

Диаграмма антенны D1 ALT в H-плоскости, OMNI (λ/2)	Диаграмма антенны D1 ALT в H-плоскости, OFFSET(λ/4)
Диаграмма антенны D1 ALT в H-плоскости, OFFSET(λ/8)	График КСВ антенны D1 ALT
График КСВ антенны D2 ALT	График КСВ антенны D4 ALT
График КСВ антенны D8 ALT	Измеренная диаграмма направленности d1-alt-e Измеренная диаграмма направленности d1-alt-h
