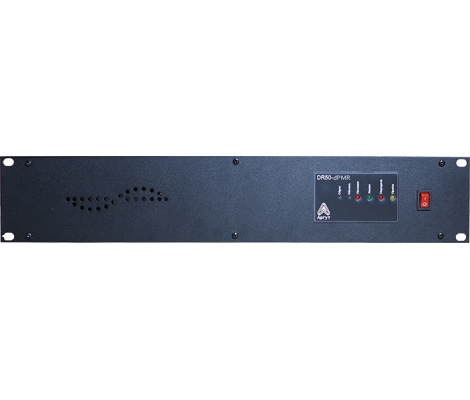

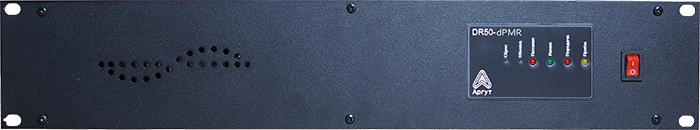

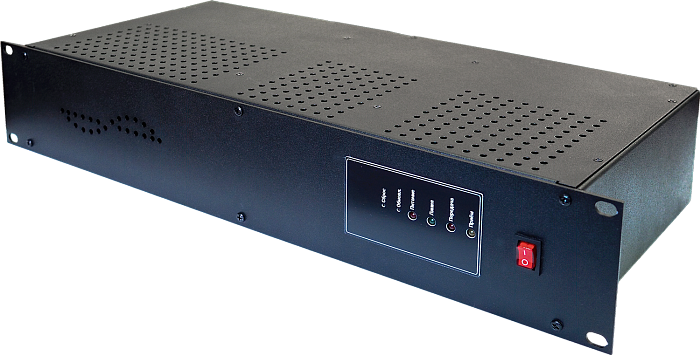

Аргут DR50-dPMR VHF

Описание Характеристики Комплектация Документация Фотографии Функции

Радиоретранслятор цифрового стандарта dPMR для однонаправленной ретрансляции цифровых и аналоговых радиосигналов. Выпускается в исполнении  VHF частотного диапазона. Конфигурируется локально с помощью ноутбука или удалённо по IP-сети.

Объединяя радиоретрансляторы DR50-dPMR по IP-сети можно развернуть радиосеть с площадью покрытия в 100 000 км2 и более.

Работает как в одиночном варианте, так и в составе Системы радиосвязи Аргут. Возможно совместное использование с радиоретрансляторами DR50-DMR для создания мультистандартной зоны радиосвязи.

Расчётная дальность радиосвязи

Диапазон VHF 30,5 км в городе 45,9 км в пригороде 136,0 км на открытой местности Радиосвязь "радиоретранслятор – автомобиль", высота подвеса антенны 20 м, антенна штыревая (Ку = 3 дБи), схема АФУ с дуплексером. Расчёт выполнен по модели Окамура-Хата для типичных условий. Реальная дальность радиосвязи будет зависеть от рельефа местности, окружающей застройки, погодных условий, препятствий на трассе распространения радиосигнала, наличия помехи в радиоканале.

Рабочий диапазон частот, МГц	135-175
Частотный диапазон	VHF
Максимальная выходная мощность передатчика, Вт	55
Тип радиоинтерфейса	Цифровой
Цифровой стандарт связи	dPMR
Спецификация радиоинтерфейса	ETSI TS 102 658
Речевые кодеки	g.711 uLaw GSM 6.10 FR Speex
Сетевые протоколы	ARP IP ICMP UDP TCP HTTP
Количество каналов	8
Шаг сетки частот, кГц	12,5 (цифровой режим) 12,5 и 25,0 (аналоговый режим)
Волновое сопротивление тракта АФУ, Ом	50
Тип ВЧ-соединителя	N (f)
Габаритные размеры (ШхВхГ), мм	484x90x230
Масса, кг	5
Номинальное напряжение питания, В	13,6
Максимальный потребляемый ток, А	15
Диапазон рабочих температур при эксплуатации, ˚С	от -30 до +60
Приёмник
Тип	Супергетеродин
Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с	0,35 мкВ или -116 дБм (шаг сетки частот 12,5 кГц) 0,30 мкВ или -117 дБм (шаг сетки частот 25,0 кГц)
Чувствительность в цифровом режиме (BER="5%), 1/2 э.д.с	0,40 мкВ или -115 дБм
Избирательность по соседнему каналу, дБ	70 (шаг сетки частот 12,5 кГц) 75 (шаг сетки частот 25,0 кГц) 70 (цифровой режим)
Интермодуляционная избирательность, дБ	70
Коэффициент нелинейных искажений, %	5
Передатчик
Отклонение частоты от номинального значения в миллионных долях (N·10-6)	6,0 (шаг сетки частот 12,5 кГц) 7,0 (шаг сетки частот 25,0 кГц) 1,5 (цифровой режим)
Мощность несущей, Вт	8-15 (пониженная) 22-36 (номинальная) 36-55 (повышенная)
Максимальная девиация частоты в аналоговом режиме, кГц	2,5 (шаг сетки частот 12,5 кГц) 5,0 (шаг сетки частот 25,0 кГц)
Относительный уровень побочных излучений, дБ	-70
Коэффициент нелинейных искажений, %	5
Среднеквадратичная ошибка модуляции RMS Deviation Error, %	5
Отклонение символьной девиации от номинального значения (1944 Гц), %	7
Тип сетевого интерфейса	10/100BASE-T Ethernet

Комплект	Радиоретранслятор DR50-dPMR
	Кабель питания
	Руководство пользователя
	Упаковка индивидуальная
	По желанию заказчика радиоретранслятор может быть дополнительно укомплектован блоком питания 220 В, 50 Гц/13,8 В, 20 А, радиочастотным кабелем, дуплексером и стационарной антенной. Цена и спецификация дополненного комплекта предоставляется по запросу.
Упаковка	Картонная коробка с ложементом из гофрированного картона
	Габаритные размеры упаковки (ШхВхГ) 515х103х288 мм
	Масса брутто 5,5 кг

Инструкция (pdf, 1 MB)

Мощность передатчика, Вт	55
Радиус действия, км	136,0 (VHF)
VHF	да
Диапазон частот, мин., МГц	135
Диапазон частот, макс., МГц	175
Переключение мощности передатчика	да
Вид модуляции	FM
Чувствительность, мкВ	0,4
Количество каналов	8
Количество кодов CTCSS	52
Количество кодов CC	65
Программирование с компьютера	да
Корпус	металлический
Потребляемый ток, А	15
Ширина, мм	484
Высота, мм	90
Толщина, мм	230
Вес, г	5000
Мин. рабочая температура, ˚С	-30
Макс. рабочая температура, ˚С	+60
