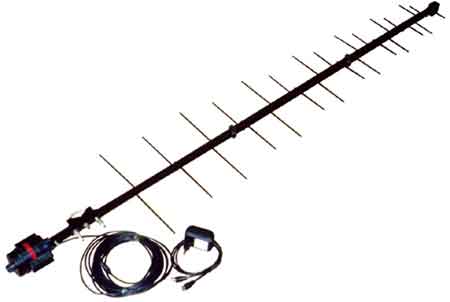

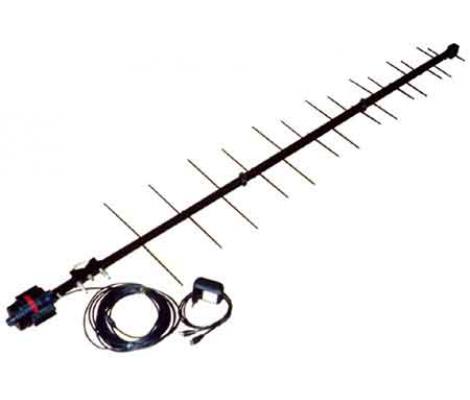

Дельта Н141А

 Основные технические характеристики:

- принимаемы каналы: 21-60;
- усиление: 30 дБ;
- коэффициент защитного действия > 10 дБ;
- ширина диаграммы направленности: Н0=+-25, V0=+-35

Общие характеристики:
- электрические части и крепежные элементы изготовлены из стали. Защитно-декоративное покрытие толщиной 70-100 мкм обеспечивается эпоксидно-полиэфирными порошковыми красками. Скобы и гайки крепления к мачте, шпилька и гайка заземления имеют цинковое покрытие;
- антенны ДМВ диапазона не требуют дополнительной сборки. В качестве мачты рекомендуется использовать металлическую трубу диаметром 40-50 мм;
- кабель снижения с волновым сопротивлением 75 Ом прокладывается внутри одной из труб от основания к вершине антенны и подключается подпайкой к контактным пластинам, расположенным на вершине антенны под защитным пластмассовым колпачком;
- поставляется с кабелем снижения или без него;
- усиление приводится по отношению к изотропному излучателю;
- логопериодическая конструкция обеспечивает равномерность усиления антенны во всем диапазоне ДМВ. При этом, как правило с увеличением числа вибраторов растет усиление ("Дельта Н141"), увеличивается рабочий диапазон частот ("Дельта Н421"), соответственно, увеличиваются габариты антенны;

Дальность и качество приема зависят от коэффициента усиления антенны, места ее установки, высоты ее подвеса над землей, мощности телевизионных передатчиков, высоты подве6са над землей передающих антенн телецентра, рельева местности, времени года, уровня помех и ряда других факторов.

Для применения в районах, где телевизионные сигналы дециметрового диапазона принимаются с малыми уровнями, а также для исключения влияния на качество приема затухания сигнала в кабеле снижения, антенны поставляются со встроенными усилителями. Обозначение таких антенн отличается наличием буквы "А": "Дельта Н11А; Н141А; Н421А; Н115А". Конструкция антенн дополнена пластмассовой коробкой для размещения усилителя.
