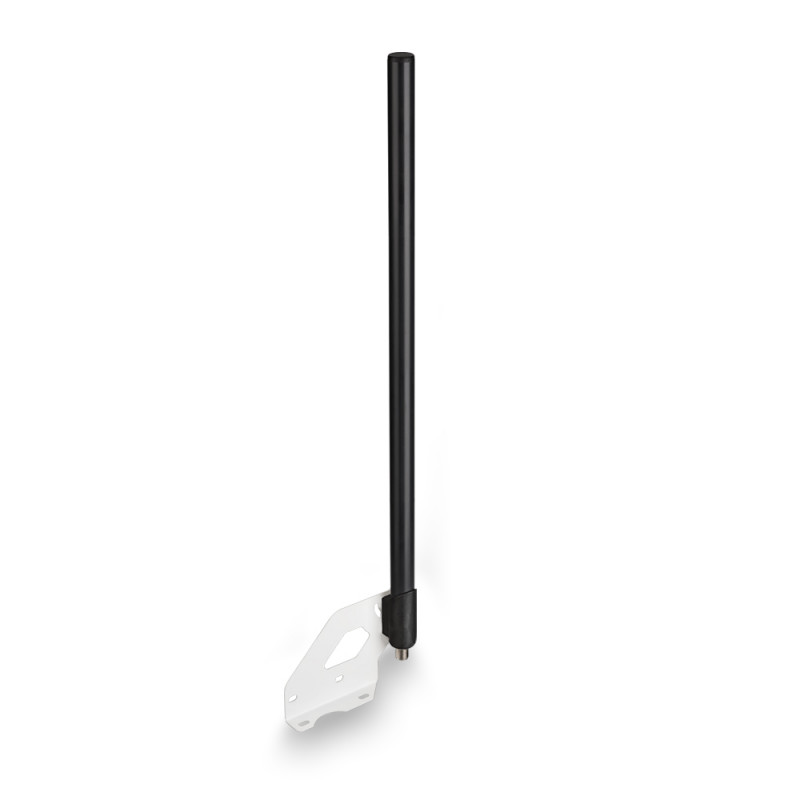

Всенаправленная (круговая) 9 дБ GSM1800/3G антенна KC9-2050

Всенаправленная антенна не требует наведения на базовую станцию. Угол раскрыва диаграммы направленности в горизонтальной плоскости 360°, в вертикальной - 8°.

Корпус антенны выполнен из прочного и легкого пластика, который не подвержен атмосферным воздействиям. Диаметр 25 мм. Длина антенны без кронштейна 750 мм.

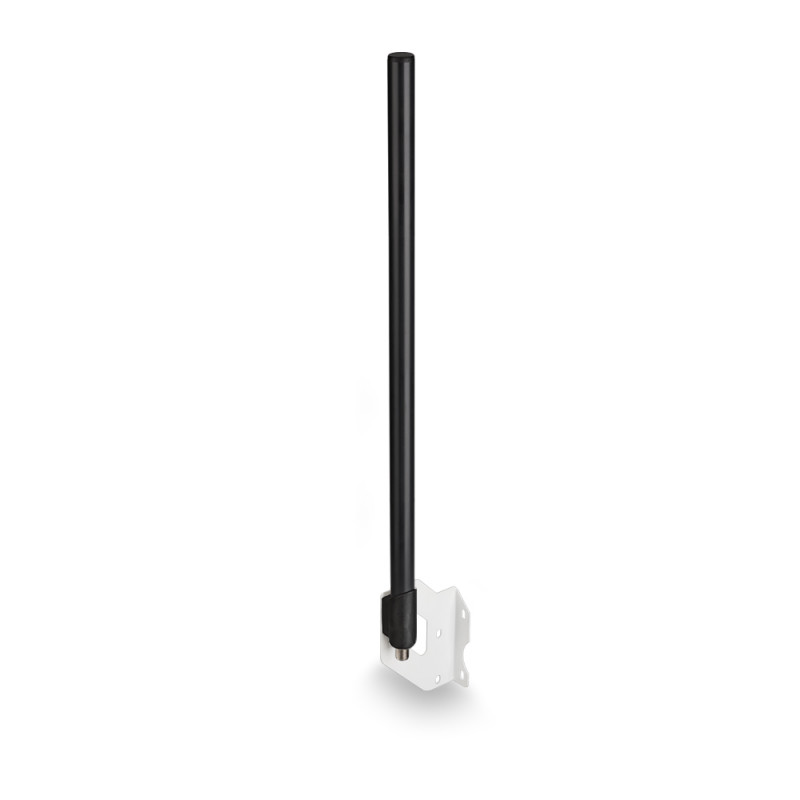

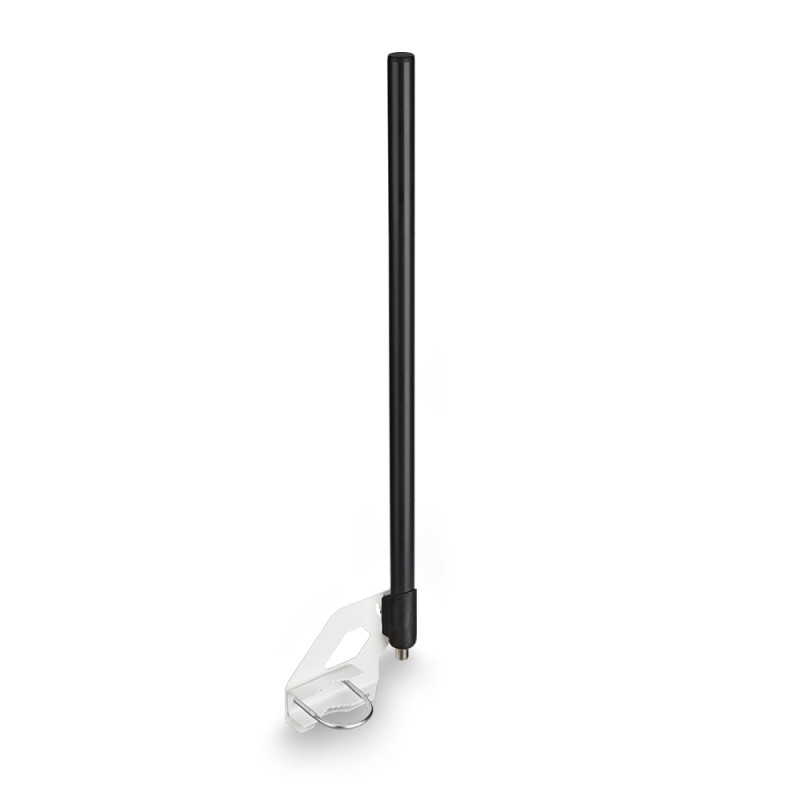

Антенна предназначена для монтажа снаружи и внутри помещений и комплектуется кронштейном для крепления на мачте или на стене.

Частотный диапазон антенны позволяет использовать её в стандарте 3G (UMTS 2100). Во всем частотном диапазоне антенна дает усиление 9 дБ.

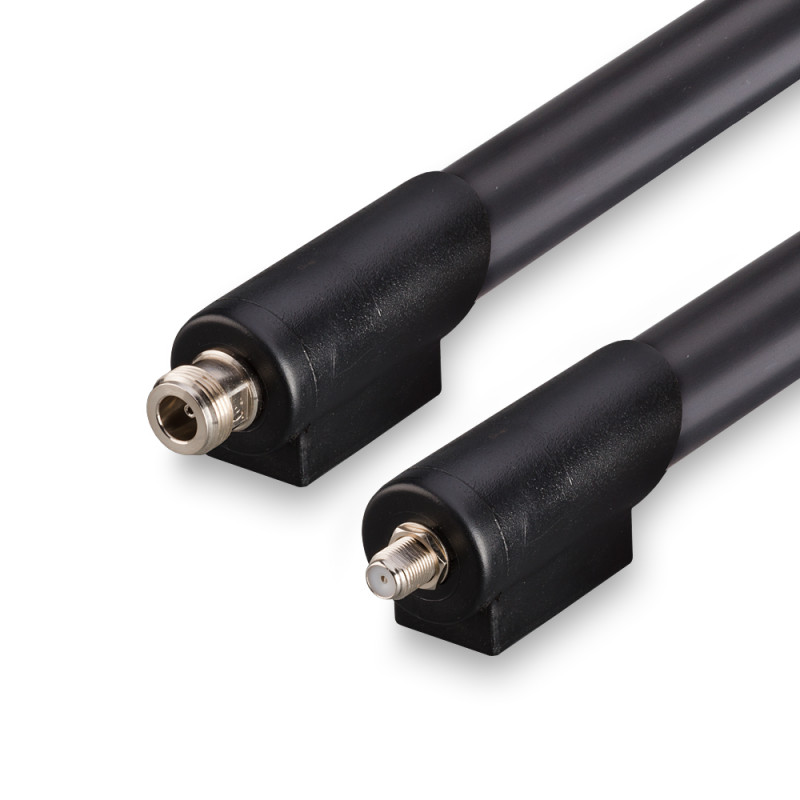

На антенну устанавливается два типа разъемов: F (female) и N (female).

Антенна может применяться как для стационарного размещения, так и в мобильном варианте для катеров, яхт, автомобилей.

Габариты (длина , ширина , высота ), мм
750 x 115 x 55

Габариты в упаковке (длина , ширина , высота ), мм
750 x 115 x 55
Масса в упаковке, грамм
700

Рабочий диапазон частот, МГц
1920-2170
Усиление антенны, дБ
9
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Вертикальная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Стандарт связи

• UMTS 2100

Тип монтажа
на трубу
на стену
Тип исполнения
Всенаправленная

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

КСВН:

• Антенна KROKS KC9-2050
• Кронштейн угловой
• Хомут с метизами для крепления на мачту
• Руководство по эксплуатации (паспорт)
• Упаковка
