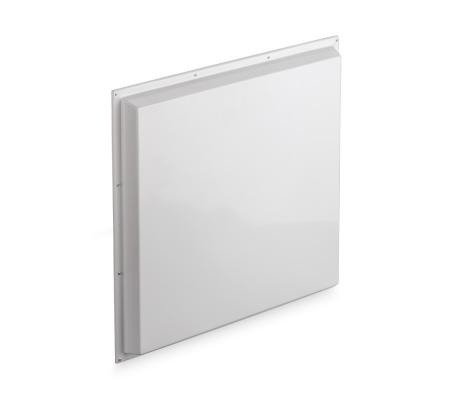

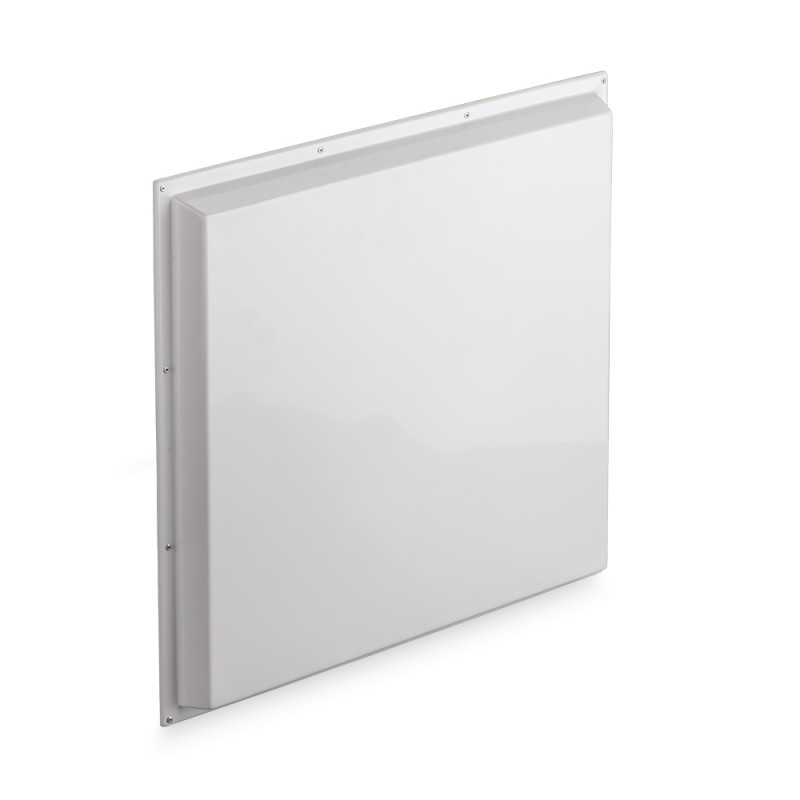

Широкополосная панельная антенна 4G/3G/2G KP20-1700/2700 (17-20 дБ)

Панельная антенна KP20-1700/2700 предназначена для использования совместно с 3G/4G/YOTA модемами, GSM/3G репитерами в диапазоне 1700-2700 МГц.

Антенна совместима с оборудованием для следующих стандартов:

• 2G (EDGE, GPRS на частотах GSM1800)
• 3G (UMTS 2100)
• 4G (LTE1800, LTE2600)
• Wi-Fi 2,4 ГГц (IEEE 802.11b, g, n)

Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на 3G стандарт, в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах.

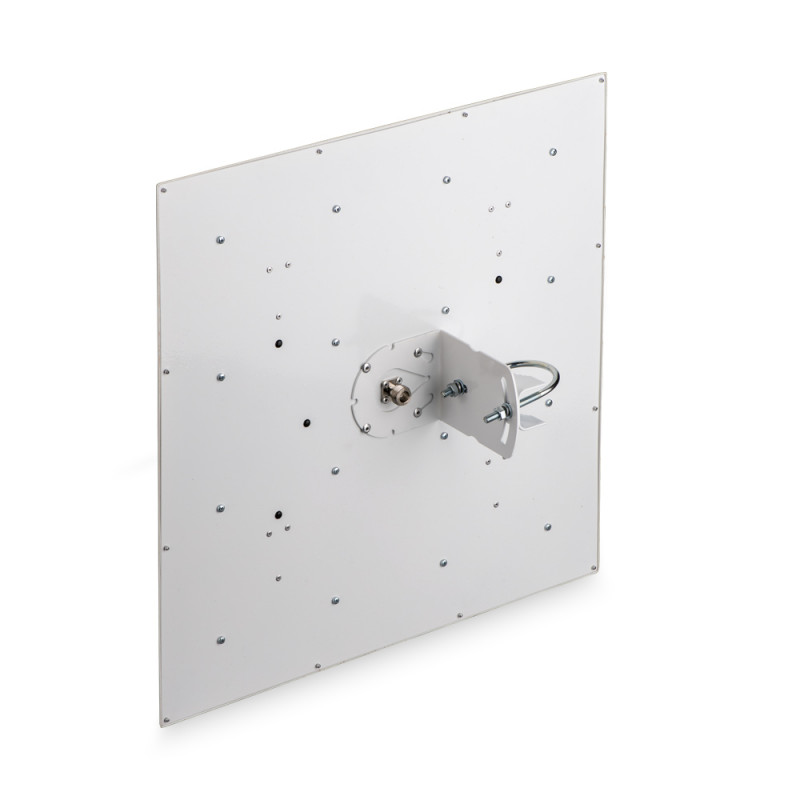

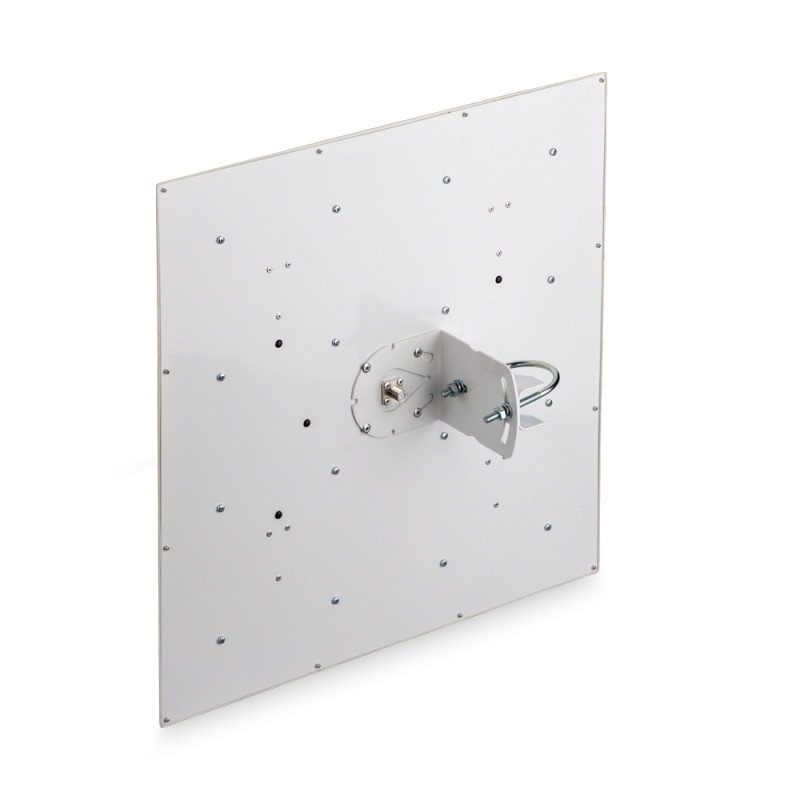

Корпус антенны выполнен из ABS пластика, устойчивый к УФ излучению и осадкам. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества, и делает необязательным применение грозоразрядника.  Крепление  антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона.

Габариты (длина , ширина , высота ), мм
445 x 445 x 80

Габариты в упаковке (длина , ширина , высота ), мм
450 x 450 x 85
Масса в упаковке, грамм
3100
Количество товара в упаковке, шт
4

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
20
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Вертикальная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Стандарт связи

• LTE 2600
• LTE 1800
• WiFi 2400
• GSM 1800
• UMTS 2100
• Многодиапазонная

Тип монтажа
на трубу
Тип исполнения
Панельная

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

КСВН:

• Антенна KROKS KP20-1700/2700
• Кронштейн угловой
• Хомут с метизами для крепления на мачту
• Руководство по эксплуатации (паспорт)
• Упаковка
