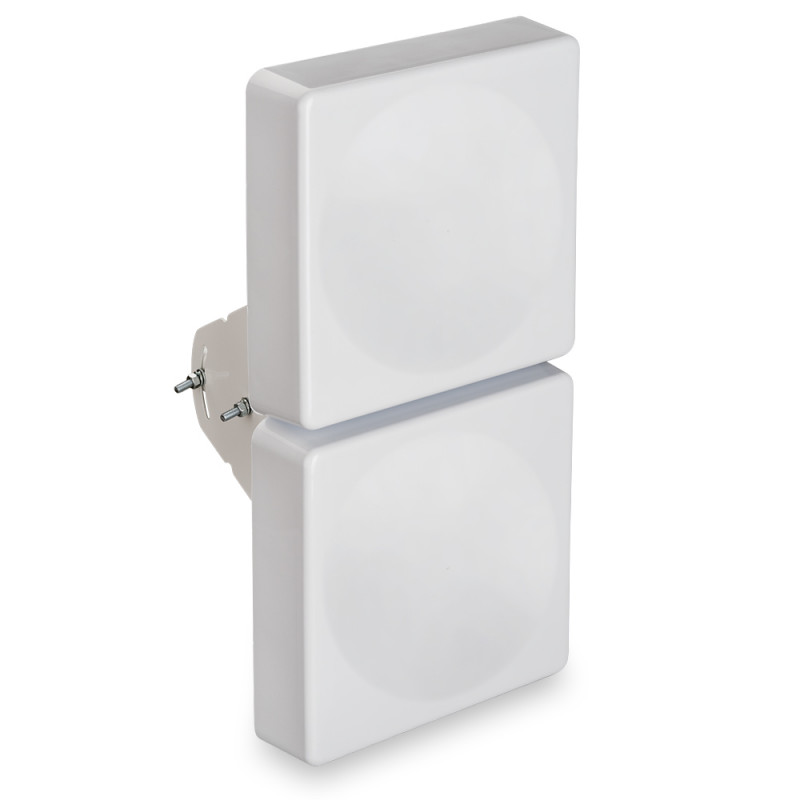

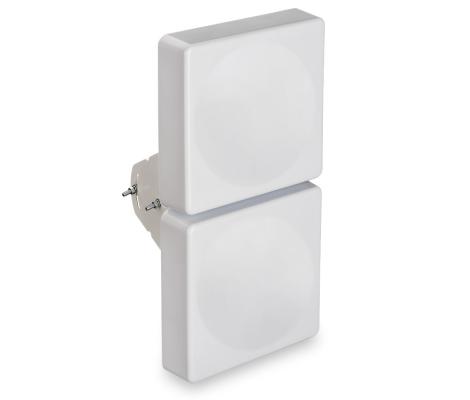

Широкополосная 2G/3G/WiFi/4G MIMO антенна 15 дБ KAA15-750/2900

Широкополосная (многодиапазонная) направленная панельная MIMO антенна КАА15-750/2900 с коэффициентом усиления 15 дБ рекомендуется для использования с 3G/4G/YOTA модемами, Wi-Fi роутерами и другим оборудованием работающем в частотном диапазоне 750-2900 МГц.  Антенна поддерживает технологию LTE Advanced (LTE-A),позволяющую значительно увеличить скорость передачи данных (до 300 Мбит/с) при использовании клиентского оборудования, поддерживающего данную технологию.

Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:

• 2G (EDGE, GPRS на частотах GSM900, GSM 1800);
• 3G (UMTS 900, UMTS 2100);
• 4G (LTE 800, LTE 1800, LTE 2600), YOTA;
• WI-FI 2400 (IEEE 802.11b, g, n).

Широкий диапазон рабочих частот антенны позволяет 3G/4G/YOTA модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на стандарт 3G, в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах. Высокий коэффициент усиления (15 дБ) позволяет уверенно работать на значительном удалении от базовой станции оператора сотовой связи.  Антенна работает как на прием, так и на передачу сигнала.

Использование технологии MIMO позволяет увеличить скорость передачи данных до 150 Мбит/с. MIMO (Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, при котором для передачи и приема данных используются системы из нескольких антенн. Технология MIMO используется в беспроводных системах связи (Wi-Fi, WiMAX, LTE) для увеличения  пропускной способности и более эффективного использования диапазона частот. Использование технологии MIMO позволяет в одном частотном диапазоне передавать больше данных, тем самым увеличивая скорость передачи.

В антенне размещены две  излучающие системы с ортогональной поляризацией, позволяющие работать в режиме MIMO 2х2.

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

Входы антенны замкнуты накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, роутера). Тем самым, снижается вероятность выхода из строя  подключенного оборудования (модем, роутер) от статического электричества и становится необязательным применение грозоразрядника.

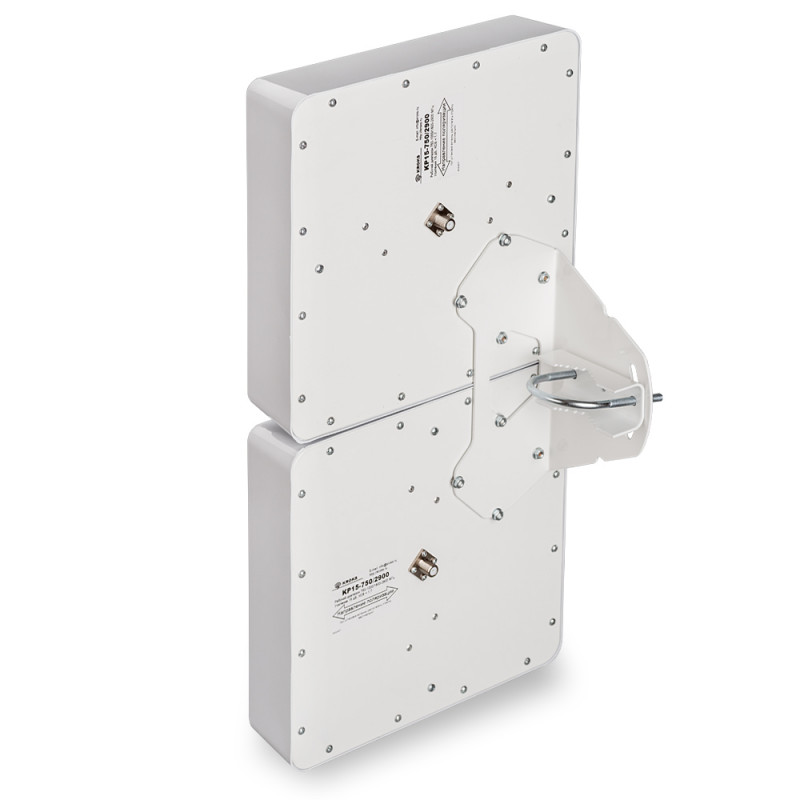

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или  на стену с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Габариты (длина , ширина , высота ), мм
500 x 250 x 100

Габариты в упаковке (длина , ширина , высота ), мм
255 x 255 x 170
Масса в упаковке, грамм
2500
Количество товара в упаковке, шт
3

Рабочий диапазон частот, МГц
790-960
1700-2700
Усиление антенны, дБ
8-15
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи

• Многодиапазонная
• UMTS 2100
• LTE 2600
• UMTS 900
• LTE 1800
• LTE 800
• WiFi 2400

Тип монтажа
на трубу
Тип исполнения
Панельная

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

КСВН:

Коэффициент усиления:

• Антенна KROKS KAA15-750/2900
• Хомут для крепления на мачту
• Руководство по эксплуатации (паспорт)
• Упаковка
