Широкополосная 2G/3G/4G MIMO антенна усилением 20 дБ KAA20-1700/2700 BOX

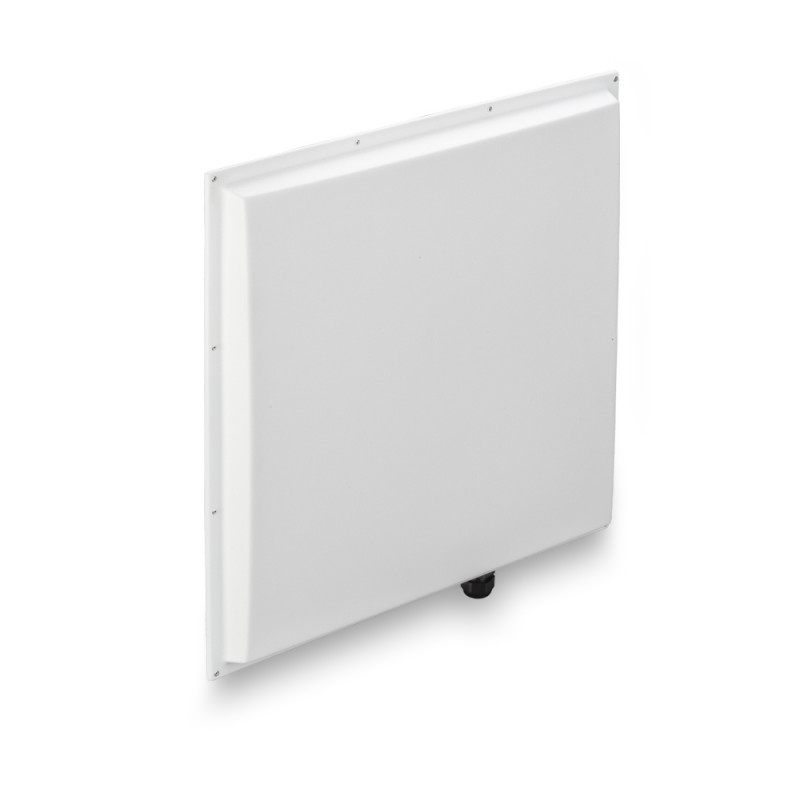

Панельная MIMO антенна KROKS KAA20-1700/2700 BOX предназначена для использования совместно с 3G/4G модемами, в диапазоне частот 1700-2700 МГц.

Антенна совместима с оборудованием для следующих стандартов:

• 2G (EDGE, GPRS на частотах GSM1800)
• 3G (UMTS 2100)
• 4G (LTE1800, LTE2600)
• WI-FI 2,4 ГГц (IEEE 802.11b, g, n)

Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G, а высокий коэффициент усиления 20 дБ позволяет принимать данные на расстоянии до 15км. Модем будет автоматически переключаться на 3G стандарт, в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах.

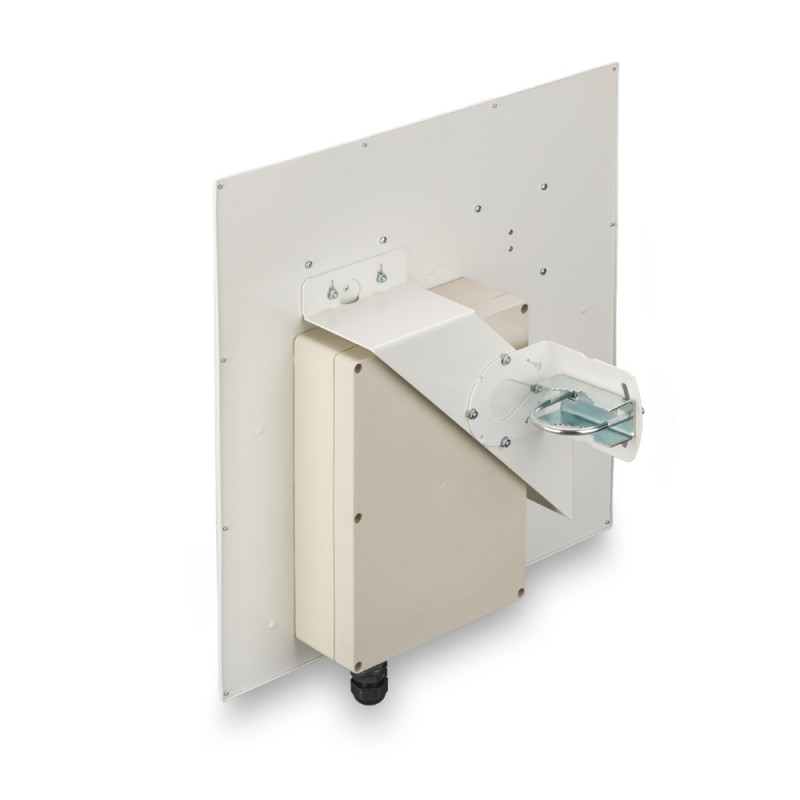

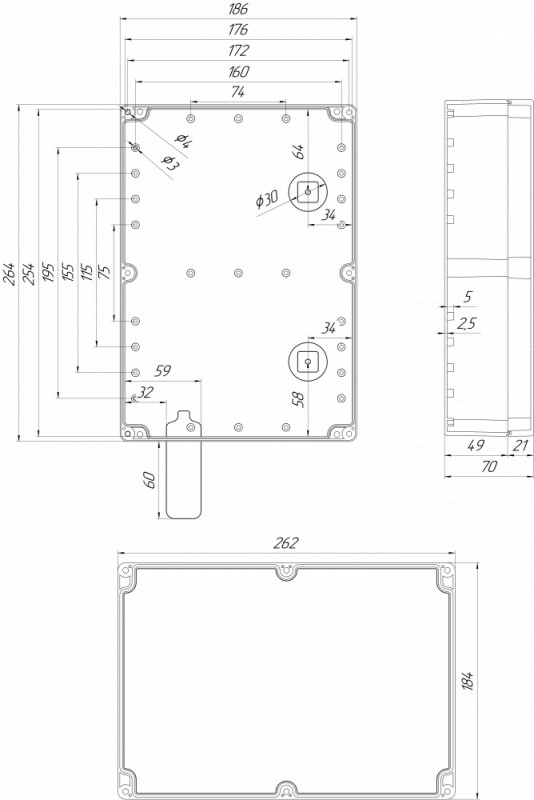

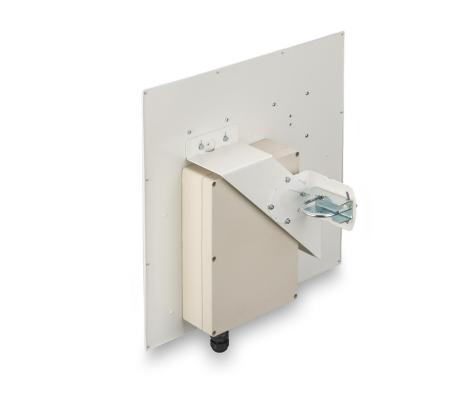

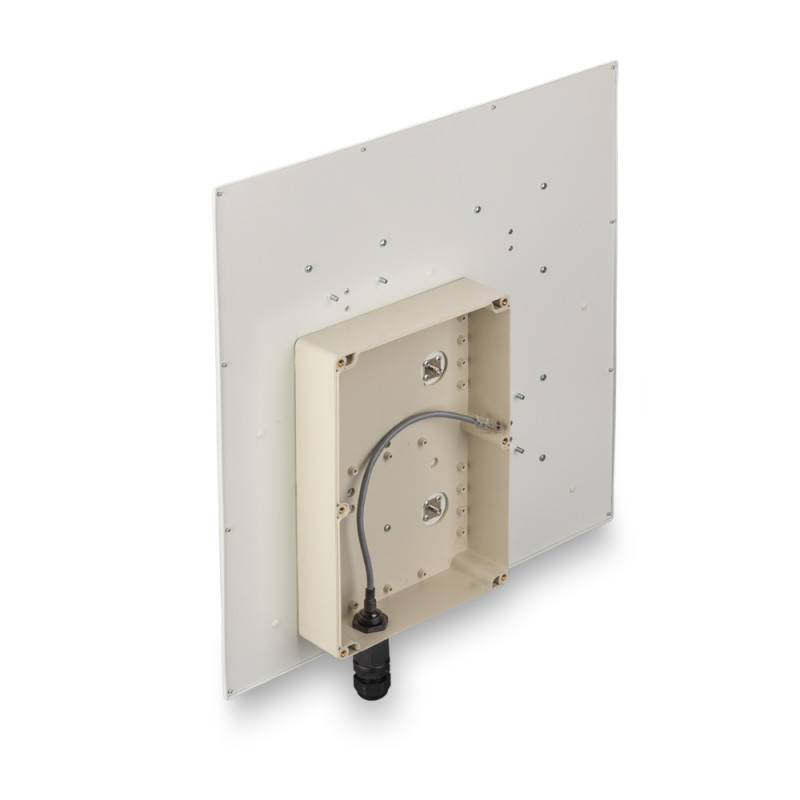

Антенна совмещена с герметичным боксом, в котором размещают роутер и 3G/4G модем.

На задней стенке антенны размещены два высокочастотных разъёма SMA (female). В комплект поставки входят два пигтейла SMA-male (угловой) с разъемами SMA(male), U.fl, CRC9, MHF4 на выбор покупателя. Тип разъема пигтейла выбирается над ценой.

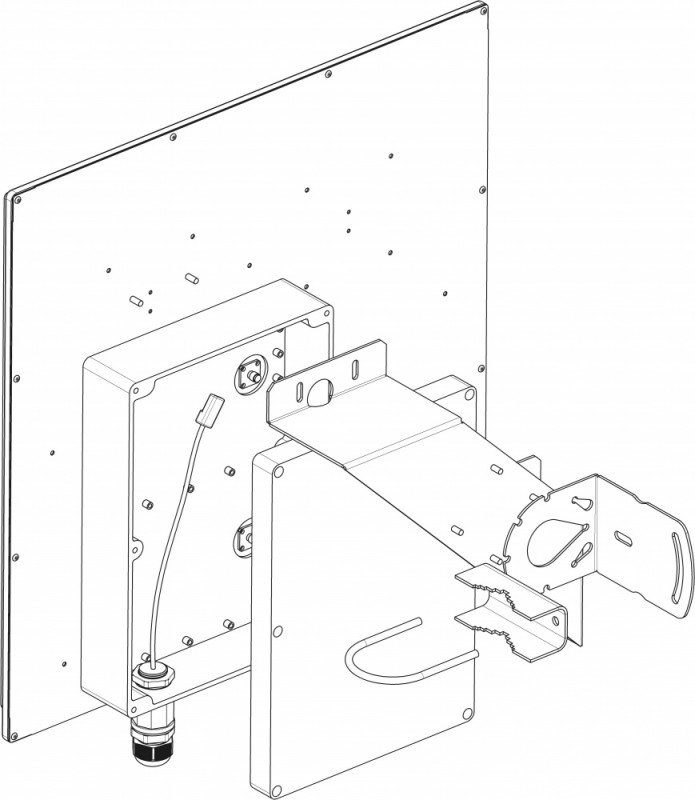

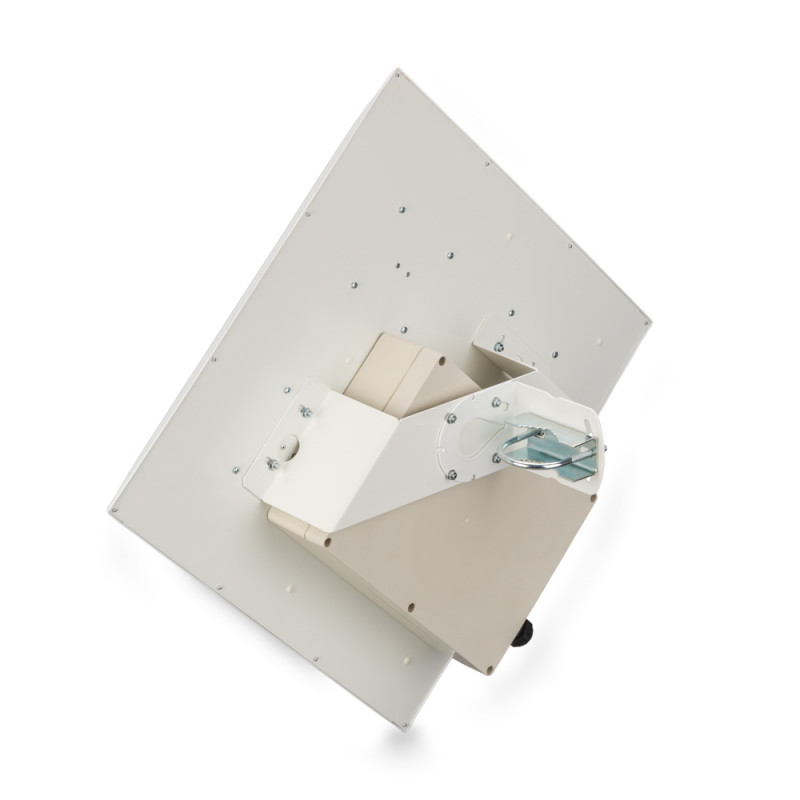

Корпус антенны выполнен из ABS пластика, устойчивый к УФ излучению и осадкам. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества.  Крепление  антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона.

Габариты (длина , ширина , высота ), мм
440 x 435 x 105

Габариты в упаковке (длина , ширина , высота ), мм
445 x 440 x 110
Масса в упаковке, грамм
3900
Количество товара в упаковке, шт
4

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
17-20
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Волновое сопротивление, Ом
50 (SMA разъём)
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
35
Стандарт связи

• UMTS 2100
• LTE 2600
• LTE 1800
• GSM 1800
• WiFi 2400
• Многодиапазонная

Тип монтажа
на трубу
Тип исполнения
Панельная
С гермобоксом

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

КСВН:

Изоляция между входами:

• Антенна KROKS KAA20-1700/2700 BOX
• Пигтейлы 2 шт
• Кронштейн угловой
• Хомут с метизами для крепления на мачту
• Руководство по эксплуатации (паспорт)
• Упаковка
