Широкополосная 2G/3G/4G MIMO антенна усилением 18 дБ KAA18-1700/2700 BOX

Широкополосная 2G/3G/4G/Wi-Fi антенна с гермобоксом
Усиление 18 дБ, технология MIMO
Диапазон частот: от 1700 до 2700 МГц

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

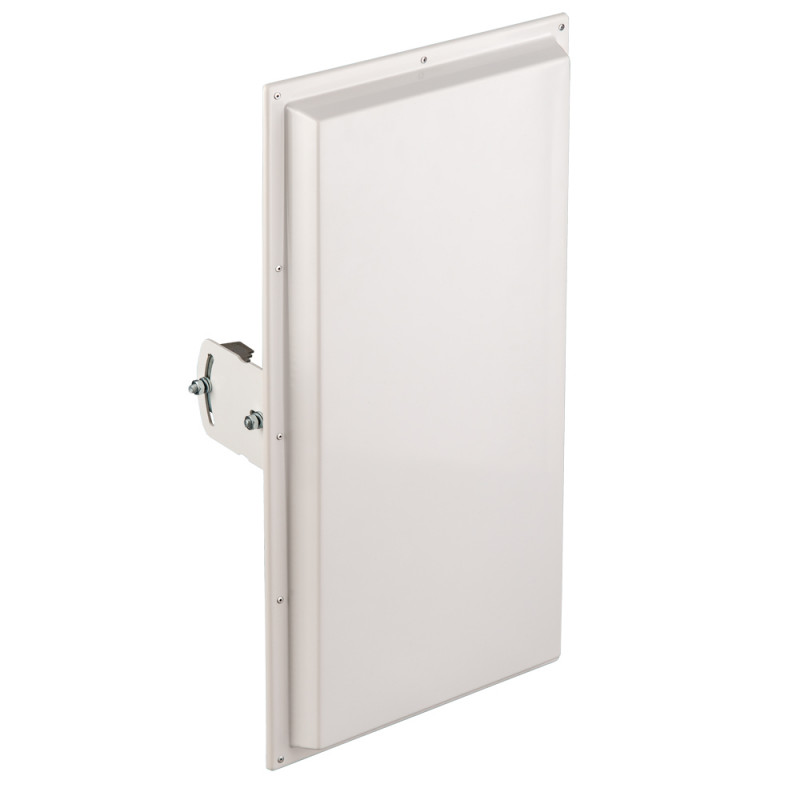

Панельная антенна KAA18-1700/2700 BOX предназначена для использования совместно с 3G/4G/YOTA модемами, в диапазоне частот 1700-2700 МГц.

Антенна совместима с оборудованием для следующих стандартов:

    • 2G (EDGE, GPRS на частотах GSM1800)
    • 3G (UMTS 2100)
    • 4G (LTE1800, LTE2600)
    • WI-FI 2,4 ГГц (IEEE 802.11b, g, n)

Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на 3G стандарт, в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах.

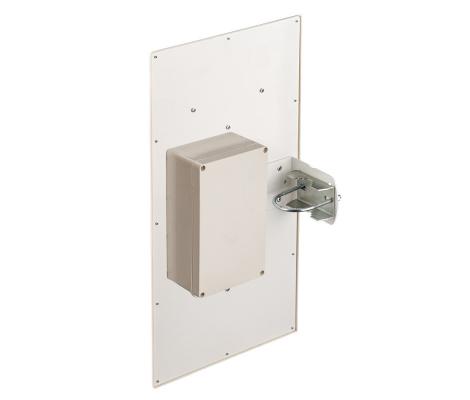

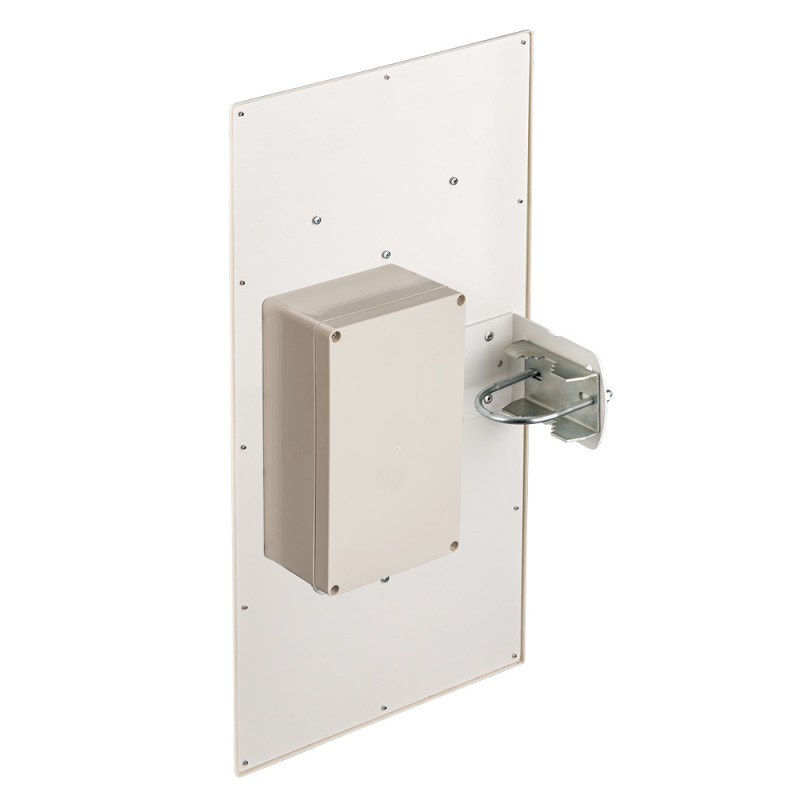

Антенна совмещена с герметичным боксом, в котором размещают роутер и 3G/4G модем.

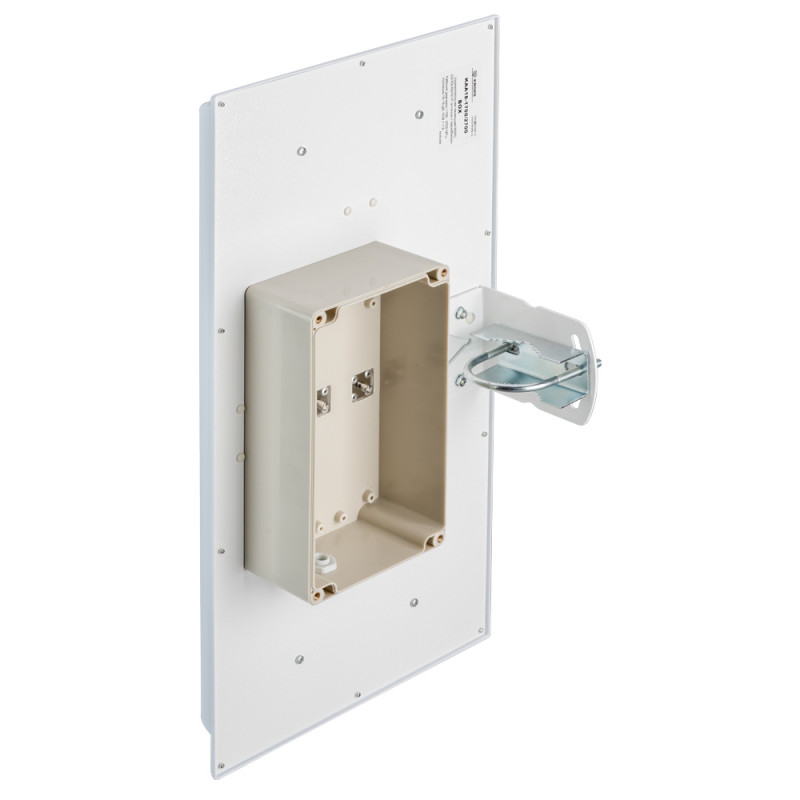

На задней стенке антенны размещены два высокочастотных разъёма SMA (female). В комплект поставки входят два пигтейла в зависимости от выбранной модификации: CRC9, SMA или U.fl.

Пример размещения роутера с 3G/4G USB модемом в гермобоксе антенны и его подключение

Корпус антенны выполнен из ABS пластика, устойчивого к УФ излучению и осадкам. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества, и делает необязательным применение грозоразрядника.  Крепление  антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона.

Габариты (длина , ширина , высота ), мм
480 x 260 x 140

Габариты в упаковке (длина , ширина , высота ), мм
480 x 260 x 145
Масса в упаковке, грамм
2300
Количество товара в упаковке, шт
4

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
15-18
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Волновое сопротивление, Ом
50 (SMA разъём)
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
35
Стандарт связи

  • UMTS 2100
  • LTE 2600
  • LTE 1800
  • GSM 1800
  • WiFi 2400
  • Многодиапазонная

Тип монтажа
на трубу
Тип исполнения
Панельная
С гермобоксом

Графики КСВ, диаграммы направленности:

Диаграмма направленности в вертикальной плоскости:ДН1700_0.jpg
Диаграмма направленности в горизонтальной плоскости:ДН1700_90.jpg
Диаграмма направленности в вертикальной плоскости:ДН2100_0.jpg
Диаграмма направленности в горизонтальной плоскости:ДН2100_90.jpg
Диаграмма направленности в вертикальной плоскости:ДН2700_0.jpg
Диаграмма направленности в горизонтальной плоскости:ДН2700_90.jpg
КСВН:
КСВ corrected.jpg
Изоляция между входами:
  • Антенна с гермобоксом
  • Пигтейл - 2 шт.
  • Кронштейн угловой
  • Хомут с метизами для крепления на мачту
  • Руководство по эксплуатации
  • Упаковка
Паспорт (pdf, 2.4 MB)
