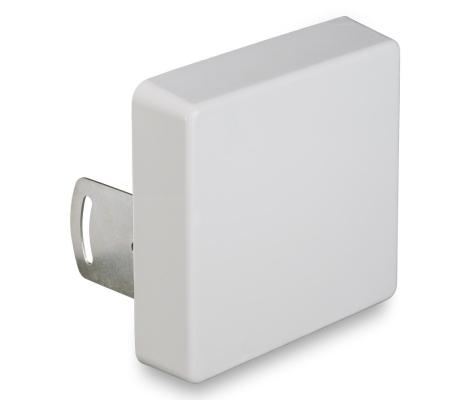

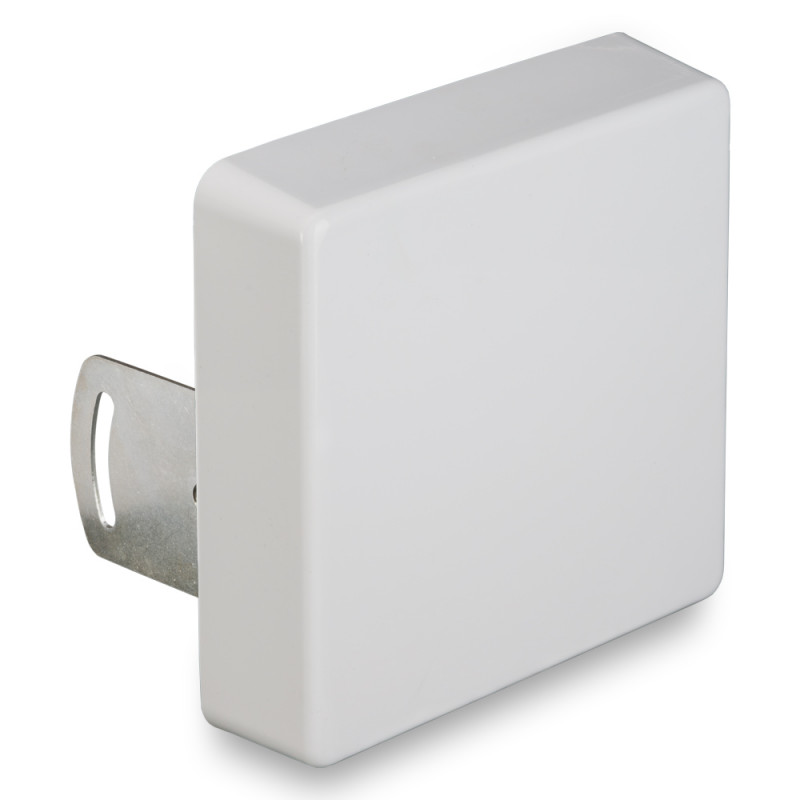

Панельная MIMO антенна LTE800/UMTS900 9 дБ KAA9-800

Направленная, панельная антенна КAA9-800 с коэффициентом усиления 9дБ рекомендуется для использования совместно с 3G/4G модемами, для усиления стандарта LTE 800, UMTS 900 и GSM 900 в частотном диапазоне 720-960 МГц.

Антенна с высоким коэффициентом усиления (9 дБ) позволяет 3G/4G  модему  уверенно работать  на значительном удалении от базовой станции, при этом обеспечивая ему качественный прием и  передачу  сигнала в рабочем диапазоне частот. Использование антенны совместно в модемами 3G/4G позволяет обеспечить высокий уровень мобильного сигнала в зонах  неуверенного приема.  Антенна работает как на прием, так и на передачу сигнала.

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

Вход антенны замкнут накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования.

В комплекте с антенной поставляются два вида крепления:

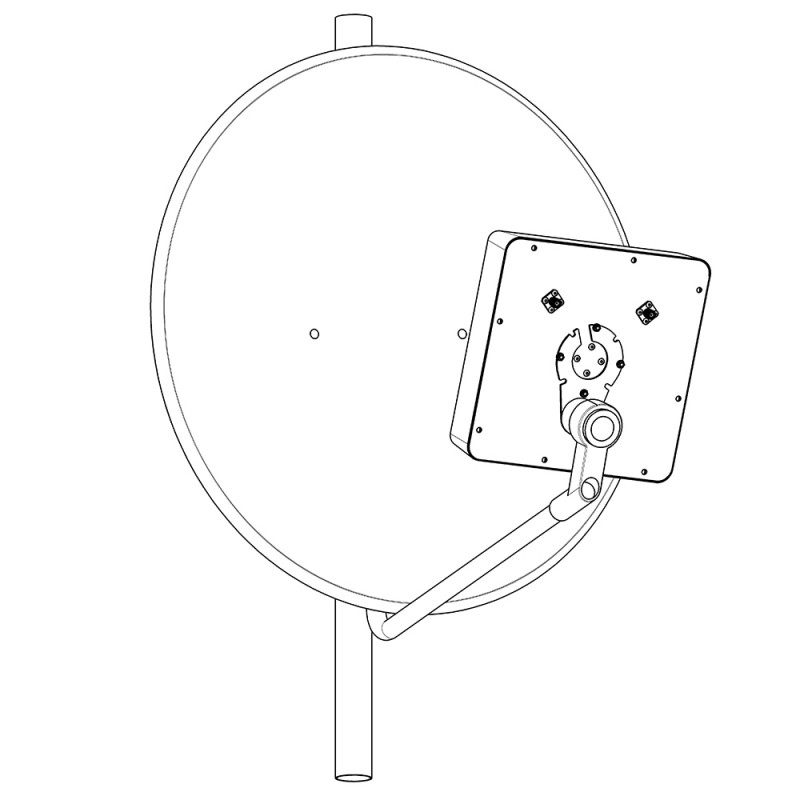

• крепление для установки антенны в параболическую спутниковую тарелку (общее усиление такой системы достигает 25 дБ в зависимости от диаметра тарелки)

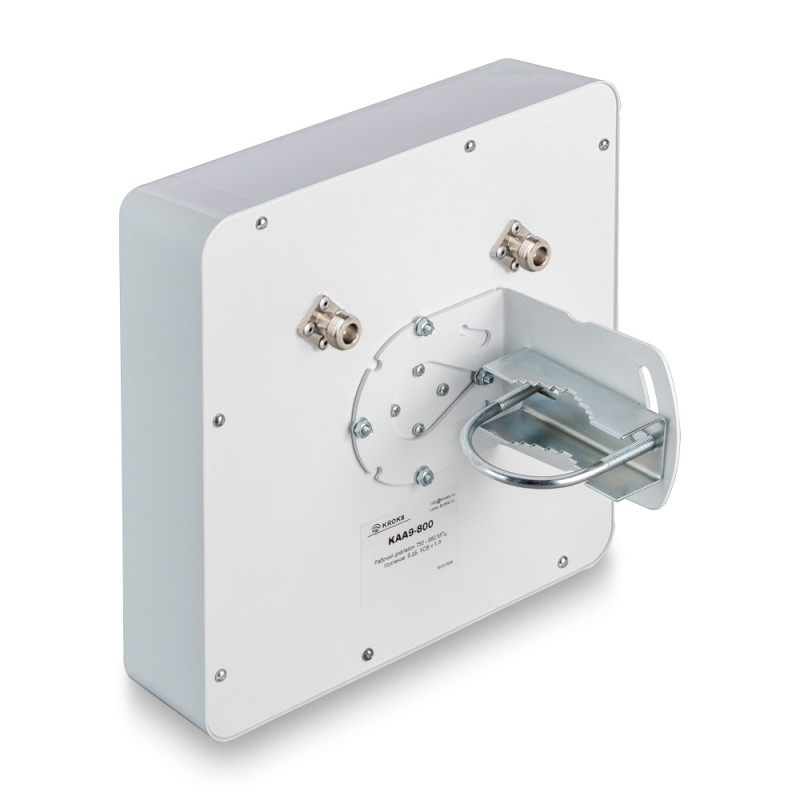

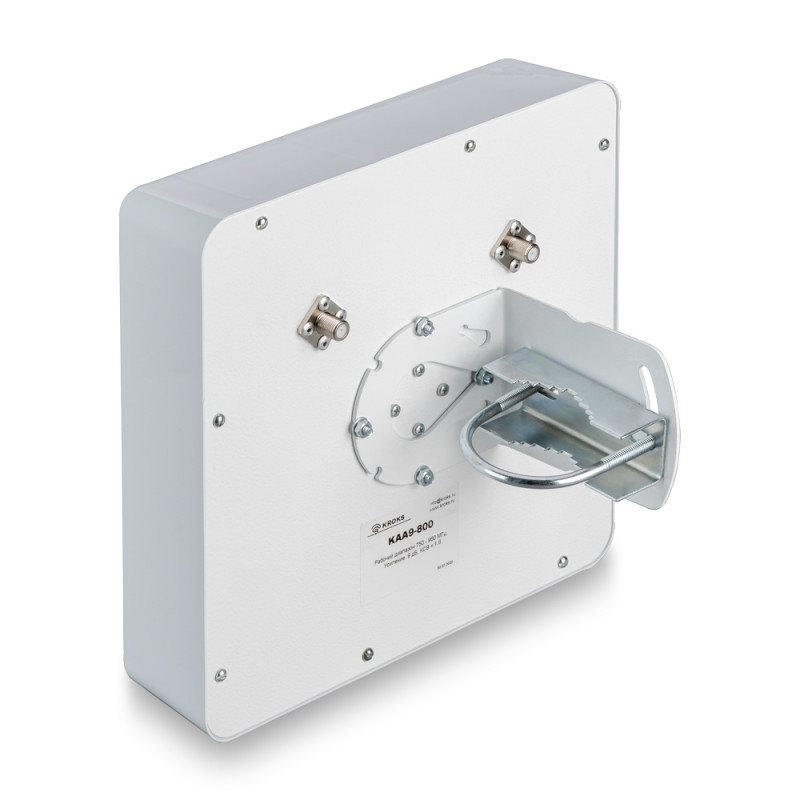

• крепление для установки антенны на мачту или кронштейн с диаметром трубы 32-40 мм. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Габариты (длина , ширина , высота ), мм
240 x 240 x 100

Габариты в упаковке (длина , ширина , высота ), мм
255 x 255 x 110
Масса в упаковке, грамм
1400
Количество товара в упаковке, шт
12

Рабочий диапазон частот, МГц
720-960
Усиление антенны, дБ
9
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи

• LTE 800
• UMTS 900
• GSM 900

Тип монтажа
на трубу
Тип исполнения
Панельная

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

КСВН:

• Антенна KROKS KAA9-800
• Кронштейн угловой
• Кронштейн с трубчатым держателем
• Хомут с метизами для крепления на мачту
• Руководство по эксплуатации (паспорт)
• Упаковка
