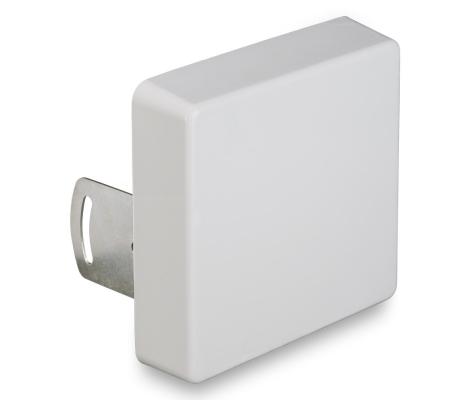

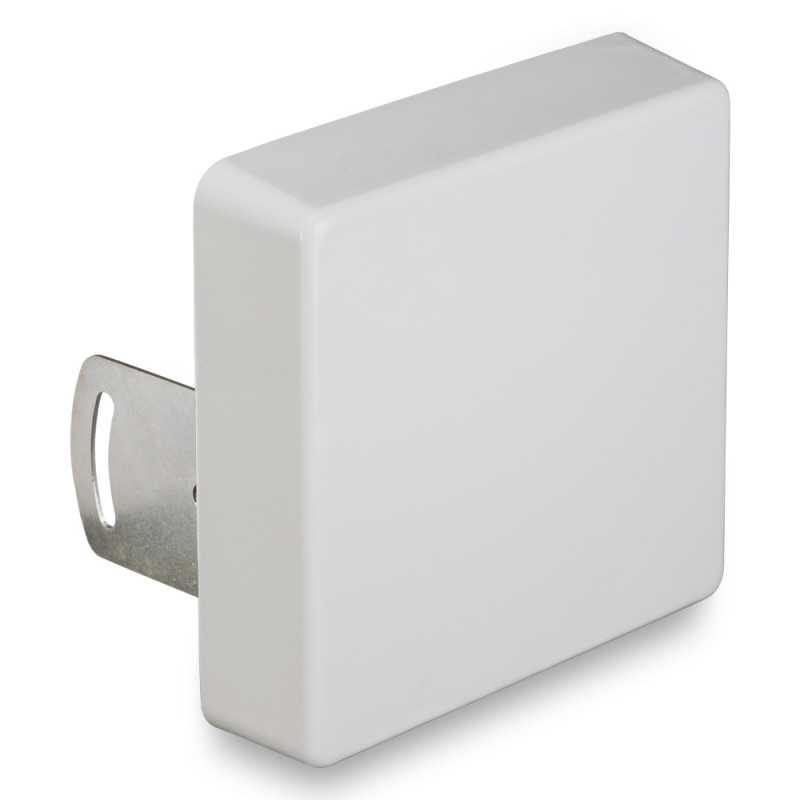

Панельная LTE1800 MIMO антенна 14 дБ KAA14-1800

Направленная панельная MIMO антенна КАА14-1800 с коэффициентом усиления 14дБ рекомендуется для использования совместно с  4G (LTE 1800) модемами и другим оборудованием, работающим в частотном диапазоне 1700-1900 МГц (системы радиосвязи, GSM сигнализации и т.п.).

Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандарта 4G (LTE 1800).

Антенна с высоким коэффициентом усиления (до 14 дБ) позволяет 4G (LTE 1800) модему  уверенно работать  на значительном удалении от базовой станции, при этом обеспечивая ему качественный прием и  передачу  сигнала в рабочем диапазоне частот.  Антенна работает как на прием, так и на передачу сигнала.

Использование технологии MIMO позволяет увеличить скорость передачи данных до 150 Мб/с. MIMO (Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, при котором для передачи и приема данных используются системы из нескольких антенн. Технология MIMO используется в беспроводных системах связи (Wi-Fi, WiMAX, LTE) для увеличения  пропускной способности и более эффективного использования диапазона частот. Использование технологии MIMO позволяет в одном частотном диапазоне передавать больше данных, тем самым увеличивая скорость передачи.

В антенне размещены две  излучающие системы с ортогональной поляризацией, позволяющие работать в режиме MIMO 2х2.

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

Входы антенны замкнуты накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, роутера). Тем самым, снижается вероятность выхода из строя  подключенного оборудования (модем, роутер) от статического электричества и становится необязательным применение грозоразрядника.

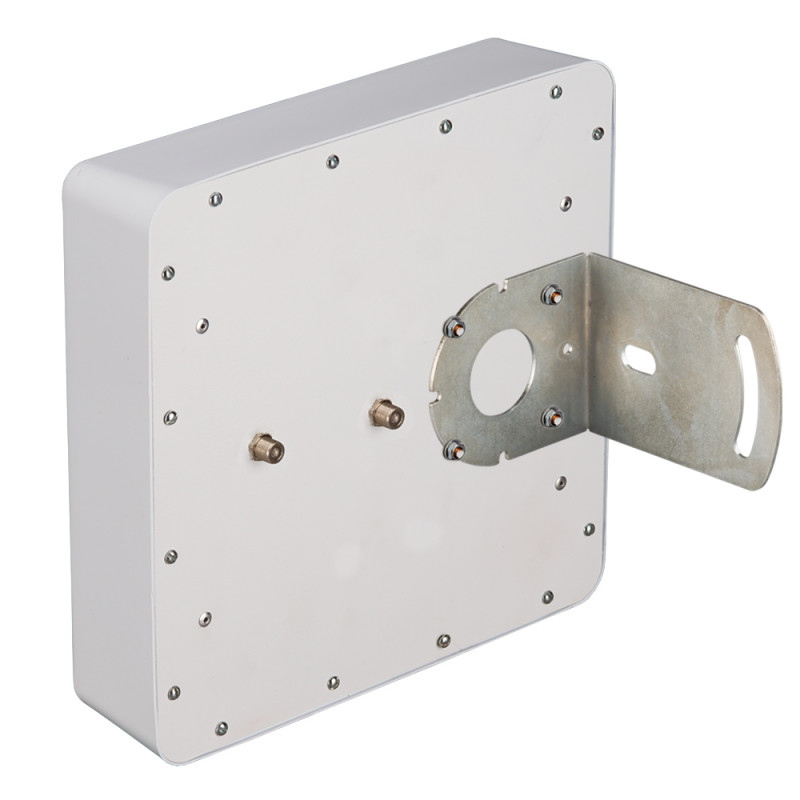

Крепление антенны предназначено для установки антенны на мачту, с диаметром трубы 32-40 мм или  на стену с использованием стеновых кронштейнов  КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Антенна предназначена для установки на мачту или на стену со стеновым кронштейном КН-200:

Габариты (длина , ширина , высота ), мм
250 x 250 x 100

Габариты в упаковке (длина , ширина , высота ), мм
255 x 255 x 110
Масса в упаковке, грамм
1500
Количество товара в упаковке, шт
12

Рабочий диапазон частот, МГц
1710-1880
Усиление антенны, дБ
14
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
25
Стандарт связи

• LTE 1800
• GSM 1800

Тип монтажа
на трубу
Тип исполнения
Панельная

Диаграмма направленности в вертикальной плоскости по входу 1:

Диаграмма направленности в горизонтальной плоскости по входу 1:

Диаграмма направленности в вертикальной плоскости по входу 2:

Диаграмма направленности в горизонтальной плоскости по входу 2:

КСВН:

• Антенна KROKS KAA14-1800
• Кронштейн угловой
• Хомут с метизами для крепления на мачту
• Руководство по эксплуатации (паспорт)
• Упаковка
