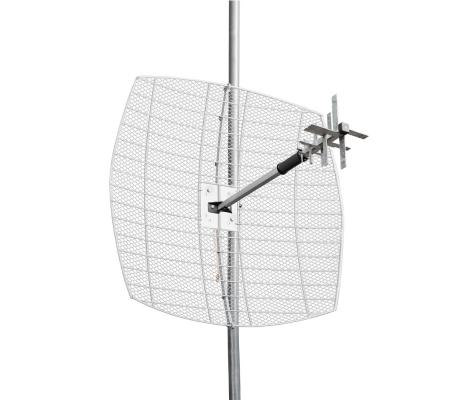

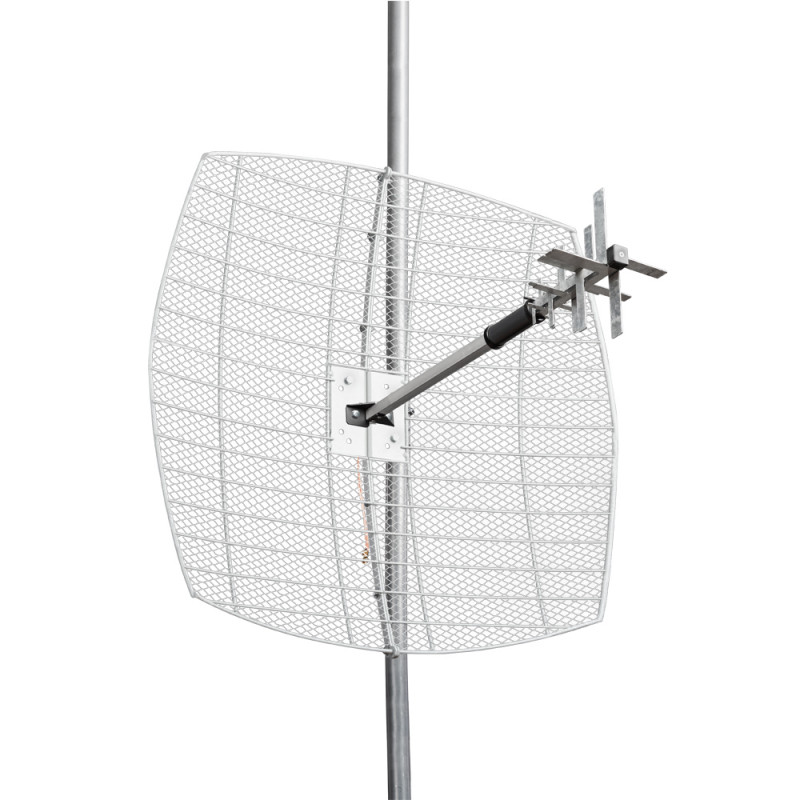

KNA21-800/2700C - Параболическая MIMO антенна 21 дБ, сборная

Параболическая широкополосная направленная MIMO антенна KNA21-800/2700С с коэффициентом усиления 21 дБ предназначена для работы с 3G, 4G, LTE модемами, роутерами и другим оборудованием, работающим в частотном диапазоне 800-2700 МГц.

Использование технологии MIMO позволяет увеличить скорость передачи данных до 150 Мбит/с.

MIMO (Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, при котором для передачи и приема данных используются системы из нескольких антенн. Технология MIMO используется в беспроводных системах связи (Wi-Fi, WiMAX, LTE) для увеличения  пропускной способности и более эффективного использования диапазона частот. Использование технологии MIMO позволяет в одном частотном диапазоне передавать больше данных, тем самым увеличивая скорость передачи.

Антенна работает в беспроводных сетях связи с оборудованием стандартов:

• 4G - LTE 2600, LTE 1800, LTE 800;
• 3G - UMTS 2100, UMTS 900;
• 2G - GSM 1800, GSM 900;
• Wi-Fi 2400 (IEEE 802.11b, g, n).

Конструкция антенны разработана совместно компаниями Крокс и Миглинк, и позволяет передавать данные на значительное расстояние (до 25 км) в условиях прямой оптической видимости.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.

Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются бессильны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.

Преимущества антенны KNA21-800/2700C:

• широкий диапазон рабочих частот 800-2700 МГц
• высокое усиление 21 дБ
• поддерживает всех операторов
• большая дальность работы
• небольшой вес
• разборная конструкция
• отсутствие раскачки на ветру

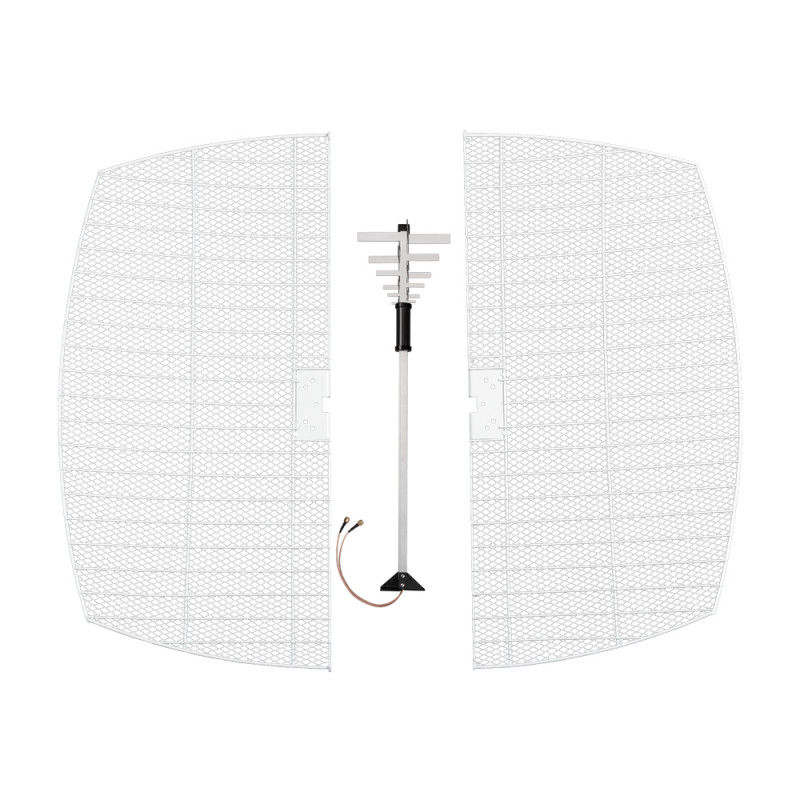

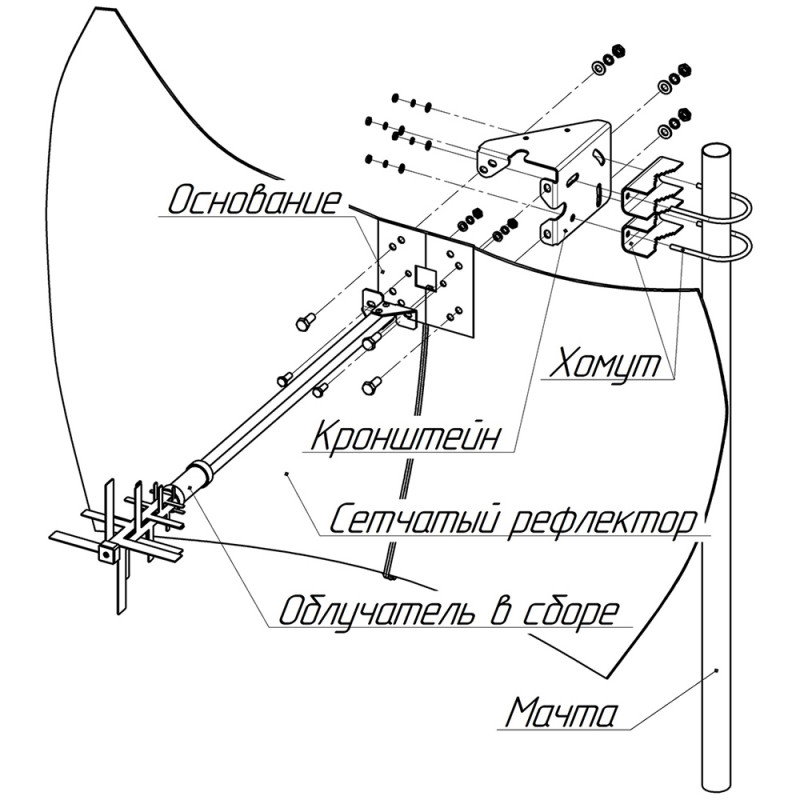

Конструкция антенны состоит из:

• MIMO Облучателя
• Проволочного параболического прямо-фокусного рефлектора.
• Креплений облучателя и креплений  рефлектора.

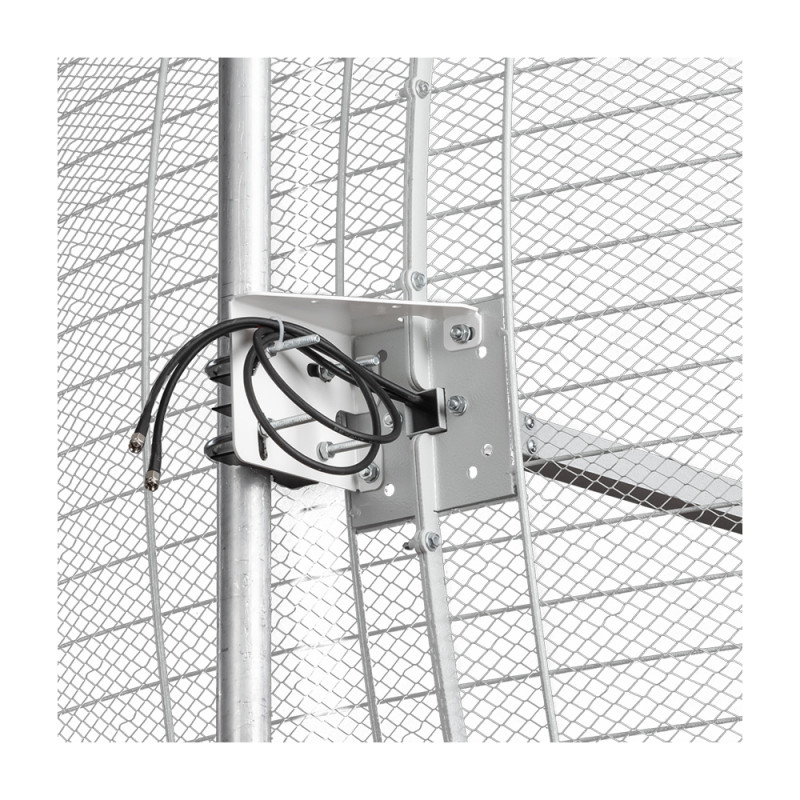

Облучатель антенны оснащен двумя кабелями RG-316  с разъемом SMA(male). Это позволяет производить подключение антенны непосредственно к гермобоксу (не входит в комплект поставки).

Рефлектор окрашен порошковой полимерной краской. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.

Габариты (длина , ширина , высота ), мм
600 x 630 x 655

Габариты в упаковке (длина , ширина , высота ), мм
670 x 460 x 140
Масса в упаковке, грамм
3800

Рабочий диапазон частот, МГц
800-2700
Усиление антенны, дБ
21
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-male
Допустимая ветровая нагрузка, м/с
25
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
20
Стандарт связи

• LTE 2600
• LTE 1800
• LTE 800
• UMTS 2100
• UMTS 900
• GSM 1800
• GSM 900
• WiFi 2400
• Многодиапазонная

Тип монтажа
на трубу
Тип исполнения
Параболическая

• Разборный параболический рефлектор
• Облучатель MIMO 800-2700 МГц
• Крепежный комплект
• Руководство по эксплуатации (паспорт)
• Упаковка
