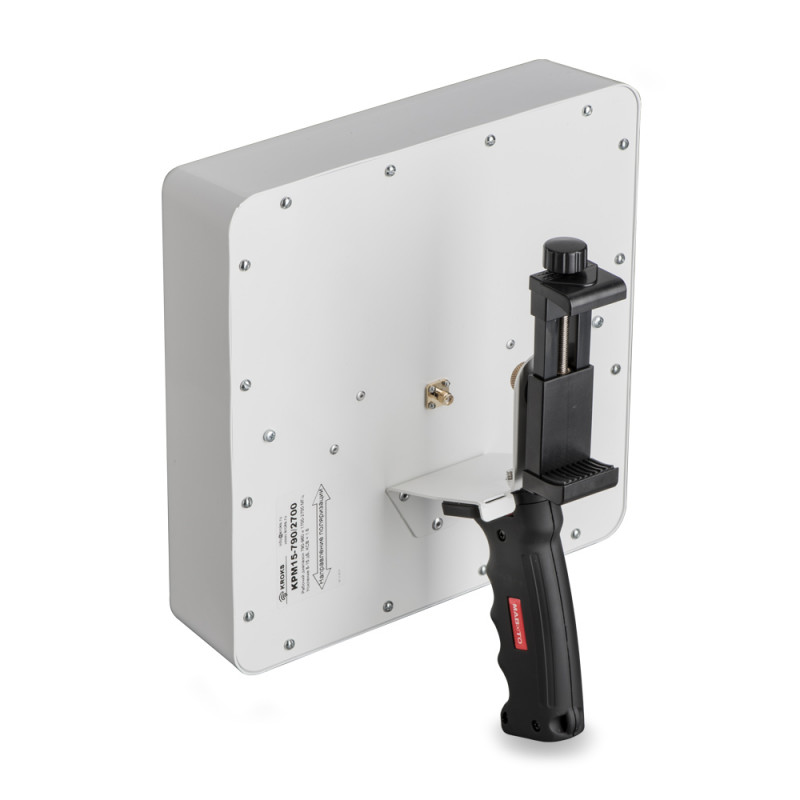

Измерительная антенна KPM15-790/2700

Направленная пассивная панельная измерительная антенна КРМ15-790/2700 с коэффициентом усиления до 15 дБ.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазонах частот 790-960 МГц и 1700-2700 МГц.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов:

• 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
• 3G (UMTS 900, UMTS 2100)
• 4G (LTE 800, LTE 1800, LTE 2600), YOTA
• WI-FI 2400 (IEEE 802.11b, g, n)

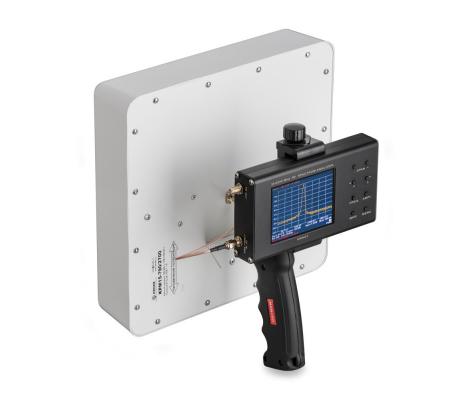

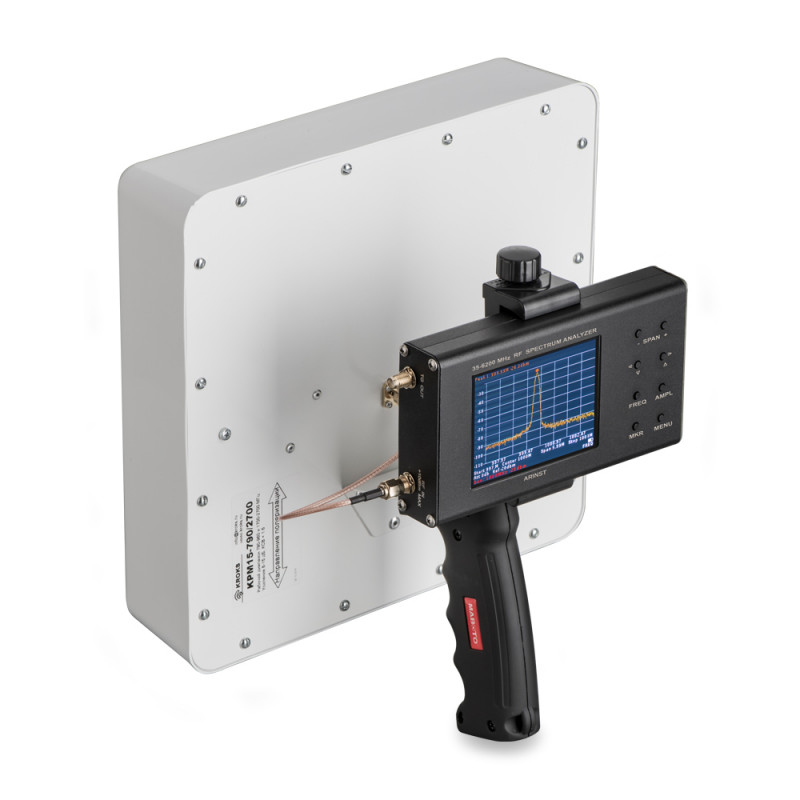

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

• произвести анализ радиочастотной обстановки;
• навести антенну на базовую станцию;
• обнаружить источник сигнала или помех;
• проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

• малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
• фиксация измерительного оборудования в раздвижном держателе;
• съёмная рукоятка и держатель упрощают хранение и транспортировку антенны;
• для сборки антенны не требуется специальный инструмент.

Внимание, анализатор спектра не входит в комплект поставки!

Габариты (длина , ширина , высота ), мм
250 x 250 x 140

Габариты в упаковке (длина , ширина , высота ), мм
250 x 250 x 140
Масса в упаковке, грамм
1400

Рабочий диапазон частот, МГц
1700-2700
790-960
Усиление антенны, дБ
8-15
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Вертикальная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Стандарт связи

• WiFi 2400
• LTE 800
• LTE 1800
• GSM 900
• GSM 1800
• UMTS 900
• LTE 2600
• UMTS 2100
• Многодиапазонная

Тип исполнения
Панельная

Коэффициент усиления:

КСВН:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в вертикальной плоскости:

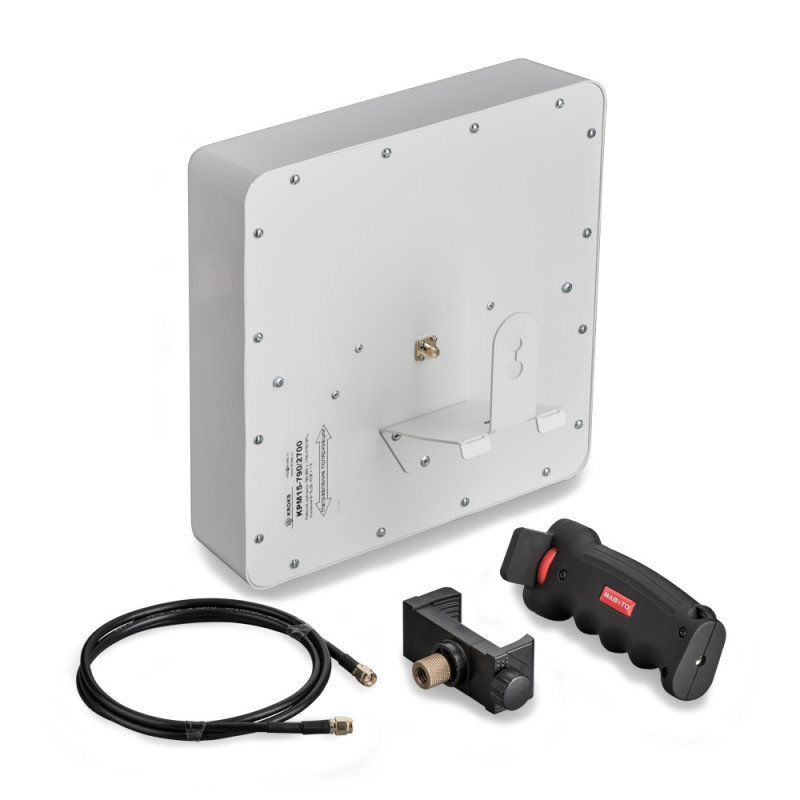

• Антенна со съемной рукояткой
• Раздвижной держатель для фиксации измерительного оборудования
• Пигтейл SMA(male)-SMA(male) длиной 1 м из кабеля RG58
• Паспорт
• Упаковка
