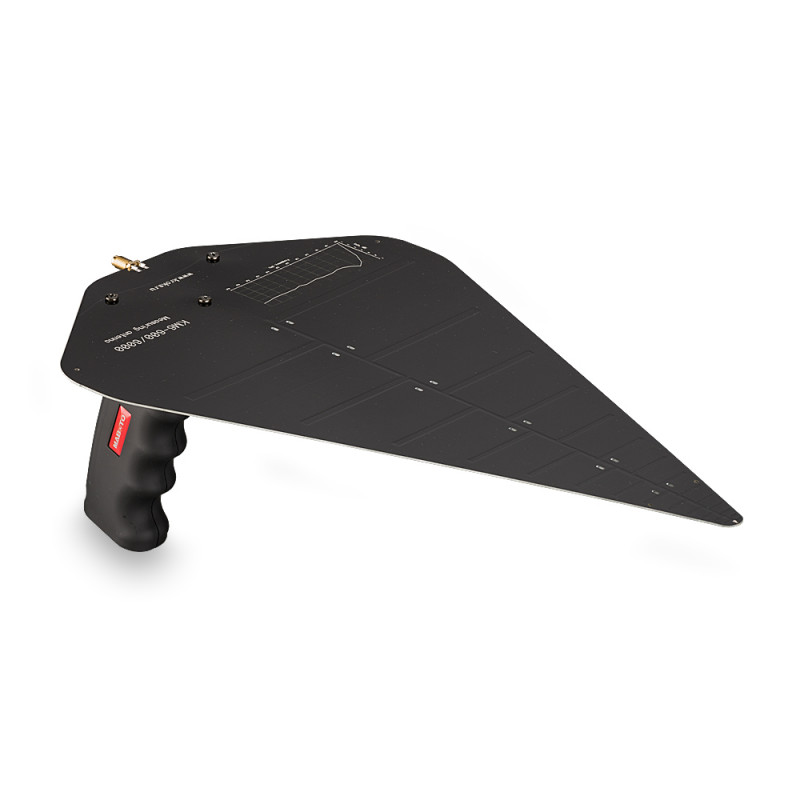

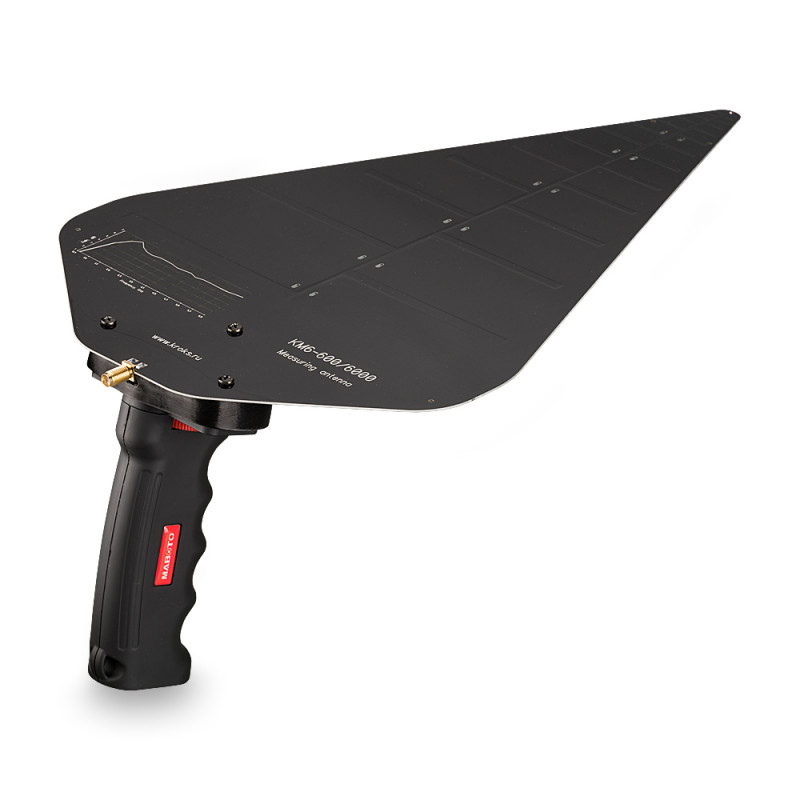

Измерительная антенна KM6-600/6000

Направленная пассивная логопериодическая измерительная антенна КМ6-600/6000 с коэффициентом усиления до 6 дБ.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазоне частот от 600 до 6000 МГц.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов

• 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
• 3G (UMTS 900, UMTS 2100)
• 4G (LTE 800, LTE 1800, LTE 2600), YOTA
• WI-FI 2400 (IEEE 802.11b, g, n)

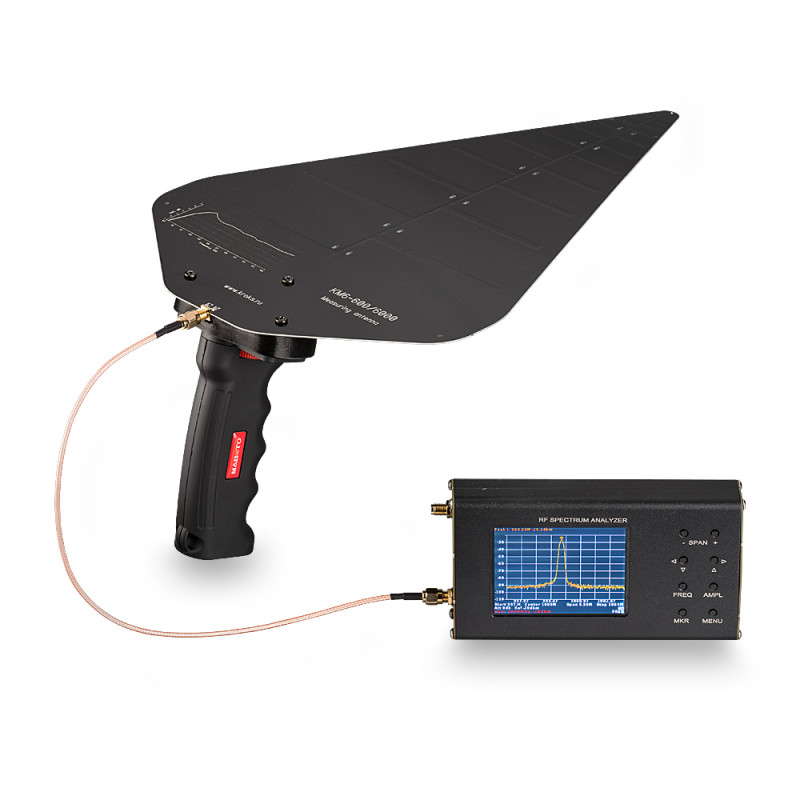

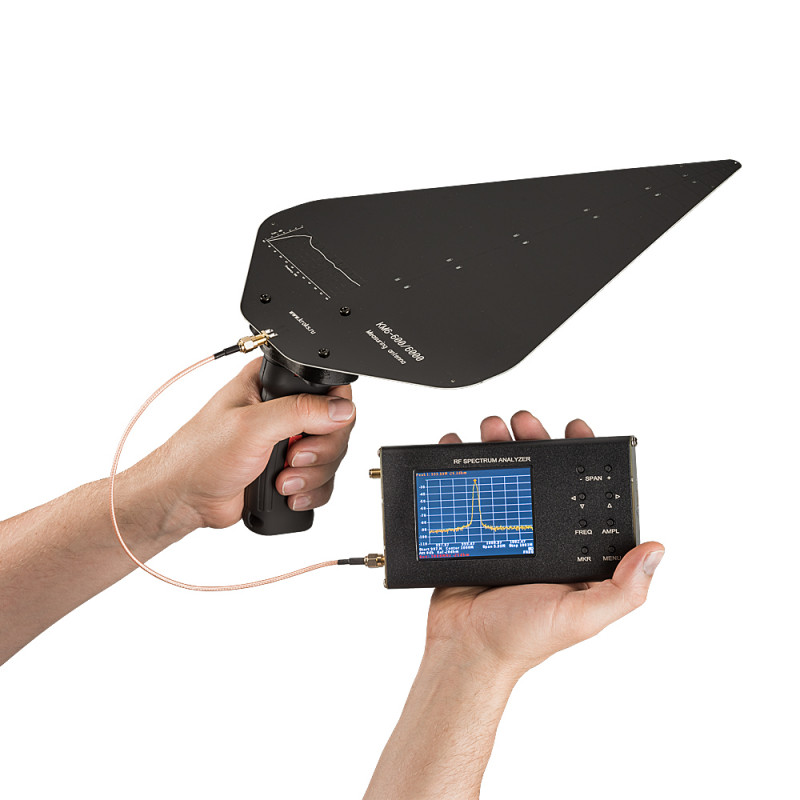

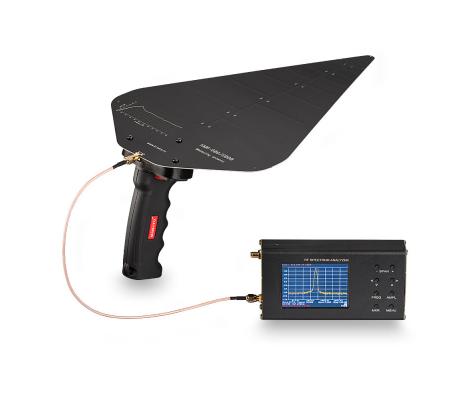

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

• произвести анализ радиочастотной обстановки;
• навести антенну на базовую станцию;
• обнаружить источник сигнала или помех;
• проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

• малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;

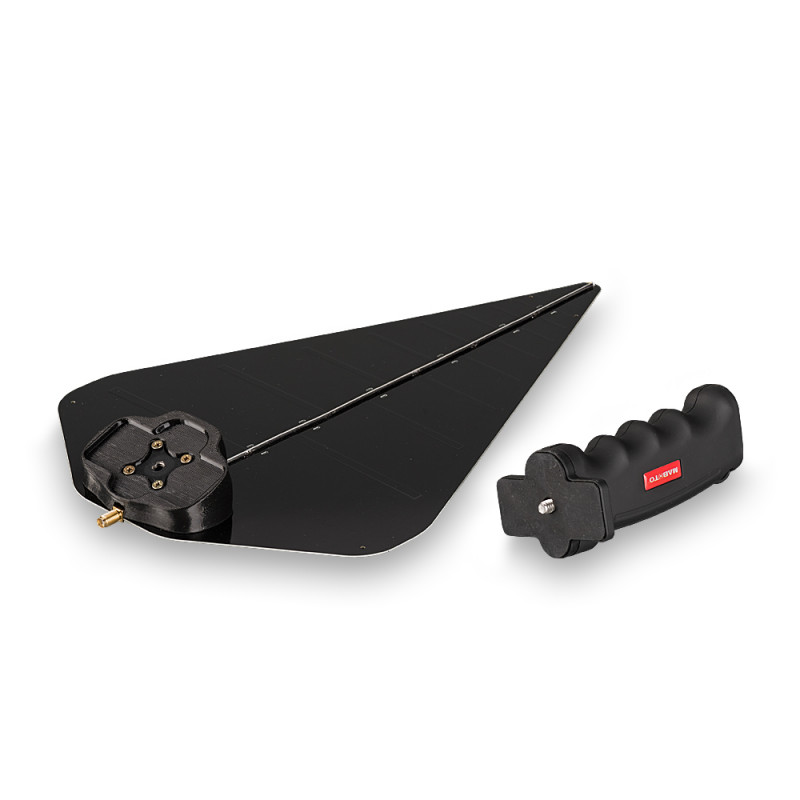

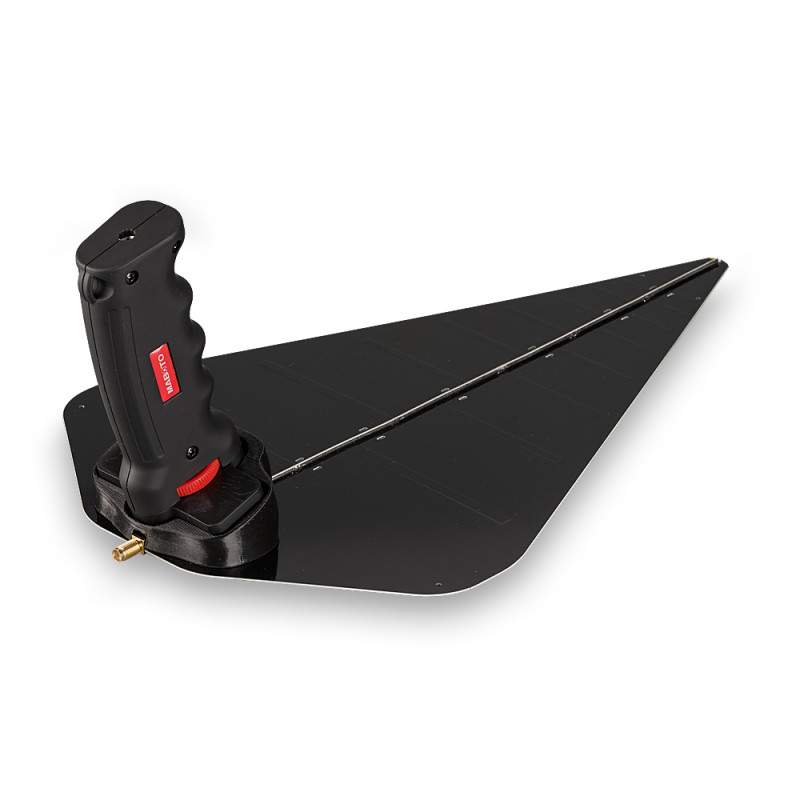

• съёмная рукоятка упрощает хранение и транспортировку антенны;
• для сборки антенны не требуется специальный инструмент.

Внимание, анализатор спектра не входит в комплект поставки!

Габариты (длина , ширина , высота ), мм
370 x 220 x 140

Габариты в упаковке (длина , ширина , высота ), мм
370 x 220 x 140
Масса в упаковке, грамм
250

Рабочий диапазон частот, МГц
600-6000
Усиление антенны, дБ
от 1 до 6,5
КСВ в рабочем диапазоне частот, не более
2.2
Поляризация
Линейная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Стандарт связи

• Многодиапазонная
• LTE 800
• GSM 900
• UMTS 900
• GSM 1800
• LTE 1800
• UMTS 2100
• WiFi 2400
• LTE 2600
• WiFi 5300
• WiFi 5800

Коэффициент усиления:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

• Антенна со съемной рукояткой
• Пигтейл SMA(male)-SMA(male) длиной 0,5 м из кабеля RG58
• Паспорт
• Упаковка
