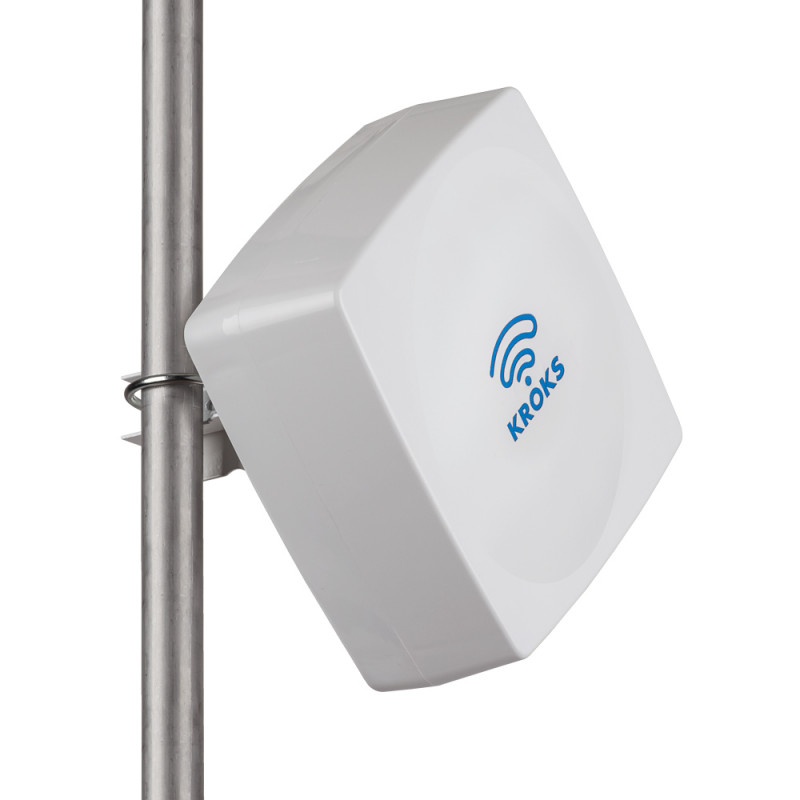

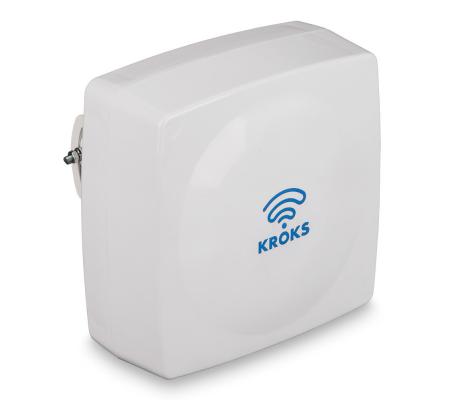

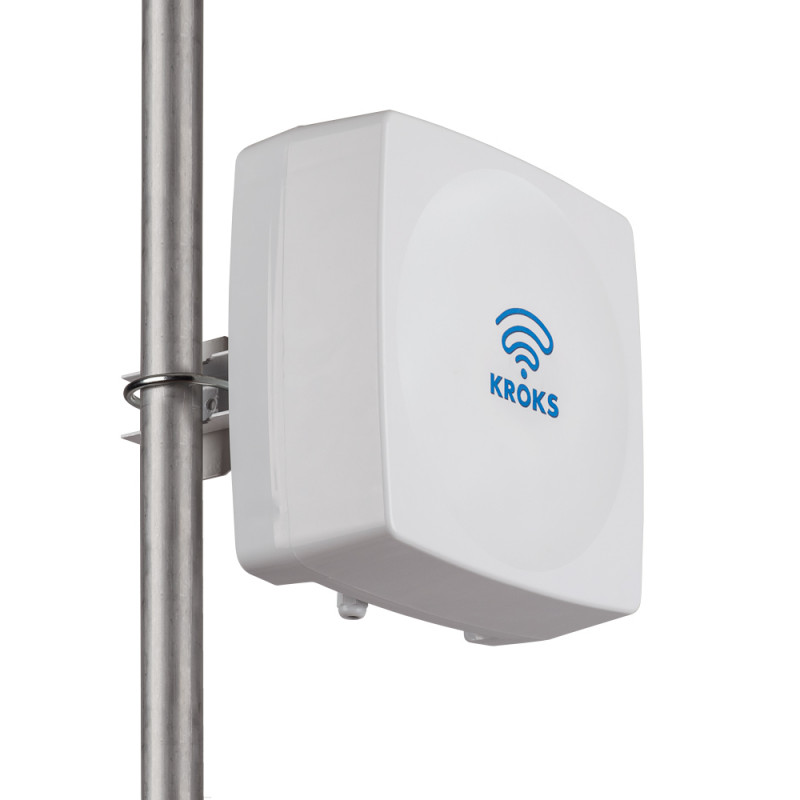

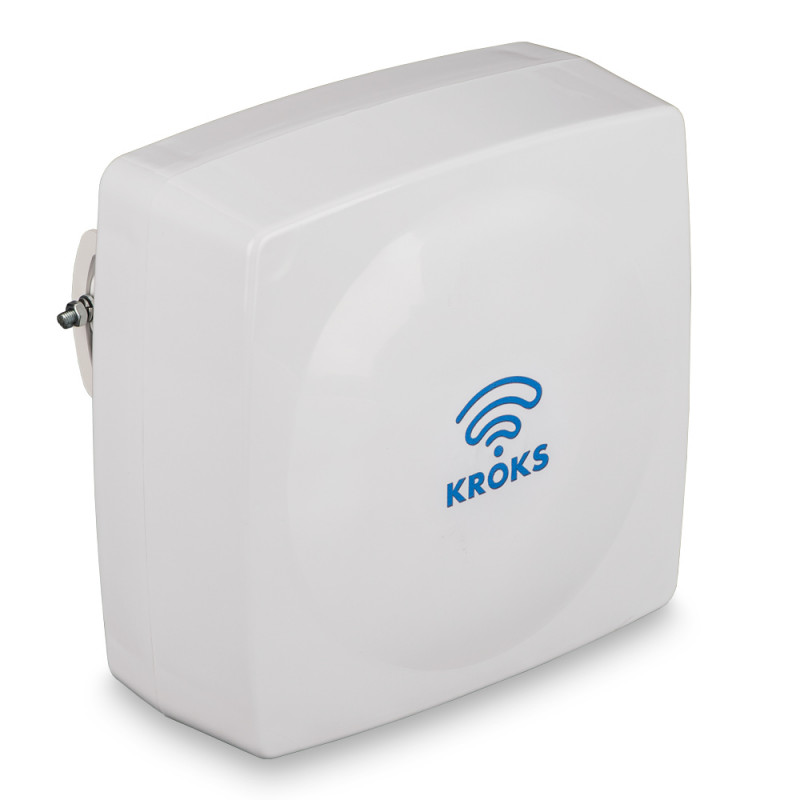

3G/4G MIMO антенна KAA15-1700/2700 U-BOX

Широкополосная антенна KAA15–1700/2700 U-BOX используется в сетях LTE1800, 3G(UMTS2100), LTE2600.

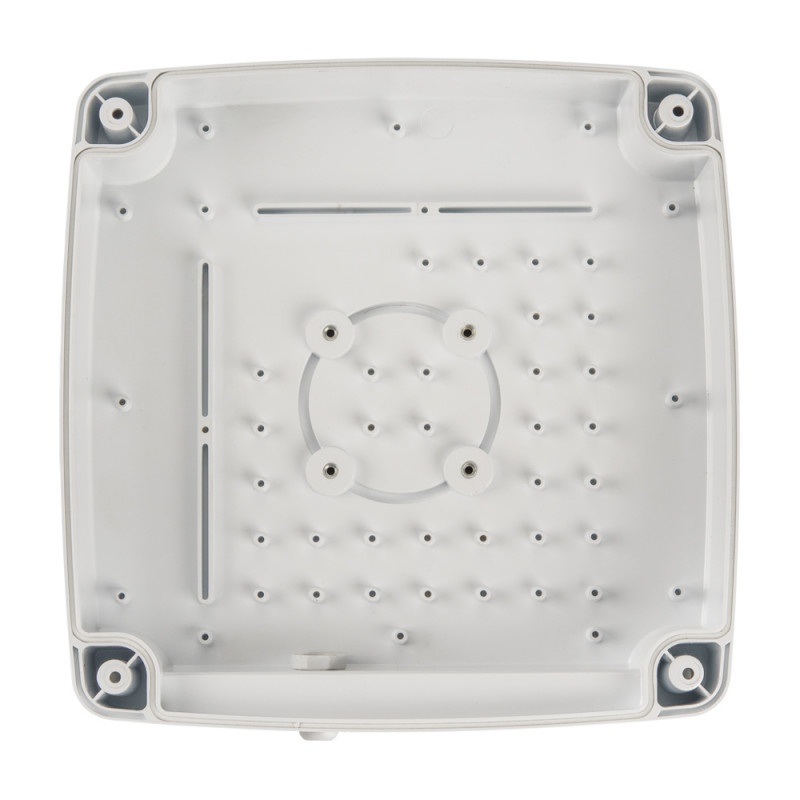

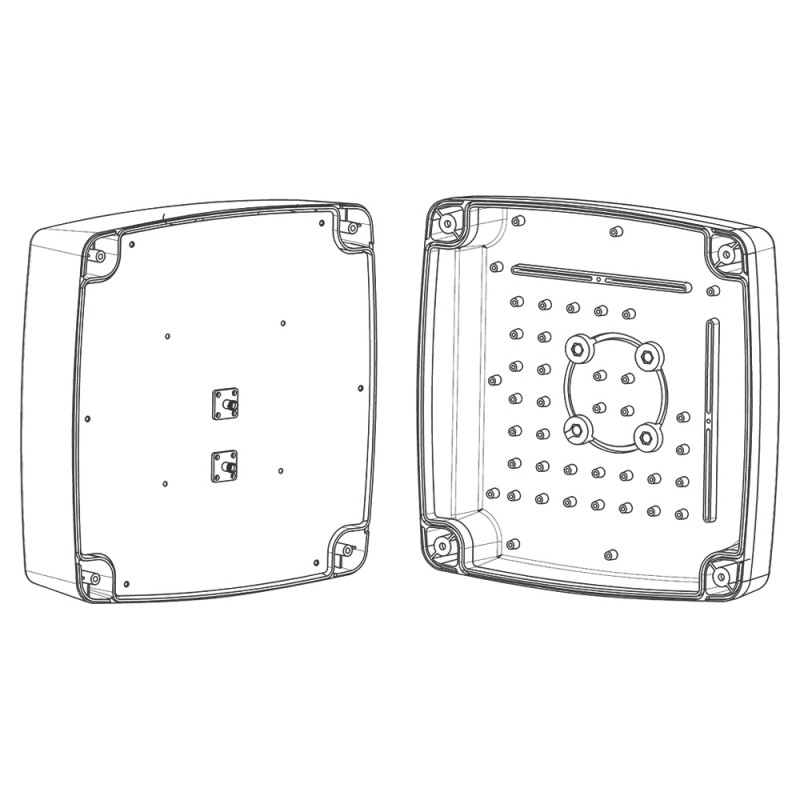

Антенна совмещена с герметичным боксом, в который можно поместить роутер и 3G/4G модем, а так же разместить PoE коммутатор емкостью до 4 портов.

Подсоединение модема к антенне происходит с помощью пигтейлов, входящих в комплект антенны.

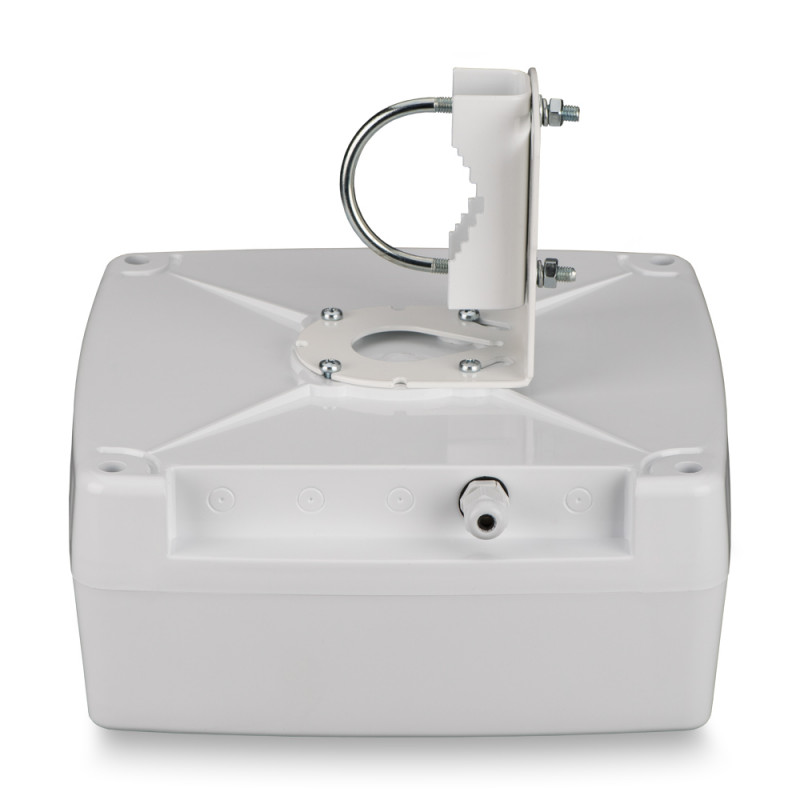

В нижней части корпуса предусмотрены места под установку пяти гермовводов, позволяющие подключить до четырех внешних IP видеокамер. Такое решение обеспечивает мобильность и быстроту установки на удаленных объектах для мобильного мониторинга.

Связь роутера или модема, с ПК или роутером, расположенными в помещении, осуществляется посредством UTP кабеля "витая пара" длиной до 100 метров. Питание оборудования и передача данных осуществляется по кабелю "витая пара".

Для питания роутера, размещённого в гермобоксе антенны,  рекомендуется дополнительно приобрести SIM-инжектор или  PoE инжектор питания.

Герметичный корпус антенны надежно защищает оборудование от погодных условий!

Преимущества:

• Универсальная антенна усилением до 15 дБ с поддержкой MIMO, работающая в стандартах LTE 1800, UMTS 2100, LTE 2600, WiFi 2400
• Надежное крепление оборудования внутри корпуса антенны
• Пигтейлы (адаптеры) с минимальными потерями входят в комплект с антенной
• Всепогодное герметичное исполнение
• Стойкий к ультрафиолету и морозу ABS материал корпуса
• Удобный корпус с возможностью многократной сборки-разборки

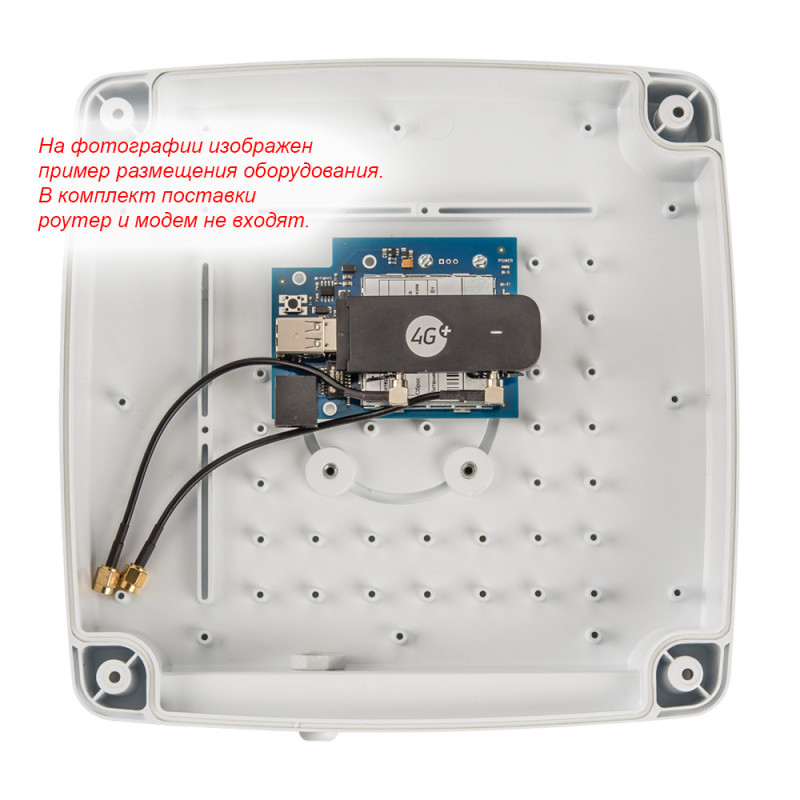

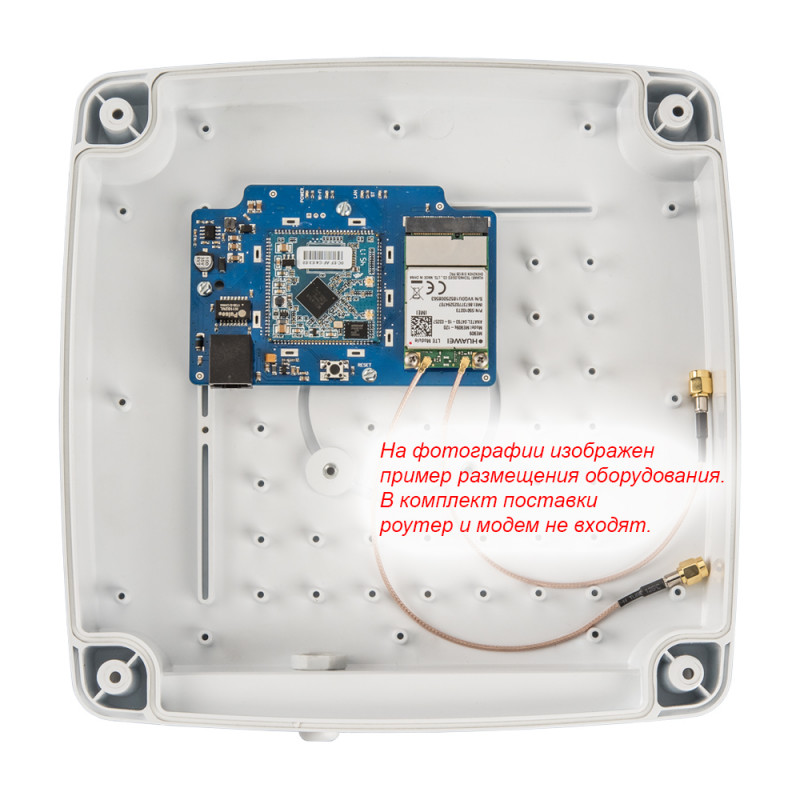

Роутеры, представленные на фотографиях к товару, не входят в комплект поставки. Их необходимо приобретать отдельно.

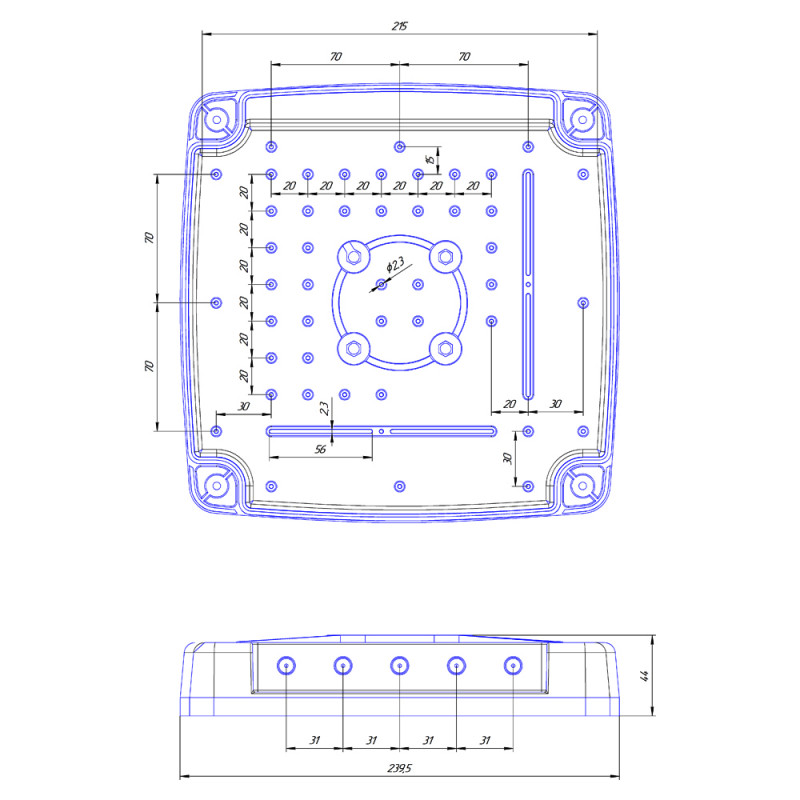

Габариты (длина , ширина , высота ), мм
240 x 240 x 100

Габариты в упаковке (длина , ширина , высота ), мм
255 x 255 x 115
Масса в упаковке, грамм
1600
Количество товара в упаковке, шт
12

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
15
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 ... +80
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи

• Многодиапазонная
• UMTS 2100
• LTE 2600
• LTE 1800
• WiFi 2400
• GSM 1800

Тип монтажа
на трубу
Тип исполнения
Панельная
С гермобоксом

Диаграмма направленности в вертикальной плоскости по входу 1:

Диаграмма направленности в горизонтальной плоскости по входу 1:

Диаграмма направленности в вертикальной плоскости по входу 1:

Диаграмма направленности в горизонтальной плоскости по входу 1:

Диаграмма направленности в вертикальной плоскости по входу 1:

Диаграмма направленности в горизонтальной плоскости по входу 1:

Диаграмма направленности в вертикальной плоскости по входу 2:

Диаграмма направленности в горизонтальной плоскости по входу 2:

Диаграмма направленности в вертикальной плоскости по входу 2:

Диаграмма направленности в горизонтальной плоскости по входу 2:

Диаграмма направленности в вертикальной плоскости по входу 2:

Диаграмма направленности в горизонтальной плоскости по входу 2:

КСВН по входу 1:

КСВН по входу 2:

Коэффициент усиления:

• Антенна KROKS KAA15-1700/2700 U-BOX
• Пигтейлы при заказе на выбор:
• SMA (male) - CRC9 - 2 шт.
• SMA (male) - U.fl - 2 шт.
• SMA (male) - MMCX - 2 шт.
• SMA (male) - SMA (male) - 2 шт.

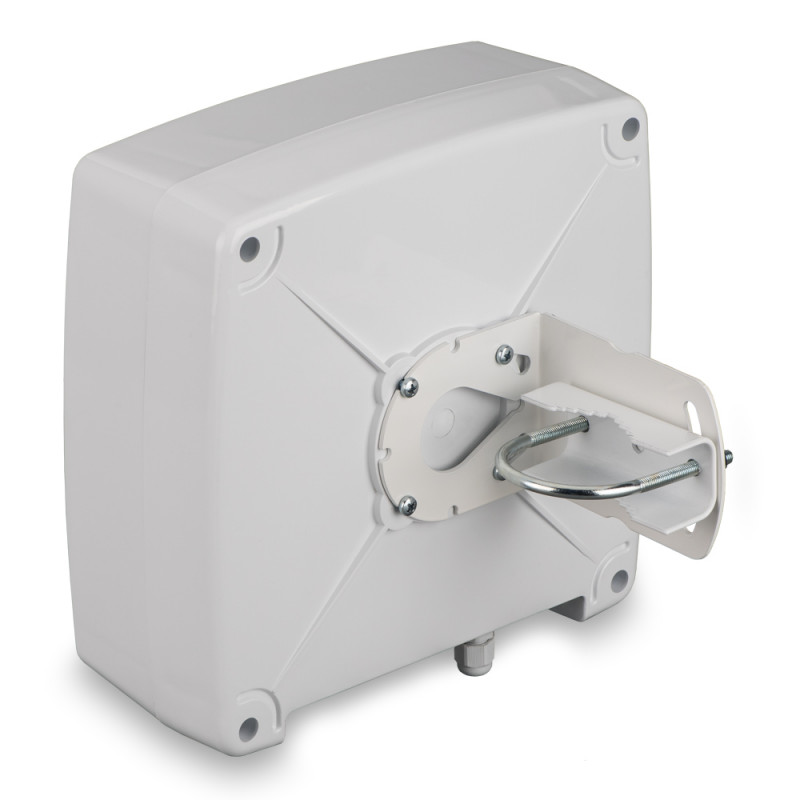

• Кронштейн угловой
• Хомут с метизами для крепления на мачту
• Руководство по эксплуатации (паспорт)
• Упаковка
