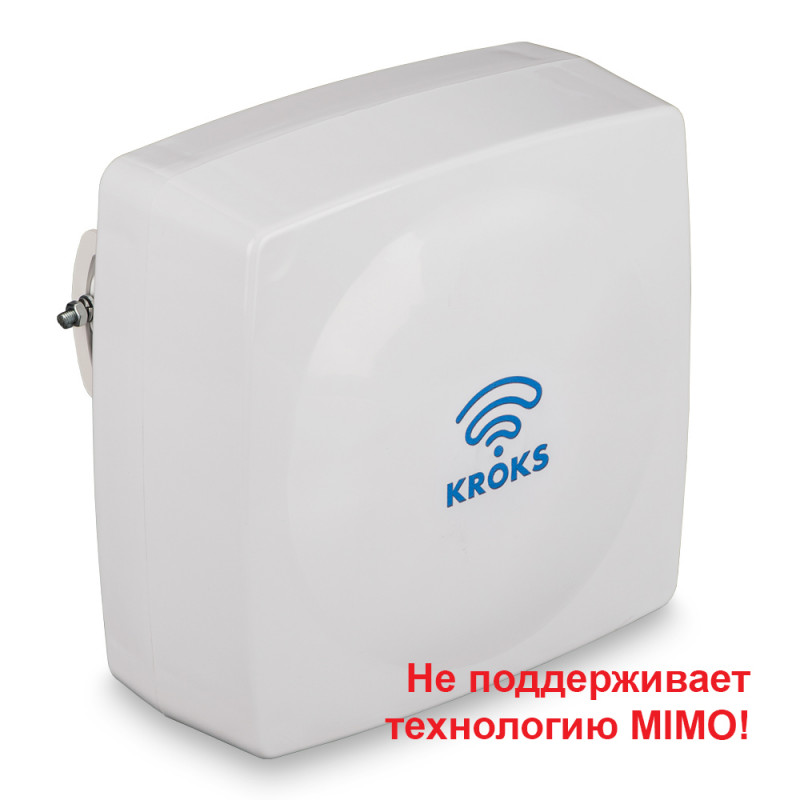

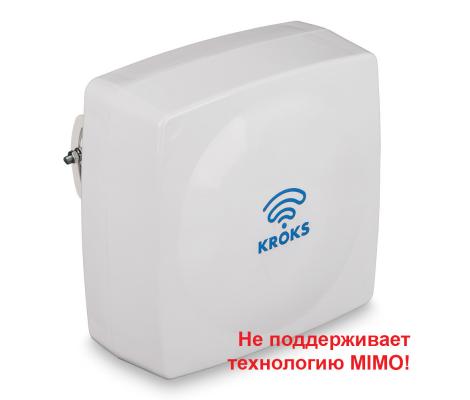

3G/4G антенна KP15-750/2900 U-BOX

Широкополосная антенна KP15–750/2900 U-BOX используется в сетях GSM900/1800, LTE800, LTE1800, 3G(UMTS2100, UMTS900), LTE2600.

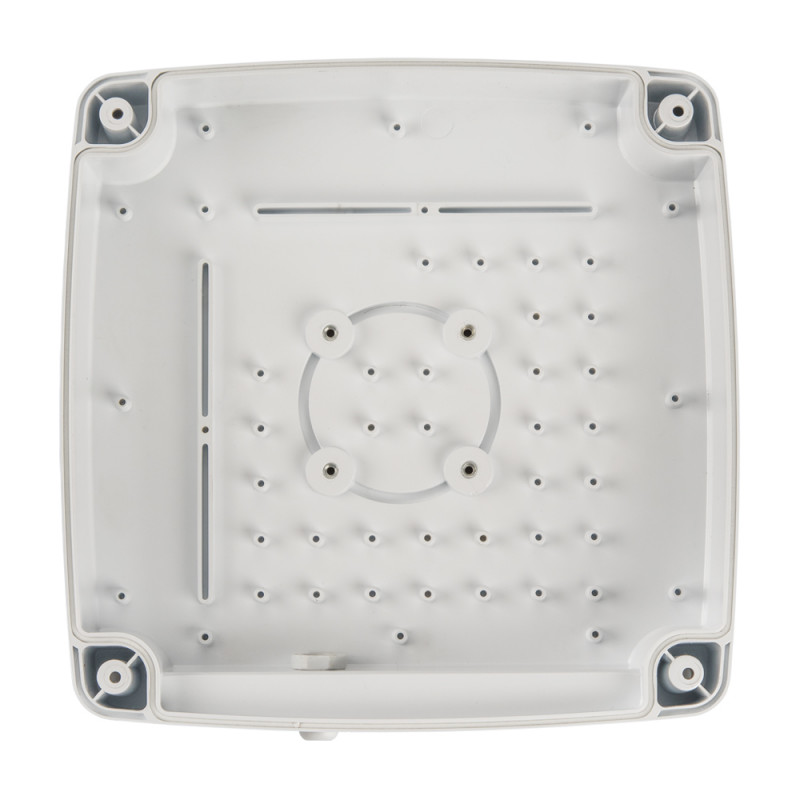

Антенна совмещена с герметичным боксом, в который можно поместить роутер и 3G/4G модем, а так же разместить PoE коммутатор емкостью до 4 портов.

Подсоединение модема к антенне происходит с помощью пигтейла, входящего в комплект антенны.

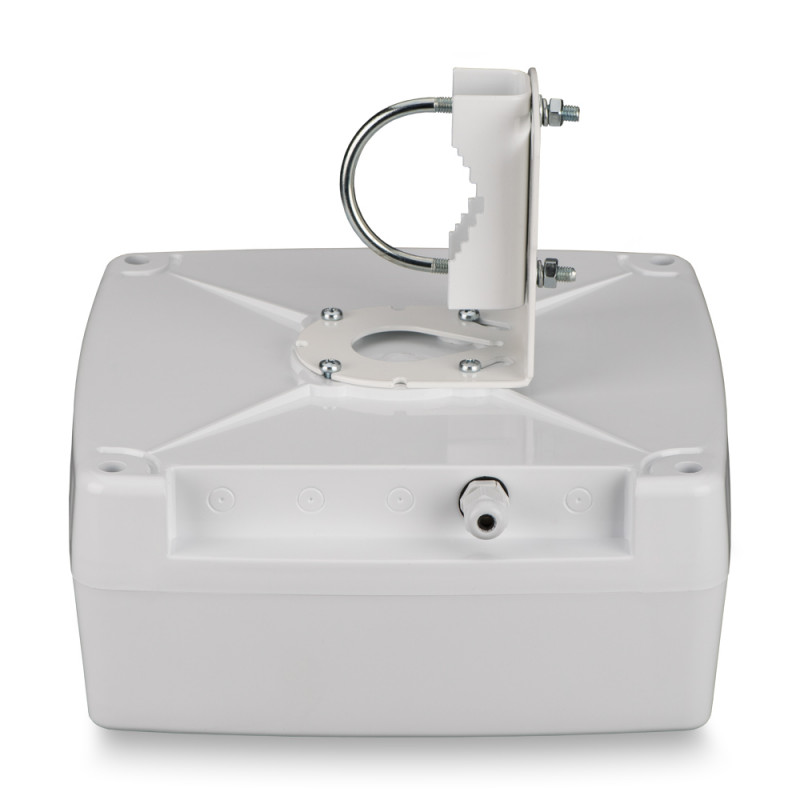

В нижней части корпуса предусмотрены места под установку пяти гермовводов, позволяющие подключить до четырех внешних IP видеокамер. Такое решение обеспечивает мобильность и быстроту установки на удаленных объектах для мобильного мониторинга.

Связь роутера или модема, с ПК или роутером, расположенными в помещении, осуществляется посредством UTP кабеля "витая пара" длиной до 100 метров. Питание оборудования и передача данных осуществляется по кабелю "витая пара".

Для питания роутера, размещённого в гермобоксе антенны,  рекомендуется дополнительно приобрести PoE инжектор питания.

Корпус антенны надежно защищает оборудование от погодных условий!

Преимущества:

• Универсальная антенна с усилением 15 дБ, работающая в стандартах GSM900/1800, LTE800, LTE1800, UMTS2100, UMTS900, LTE2600, WiFi2400

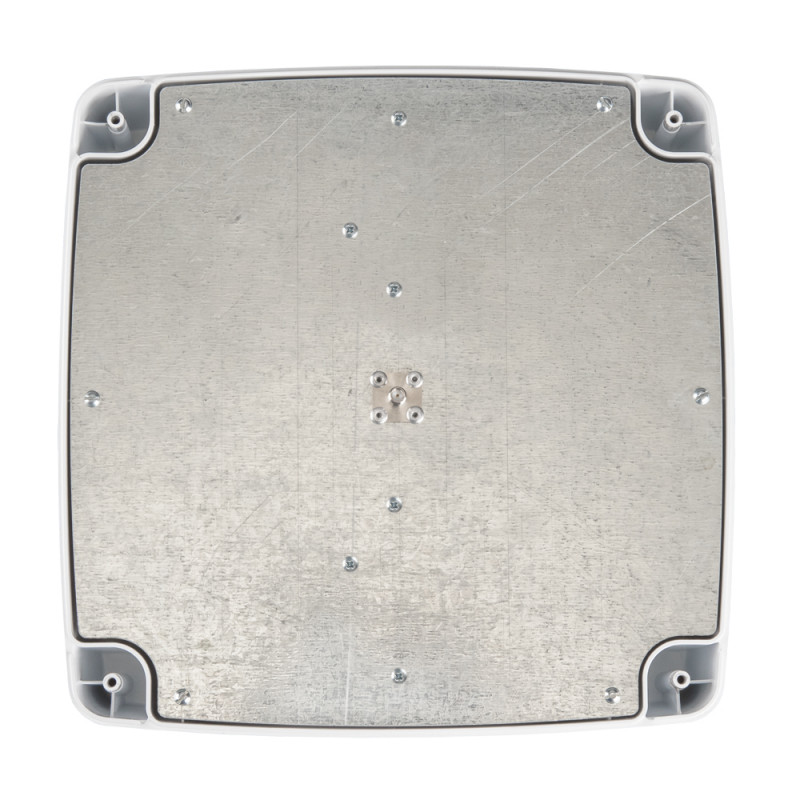

• Надежное крепление оборудования внутри корпуса антенны
• Пигтейл (адаптер) с минимальными потерями входит в комплект с антенной
• Всепогодное герметичное исполнение
• Стойкий к ультрафиолету и морозу ABS материал корпуса
• Удобный корпус с возможностью многократной сборки-разборки

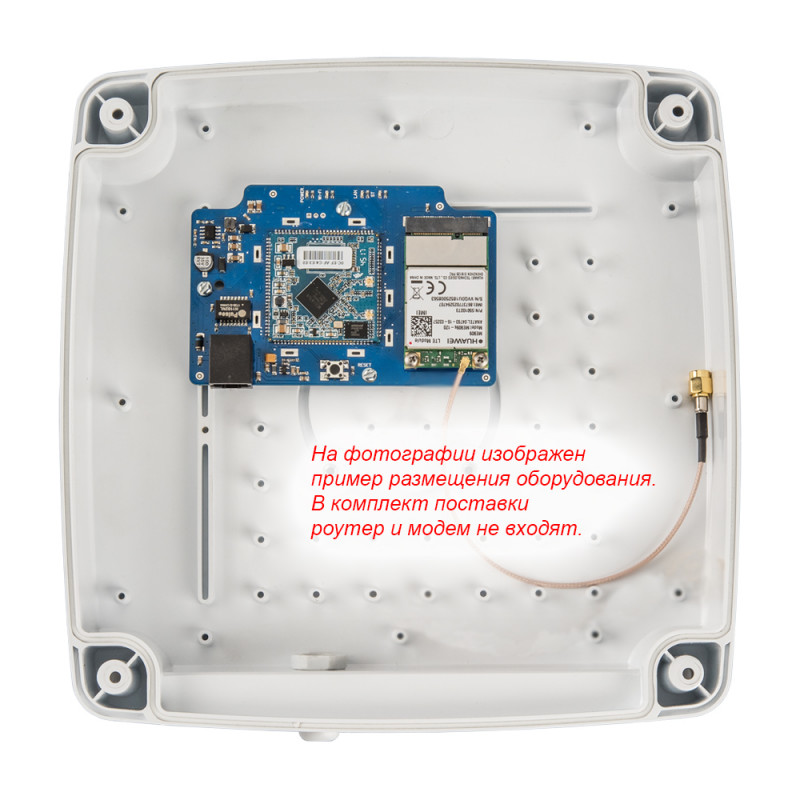

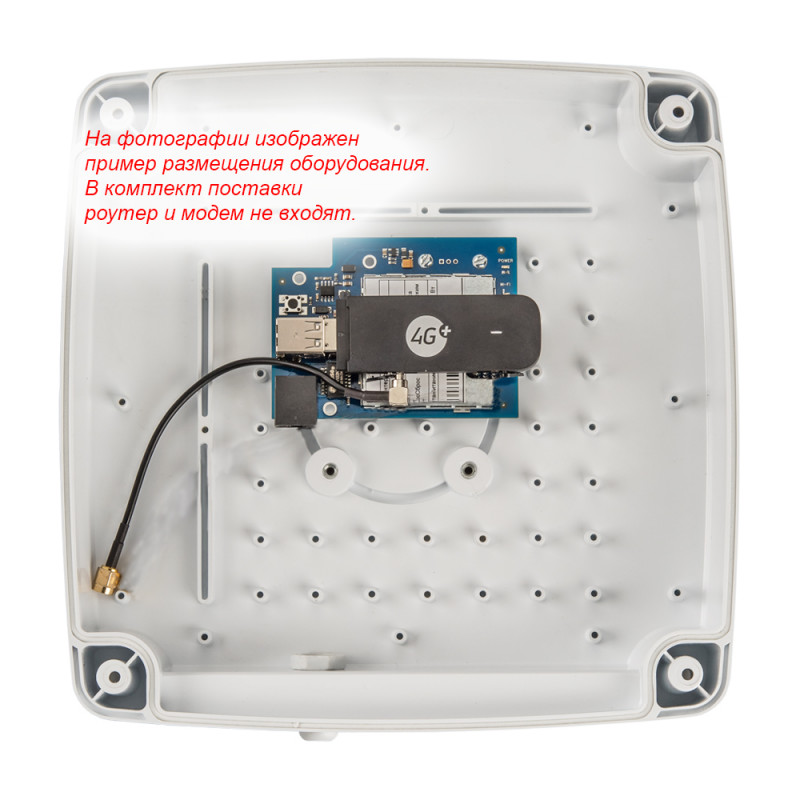

Роутеры, представленные на фотографиях к товару, не входят в комплект поставки. Их необходимо приобретать отдельно.

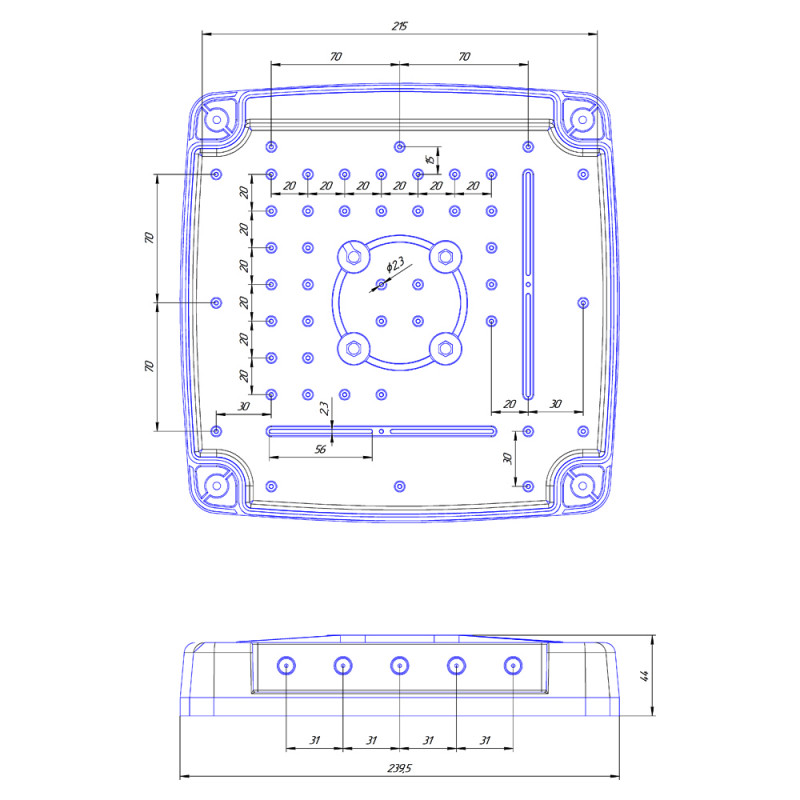

Габариты (длина , ширина , высота ), мм
240 x 240 x 100

Габариты в упаковке (длина , ширина , высота ), мм
255 x 255 x 115
Масса в упаковке, грамм
1600
Количество товара в упаковке, шт
12

Рабочий диапазон частот, МГц
790-960
1700-2900
Усиление антенны, дБ
8-15
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 ... +80
Максимально допустимая влажность воздуха, %
100
Стандарт связи

• LTE 1800
• WiFi 2400
• Многодиапазонная
• UMTS 2100
• LTE 2600
• LTE 800
• UMTS 900
• GSM 1800
• GSM 900
• LTE 1800
• WiFi 2400

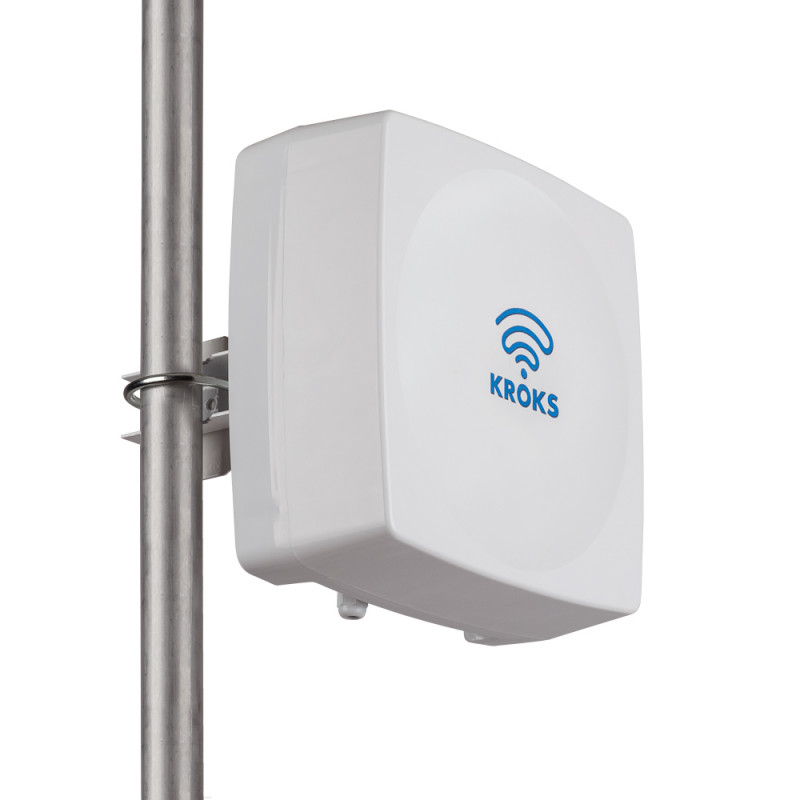

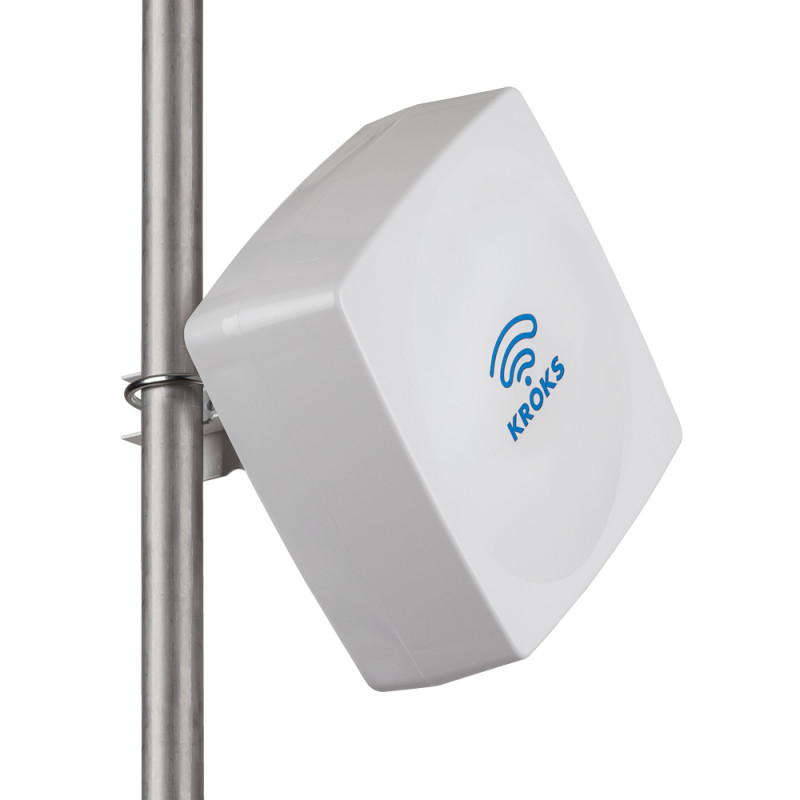

Тип монтажа
на трубу
Тип исполнения
Панельная
С гермобоксом

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

КСВН:

Коэффициент усиления:

• Антенна KROKS KP15-750/2900 U-BOX

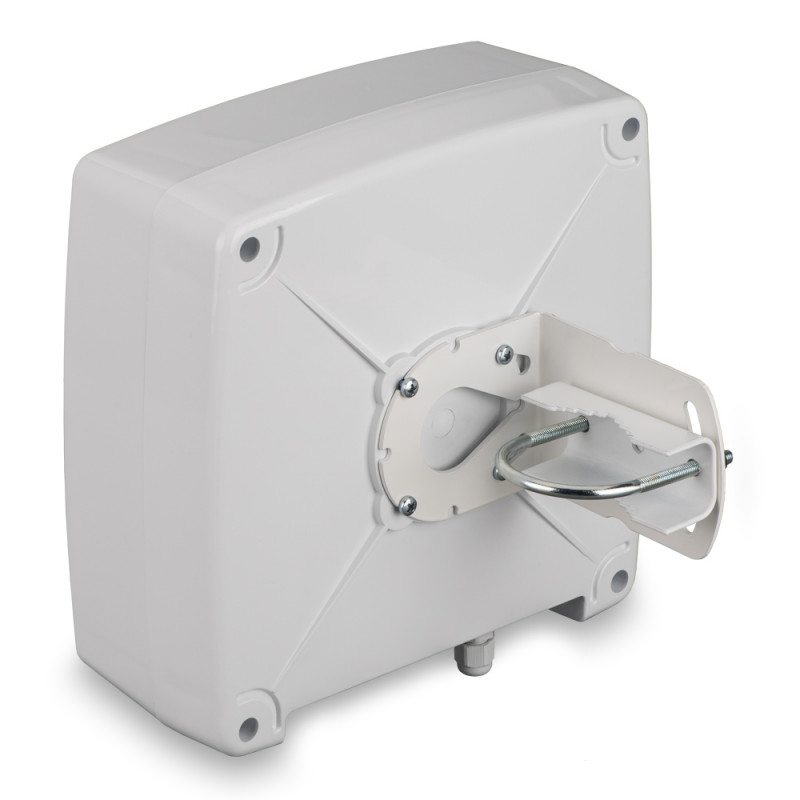

• Кронштейн угловой
• Хомут с метизами для крепления на мачте
• Пигтейл SMA (male) - CRC9, SMA (male) - U.fl, SMA (male) - MMCX (по выбору покупателя)
• Руководство по эксплуатации (паспорт)
• Упаковка
