AX-2000 OFFSET BOX - 3G облучатель для офсетного спутникового рефлектора

Самое мощное решение для 3G. Облучатель офсетного рефлектора с боксом для установки USB-модема + USB-удлинитель (10 метров). Разъём - CRC9-male или TS9-male. Коэффициент усиления совместно с рефлектором свыше 20-25 dBi. F=1.9-2.2 ГГц. Потери на соединении модема и облучателя 0 dB. Скорость до 22 Мб/сек

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

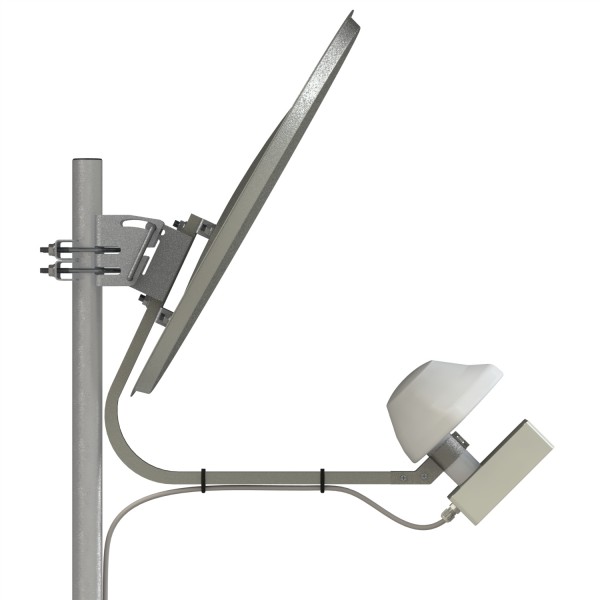

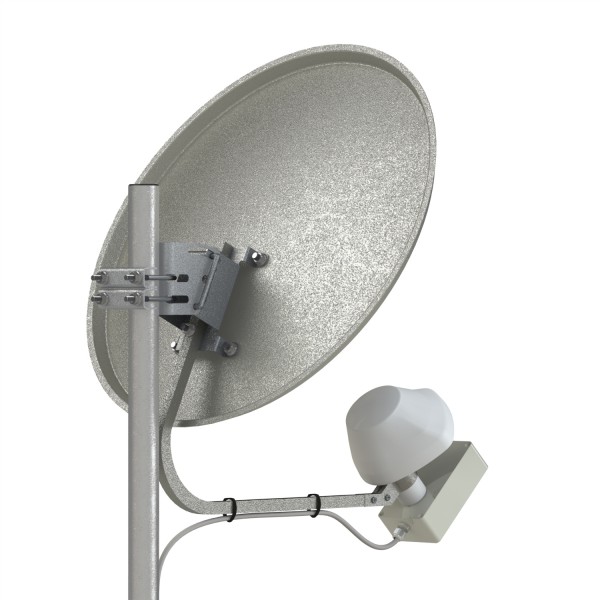

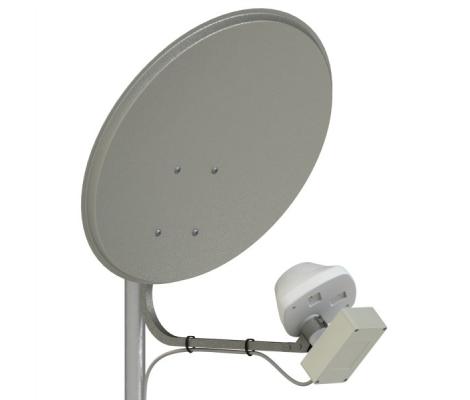

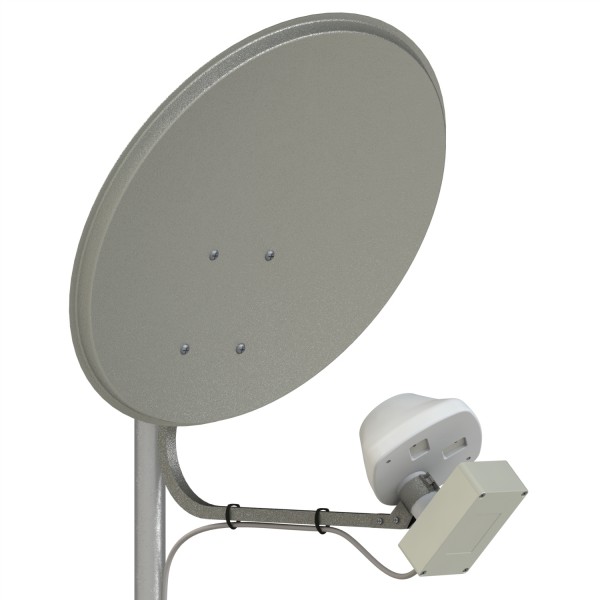

AX-2000 OFFSET BOX представляет собой облучатель спутникового рефлектора совмещенный с боксом в который можно поместить 3G модем ( UMTS2100). Облучатель снабжен интегрированным пигтейлом с разъемом CRC9-male или TS9-male. Связь модема с ПК или роутером, расположенными в помещении, осуществляется посредством разборного USB-удлинителя. Герметичный корпус облучателя защищает модем от пыли и влаги и установлен позади экрана облучателя, что позволяет размещать облучатель в фокусе стандартного спутникового рефлектора, и тем самым сохранить коэффициент усиления и минимальный уровень боковых лепестков в диаграмме направленности. Облучатель рекомендуется для совместного использования с офсетными зеркальными короткофокусными рефлекторами (предпочтительно с параметром F/D=0.5). Допустимо использование рефлекторов c F/D=0.75.

Достоинства:

Качественный облучатель с максимально возможным усилением при использовании спутникового рефлектора, работающий в стандарте 3G (1.9-2.2 ГГц, HSPA+, до 22 Мб/сек)
Возможность получения большого коэффициента усиления, недостижимого антеннами других классов (панельные, Яги, ВК)
Отсутствие потерь в кабеле между облучателем и модемом
Надежное крепление модема в боксе
Качественные разъемы для соединения модема и облучателя
Морозостойкий и ультрафиолетостойкий материал корпуса
Возможность разборки USB-удлинителя для прокладки кабеля через узкие щели и отверстия
Все в комплекте для начала работы модема

Электрические характеристики

Рабочий диапазон частот, МГц

1900-2200

Собственное усиление, dBi

9.25÷10.5

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)

0,55м	19,5dBi	17,6 гр.
0,6м	20,1dBi	15,8 гр.
0,9м	23,6dBi	10,6 гр.
1,3м	27dBi	7,2 гр.
1,5м	28,2dBi	6 гр.

Ширина ДН в Н-плоскости по уровню -10dB, град

110÷130

Ширина ДН в Е-плоскостипо уровню -10dB, град

90÷105

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,35

Допустимая мощность, Вт

Поляризация

вертикальная/горизонтальная/наклонная

Механические характеристики

Масса, г

300

Габаритные размеры, м

0,145х0,145х0,145

Разъем

SMA-male

Материал облучателя

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Облучатель AX-2000 OFFSET BOX c USB-удлинителем 10 метров и разъемами CRC9/TS9
Инструкция по установке

Инструкция (pdf, 312 KB)
