AX-1800 OFFSET MIMO BOX офсетный облучатель 4G (LTE1800)

Узкополосный облучатель 4G (LTE1800) со встроенным гермобоксом для USB-4G модема или компактного роутера. Разъемы CRC9/TS9/Uf.l/MHF4. USB-удлинитель 10 метров. F=1700-1900 МГц. КУ=2 х 23dBi с рефлектором ф=90см. Поляризация X-pol.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

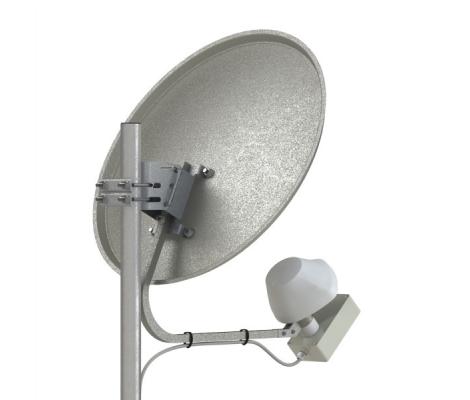

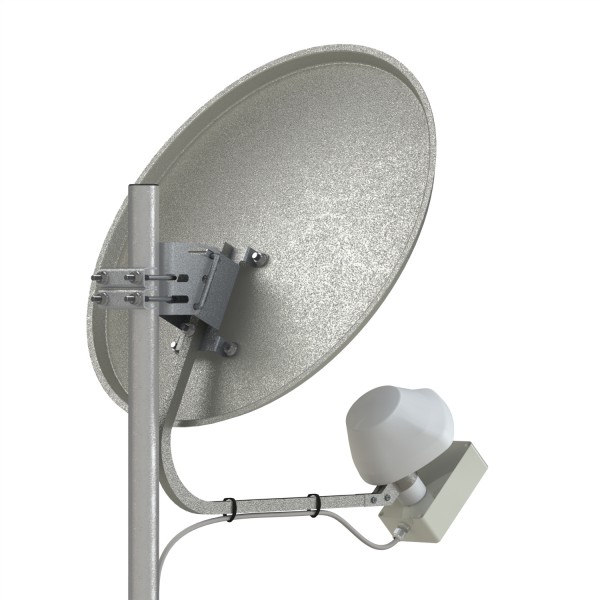

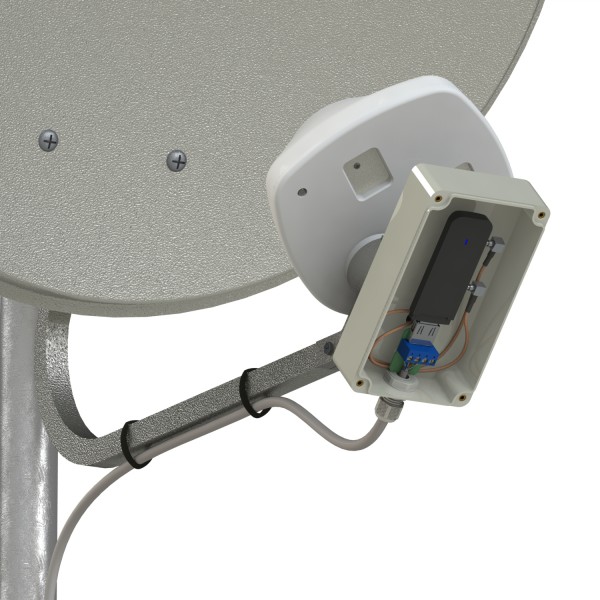

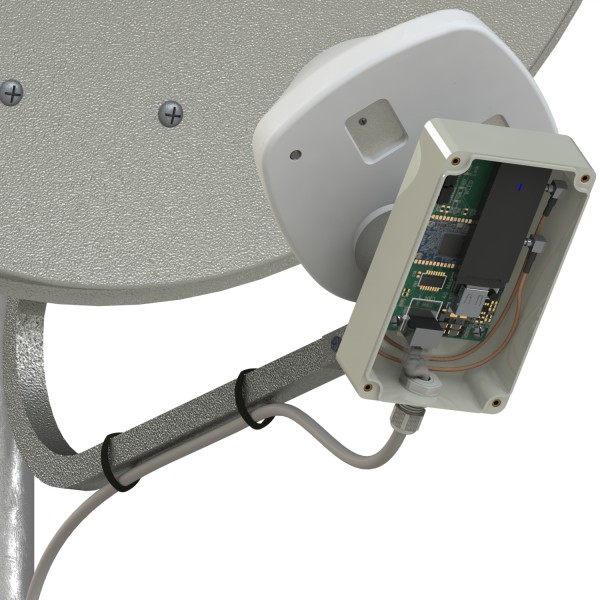

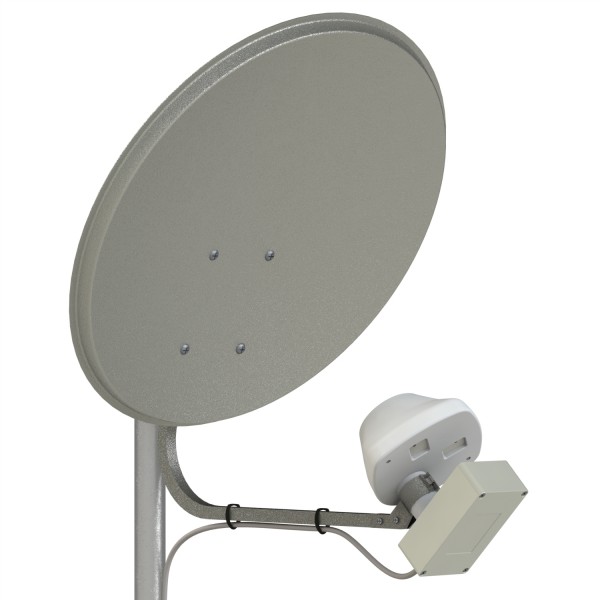

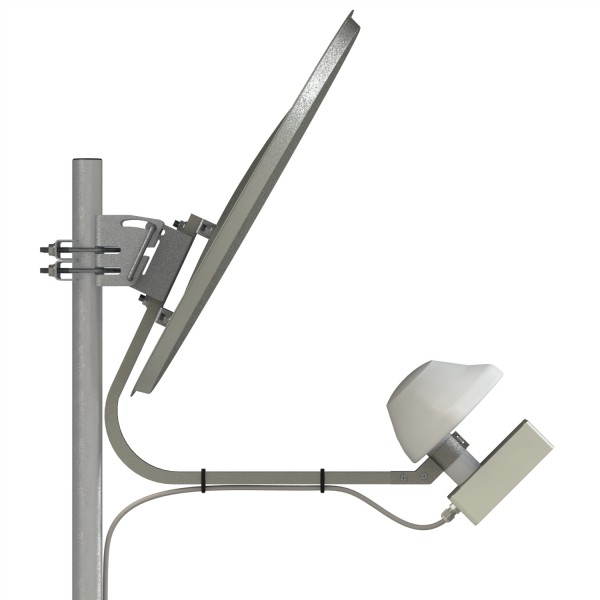

AX-1800 OFFSET MIMO BOX представляет собой облучатель параболического рефлектора для диапазона 1700-1900 МГц (Band 3), совмещенный с боксом, в который можно поместить 3G/4G модем. Облучатель снабжен гибкими джамперами с разъемами CRC9/TS9/Uf.l/MHF4. Связь модема с ПК или роутером, расположенными в помещении, осуществляется посредством USB-удлинителя. USB-удлинитель разборный и удобен при прокладке кабеля через отверстия в стенах. Бокс облучателя герметичен, защищает модем от пыли, брызг воды, но может быть снабжен сливными отверстиями. Защитный бокс облучателя установлен позади экрана облучателя, что позволяет размещать облучатель в фокусе стандартного спутникового рефлектора, и тем самым сохранить коэффициент усиления и минимальный уровень боковых лепестков в диаграмме направленности. Облучатель рекомендуется для совместного использования с офсетными зеркальными короткофокусными рефлекторами (предпочтительно с параметром F/D=0.5). Допустимо использование рефлекторов c F/D=0.75.

Достоинства:

Оптимальный облучатель для работы в LTE1800 (Band3)
Возможность получения большого коэффициента усиления, недостижимого антеннами других классов (панельные, Яги, ВК)
Отсутствие потерь в кабеле между антенной и модемом
Надежное крепление модема в боксе
Качественные разъемы для соединения модема и антенны
Герметичное исполнение
Морозостойкий и ультрафиолетостойкий материал корпуса
Возможность многократной сборки-разборки бокса
Все в комплекте для начала работы модема

Электрические характеристики

Рабочий диапазон частот, МГц

1700-1900

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности

по уровню -3дБ при различных диаметрах офсетной параболической антенны

(на частоте 1800 МГц)

0,55м	18,5dBi	15 гр.
0,6м	19,5dBi	14 гр.
0,9м	23dBi	9,5 гр.
1,3м	26,0dBi	6,5 гр.
1,5м	27,5dBi	6 гр.

Ширина ДН в Н-плоскости по уровню -10dB, град

110÷120

Ширина ДН в Е-плоскостипо уровню -10dB, град

90÷96

Развязка между входами антенны, не менее dB

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Поляризация

вертикальная+горизонтальная

Механические характеристики

Масса, г

410

Габаритные размеры, м

0,145х0,145х0,145

Разъемы

2 х CRC9/TS9/Uf.l/MHF4, USB A-male, USB A-female

Материал облучателя

оцинкованная сталь, латунь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Зависимость КСВН облучателя от частоты

Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0,6м

	Частота
	1710 МГЦ	1880 МГц
Вход №1, вертикальная плоскость
Вход №1, горизонтальная плоскость
Вход №2, вертикальная плоскость
Вход №2, горизонтальная плоскость

Зависимость коэффициента усиления облучателя (дБ, вертикальная линия) от частоты (ГГц, горизонтальная линия) при помещении его в фокус офсетных параболических антенн (F/D=0.5) диаметрами 0,6м (красная кривая) и 0,9м (синяя кривая)

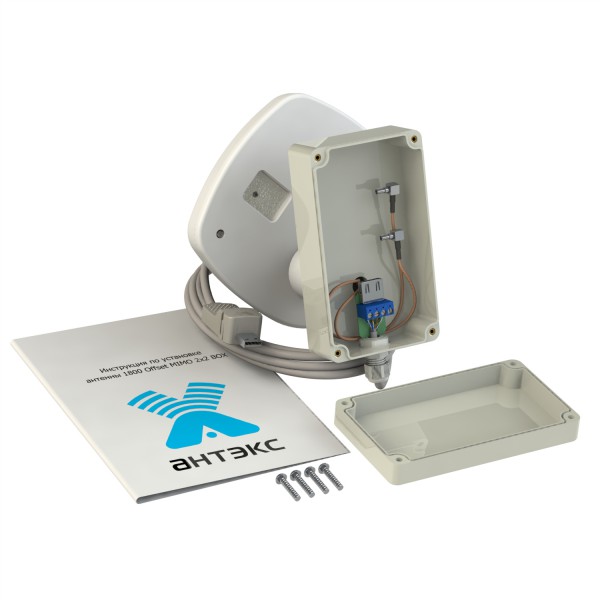

Облучатель AX-1800 OFFSET MIMO BOX c USB-удлинителем 10 метров и разъемами CRC9
Узел крепления на мачту
Инструкция по установке
Упаковка (картон+полиэтилен)

Инструкция (pdf, 312 KB)
