AGATA MIMO 2x2 BOX - широкополосная панельная антенна с боксом для модема 4G/3G/2G (15-17 dBi)

Универсальная панельная антенна 15-17 dBi (1.7-2.7ГГц) + гермобокс для модемов Е392,E3276(М150-1)+ USB-удлинитель 10м. Разъём - 2 х SMA-male

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна AGATA MIMO 2x2 BOX с герметичным боксом для USB 3G/4G модема является готовым решением для усиления сигнала 2G/3G/LTE. Тип антенны – синфазная решетка. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне сигнала. Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем. Данное решение позволяет получить выигрыш в усилении сигнала до 6 дБ (при сравнении с кабелем РК50-3-18 10 метров), что может быть решающим фактором в улучшении связи.

Достоинства:

Низкие потери в тракте от антенны к модему
Антенна удобна при установке на фасадах зданий.
Крепление антенны позволяет изменять угол наклона антенны.
Активные излучателя антенны укрыты в пластиковый корпус.
Герметичный бокс обеспечивает защиту модема от влаги по классу IP65.
Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi	15-16
Усиление в диапазоне WIFI (2.4ГГц), dBi	17
Усиление в диапазоне 4G (LTE2600), dBi	17-17.5
Ширина ДН в Н-плоскости, град (канал 1/канал 2)	30-45/15-23
Ширина ДН в Е-плоскости, град (канал 1/канал 2)	15-23/30-45
Уровень боковых лепестков, не более	-12dB
Уровень кроссполяризации, не более	-25dB
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.5
Изоляция между портами, дБ	более 30
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса антенны, крепления, бокса, удлинителя г	3900
Крепление	мачта диаметром 20-52мм
Габаритные размеры без крепления, м	0,41х0,41х0,06

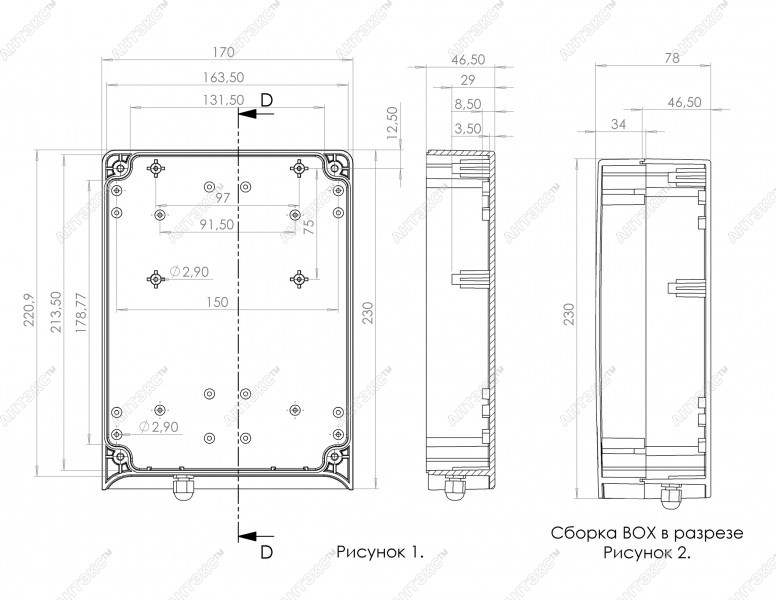

Внутренние размеры герметичного бокса, м	0.21x0.16x0.065
Допустимая скорость ветра, м/сек	20
Разъем	2 х SMA-male
Материал защитной коробки	Поликарбонат+ABS
Материал антенны	оцинкованная сталь, сталь
Защитное покрытие	порошковая полимерная краска

Зависимость КСВ от частоты на 1-м входе антенны AGATA MIMO 2x2

Зависимость КСВ от частоты на 2-м входе антенны AGATA MIMO 2x2

Зависимость коэффициента передачи между каналами от частоты антенны AGATA MIMO 2x2

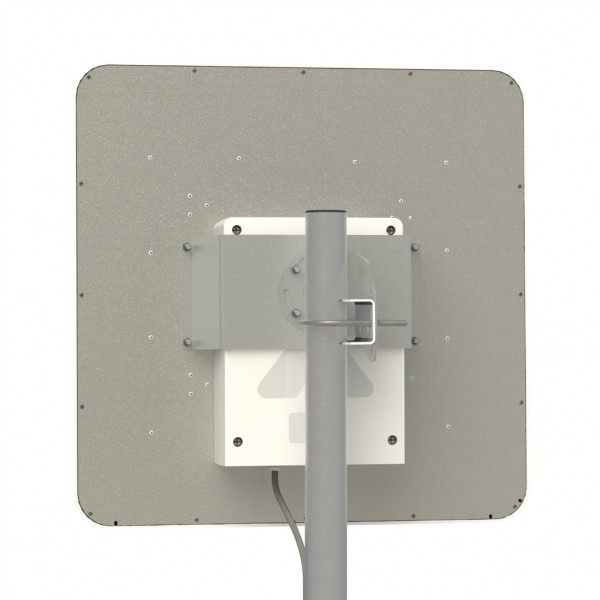

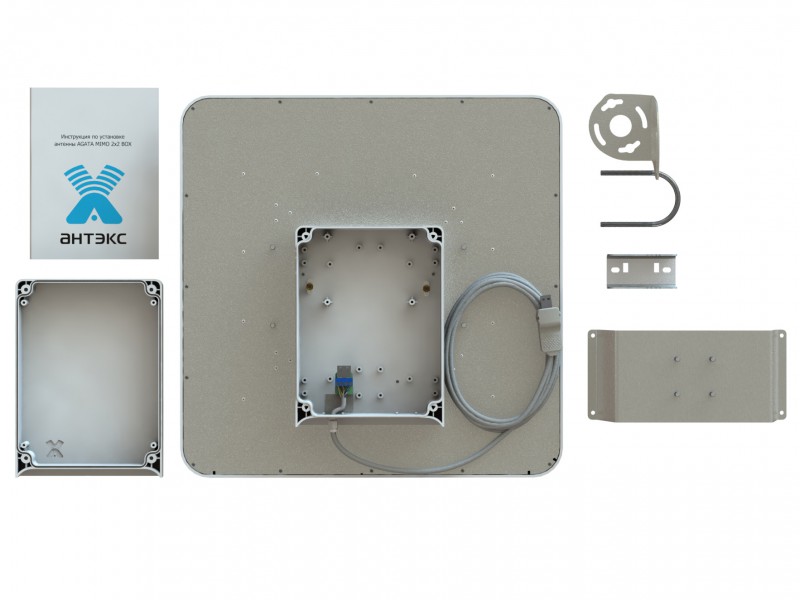

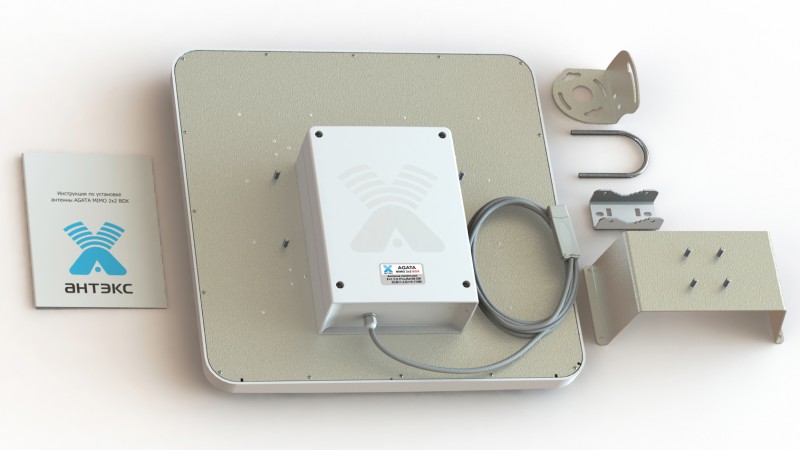

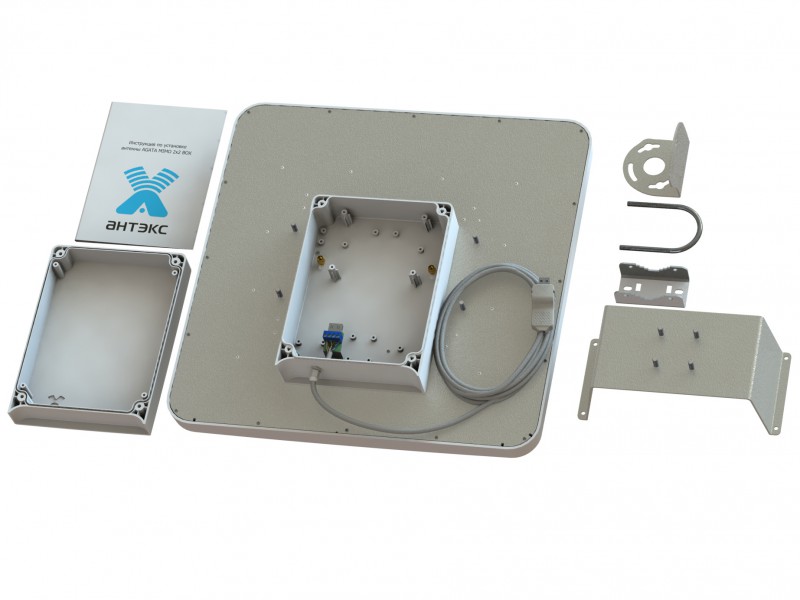

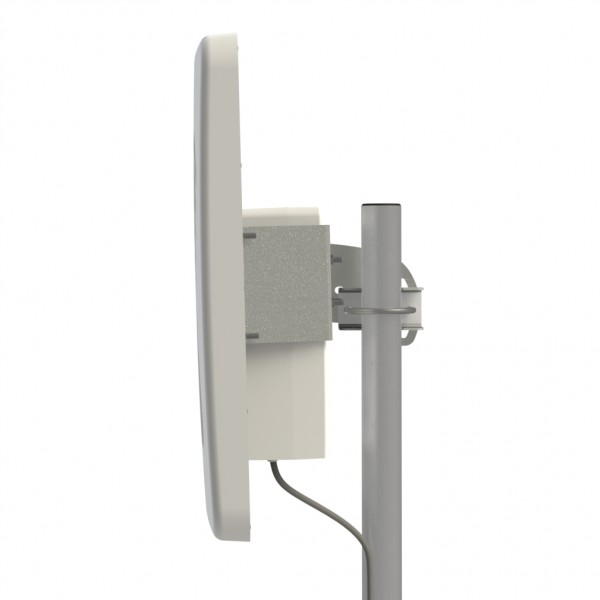

Антенна AGATA MIMO 2x2 с установленным гермобоксом
USB-удлинитель из кабеля типа FTP CAT5 длиной 10 метров
Антенное крепление на трубу или мачту
Инструкция по установке
Упаковка из картона

Инструкция (pdf, 297 KB)
