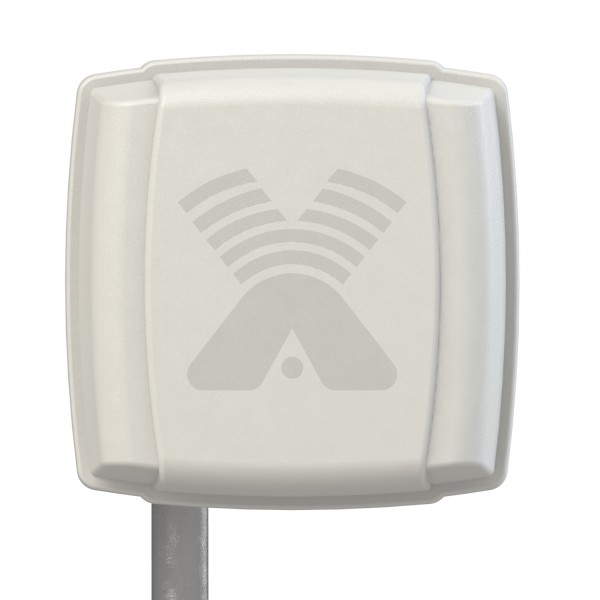

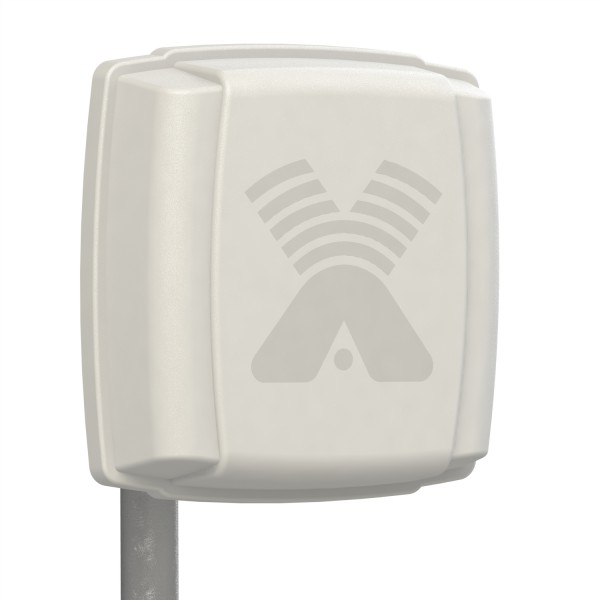

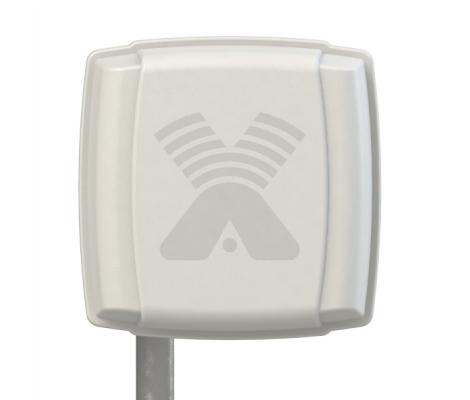

AX-407P MIMO 2x2 компактная антенна 4G (7 dBi) ( LTE450)

Компактная панельная антенна стандарта LTE4500 (452-468 МГц). КУ=7 dBi. Разъемы - 2 х N-female. Поляризация X-pol.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

AX-407P MIMO 2x2 - это компактная выносная панельная антенна для сетей 4G(LTE450). Рекомендуется к применению на границах зон обслуживания операторов, на расстоянии свыше 20 км.

Достоинства антенны AX-407P MIMO 2x2:

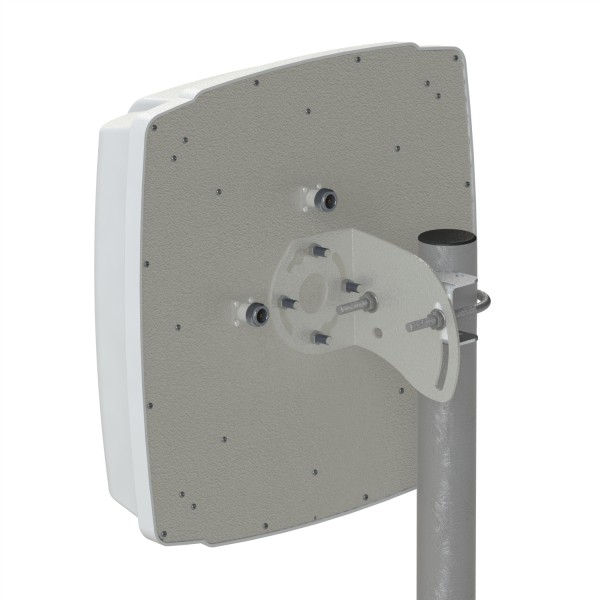

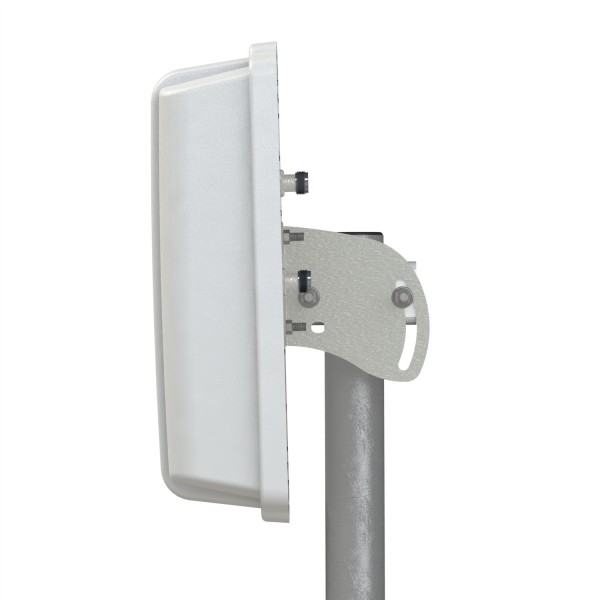

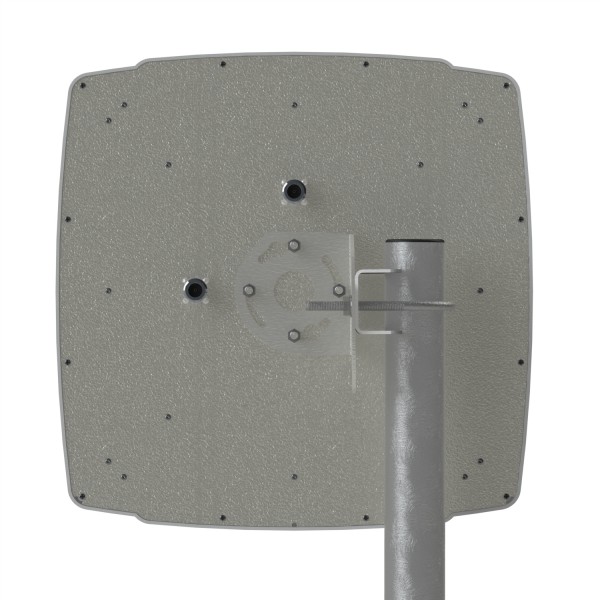

Крепление антенны позволяет изменять угол места, наклон поляризации и тем самым добиться высокого уровня сигнала и оптимального соотношения сигнал/шум.
Антенна имеет два входа, что позволяет подключить ее к современными двухвходовым модемам и роутерам.
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2,или реализовать технологию Diversity.
Антенна выполнена из оцинкованной стали, излучатели дополнительно защищены полимерным покрытием. Антенна очень компактна.
В конструкции используются надежные разъемы N-female

Электрические характеристики
Рабочий диапазон частот, МГц	452-468
Усиление, dBi	7
Ширина ДН в Н-плоскости, град	92
Ширина ДН в Е-плоскости, град	72
Отношение вперед/назад, дБ не менее	10
Развязка между каналами, дБ не менее	20
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	2.0
Допустимая мощность, Вт	20
Поляризация	вертикальная+горизонтальная или наклонная +/-45 градусов
Механические характеристики
Масса с креплением, г	1500
Габаритные размеры без крепления, м	0,3х0,3х0,1
Разъем	2 х N-female
Материал антенны	оцинкованная сталь, сталь с полимерным покрытием
Материал защитной коробки	Поликарбонат+ABS
Диапазон рабочих температур	от -50°C до +80°C

Диаграммы направленности антенны

Вход	Частота
	460МГц
Вход №1. Плоскость Н -красным цветом, плоскость Е - синим цветом
Вход №2. Плоскость Е -красным цветом, плоскость Н - синим цветом

Зависимость КСВН от частоты

Зависимость коэффициента передачи между входами антенны(развязка)

Антенна AX-407P MIMO 2x2
Мачтовый крепеж
Инструкция по настройке/установке
Упаковка из микрогофрокартона и полиэтилена

Инструкция (pdf, 333 KB)
