AX-1800 OFFSET офсетный облучатель 4G (LTE1800) 50 Ом

Эффективный узкополосный облучатель офсетной зеркальной антенны для сетей 4G (LTE1800). F=1.7-1.9 ГГц, Результирующий КУ с рефлектором до 27dBi. Тип разъема - N-female (50 Ом). Спутниковая офсетная "тарелка" в комплект не входит!!!

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

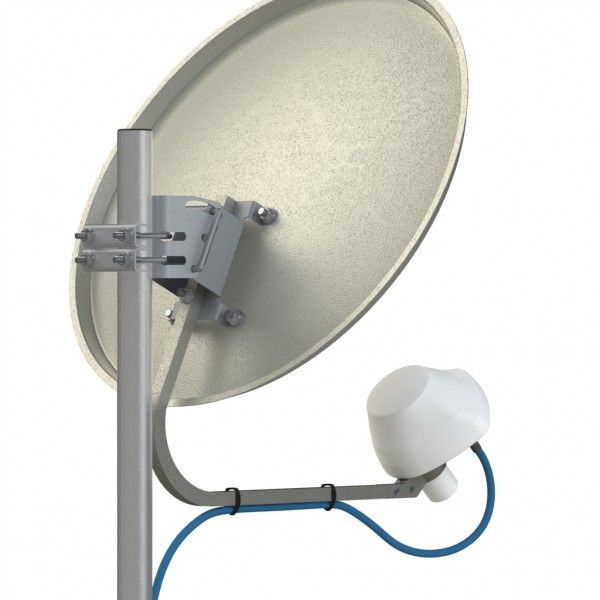

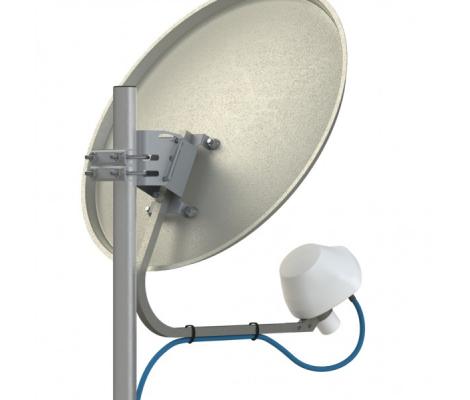

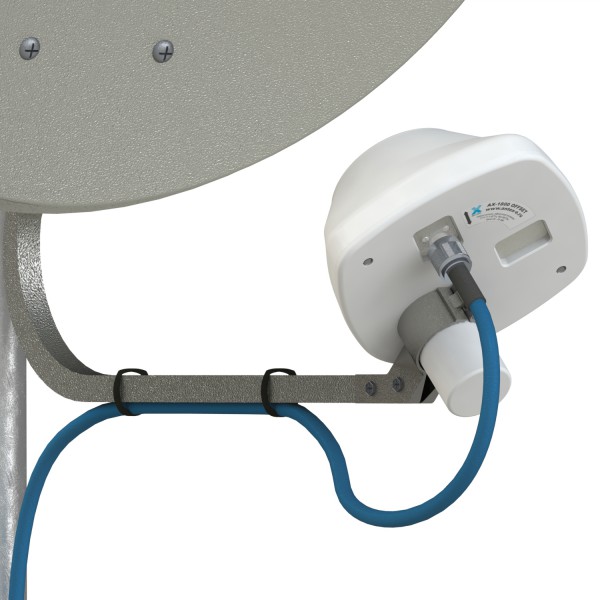

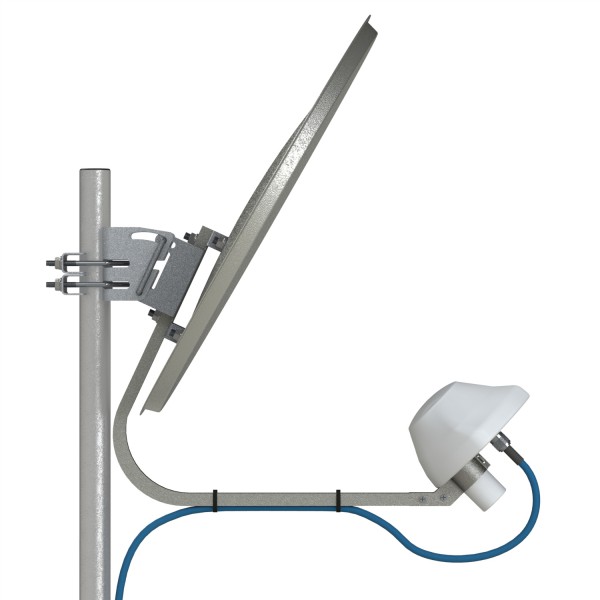

Облучатель AX-1800 OFFSET используется совместно с офсетной зеркальной антенной (не входит в комплект) для увеличения дальности работы 4G-модемов, в диапазоне 1.7÷1.9 ГГц. Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов.

Достоинства антенны AX-1800 OFFSET

Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Разъемы антенны имеют короткое замыкание по постоянному току между внешними и внутренними проводниками.
Для подключения облучателя к роутеру/модему используется кабель с волновым сопротивлением 50 Ом. Соединения обеспечиваются при помощи надежных разъемов типа N.
Компоновка облучателя позволяет устанавливать вертикальную поляризацию, горизонтальную и наклонную.

Электрические характеристики

Рабочий диапазон частот, МГц

1700-1900

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности

по уровню -3дБ при различных диаметрах офсетной параболической антенны

(на частоте 1800 МГц)

0,55м	18,5dBi	15 гр.
0,6м	19,5dBi	14 гр.
0,9м	23dBi	9,5 гр.
1,3м	26,0dBi	6,5 гр.
1,5м	27,5dBi	6 гр.

Ширина ДН в Н-плоскости по уровню -10dB, град

110÷120

Ширина ДН в Е-плоскостипо уровню -10dB, град

90÷96

Развязка между входами антенны, не менее dB

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Поляризация

вертикальная+горизонтальная

Механические характеристики

Масса, г

380

Габаритные размеры, м

0,145х0,145х0,145

Разъемы

N-female

Материал облучателя

оцинкованная сталь, латунь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0,6м

	Частота
	1710 МГЦ	1880 МГц
Вход №1, вертикальная плоскость
Вход №1, горизонтальная плоскость
Вход №2, вертикальная плоскость
Вход №2, горизонтальная плоскость

Зависимость коэффициента усиления облучателя (дБ, вертикальная линия) от частоты (ГГц, горизонтальная линия) при помещении его в фокус офсетных параболических антенн диаметрами 0,6м (красная кривая) и 0,9м (синяя кривая)

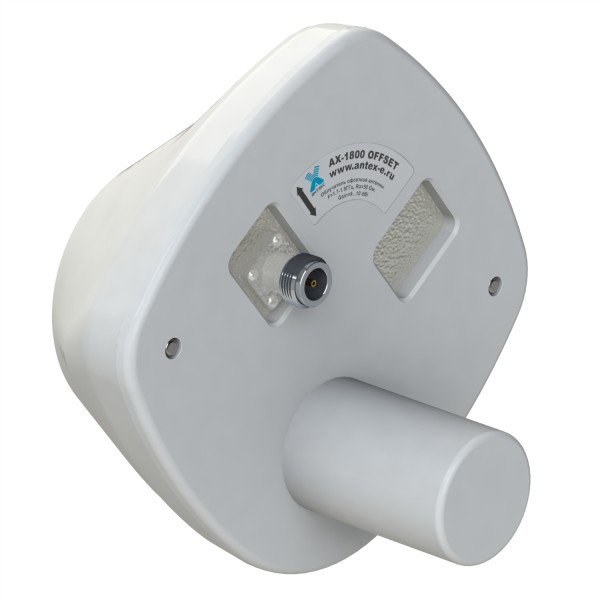

Облучатель AX-1800 OFFSET с разъемам типа N-female
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена

Инструкция (pdf, 376 KB)
