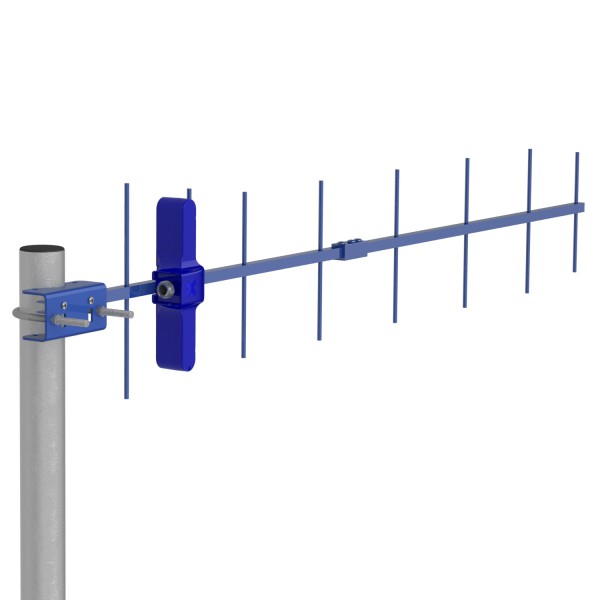

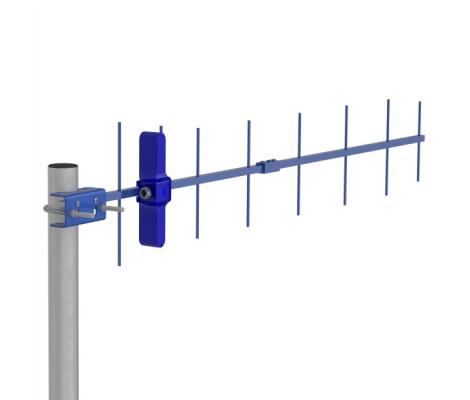

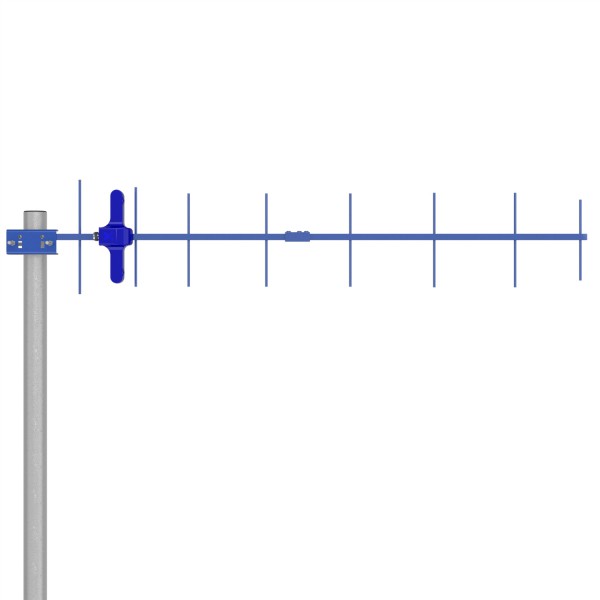

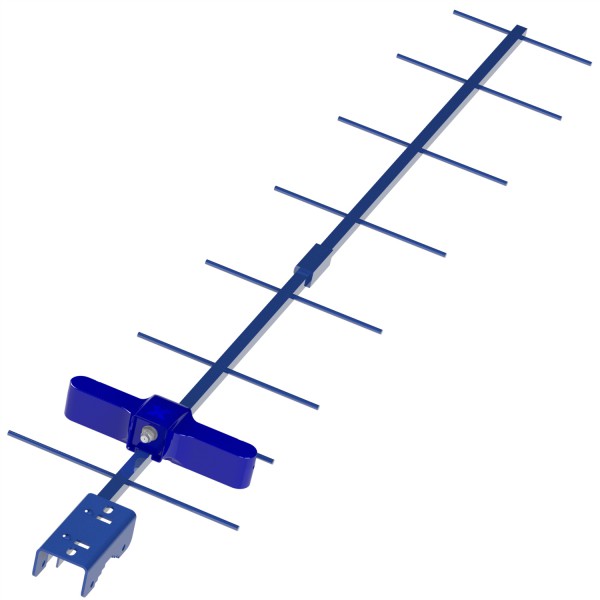

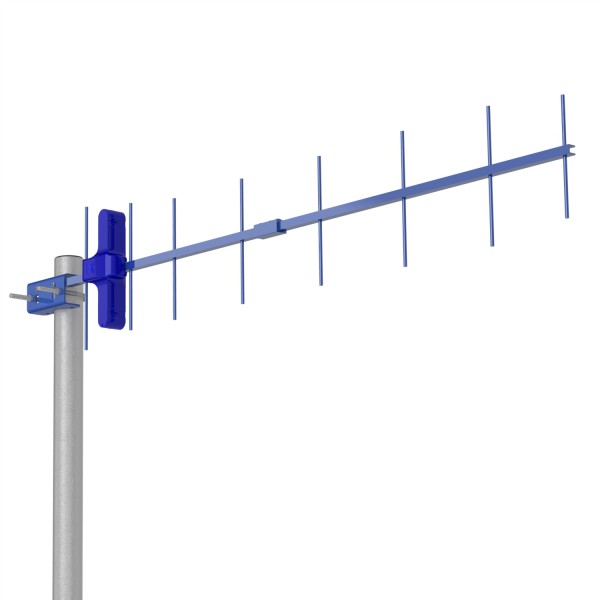

AX-813Y - внешняя направленная антенна LTE800 (13 Дб)

Выносная направленная антенна LTE800. КУ=13dBi.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Антенна АX-813Y предназначена для использования в комплекте с USB-модемами стандарта LTE800. АX-813Y улучшает качество связи на границах зон обслуживания операторами. Тип антенны - "волновой канал" (Яги).

Достоинства антенны АX-813Y:

Точка питания активного излучателя антенны надежно укрыты от осадков и агрессивных воздействий термоусадочной трубкой и герметиком.
Разъем антенны жестко закреплен на защитном корпусе активного вибратора.
Тип разъема устанавливается по заказу. Для удобства транспортировки антенна может быть разобрана на две части.

Электрические характеристики
Рабочий диапазон частот, МГц	760-870
Усиление, dBi	11.0-14.5
Ширина ДН в Н-плоскости, град	40-52
Ширина ДН в Е-плоскости, град	48-56
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса с креплением, г	400
Диаметр мачты, мм	30-60
Габаритные размеры, м	1,0х0,19х0,065
Допустимая скорость ветра, м/сек	30
Разъем	N-female/SMA-male
Количество элементов	9
Материал излучателя	АД31
Материал траверсы	АМГ3,АД31
Материал крепления	АД31, сталь
Защитное покрытие	порошковая полимерная краска

Диаграммы направленности антенны

Плоскость	Частота
Плоскость	790МГц	820МГц	830МГц	860 МГц
Плоскость E -красным цветом, плоскость H - синим цветом

Зависимость КСВН от частоты

Антенна AX-813Y
Инструкция по установке
Упаковка из полиэтилена

Инструкция (pdf, 306 KB)
