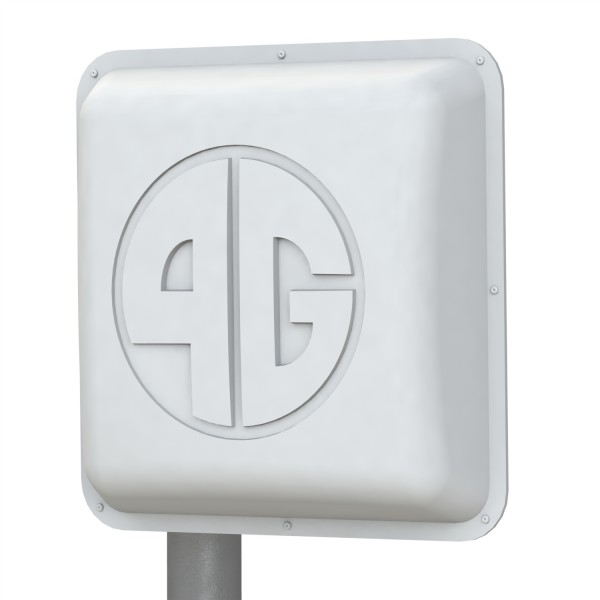

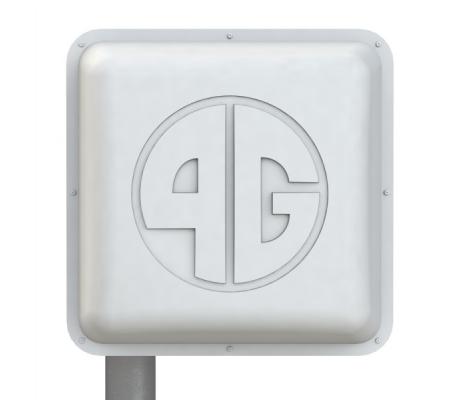

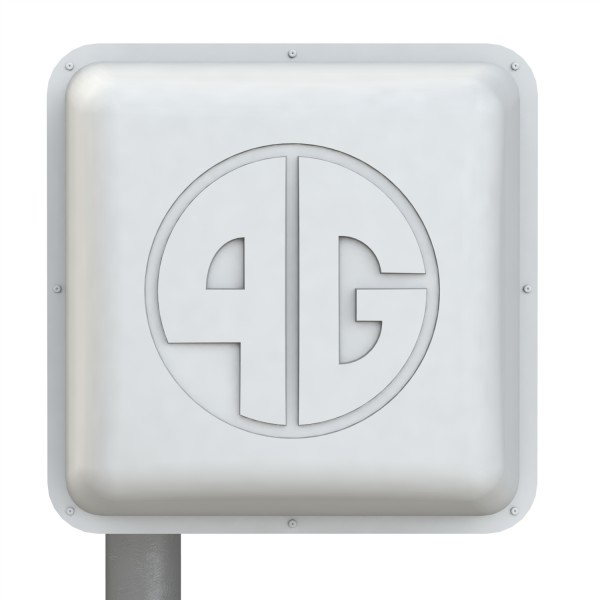

AX-809P MIMO 2x2 - панельная антенна для 4G LTE800

Панельная антенна стандарта 4G LTE800 для модемов Huawei Е392, E3276(М150-1),Мегафон М100-4. F=790-870МГц, КУ=9dBi, разъемы 2хN-female, +45/-45 поляризации,развязка между каналами более 28дБ. Скорость передачи данных до 150Мб/с.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

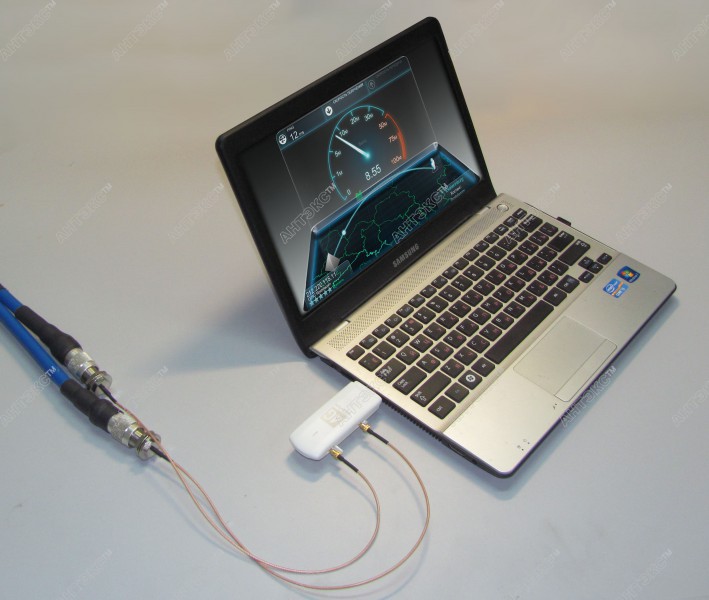

Панельная антенна АX-809P MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE 800 диапазона 790-870МГц. АX-809P MIMO 2х2 является антенной средней направленности и рекомендуется к применению на не значительном удалении от базовой станции (до 5-10 км). Благодаря поддержки антенной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE 800 ( Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.

Достоинства антенны АX-809P MIMO 2х2:

Антенна представляет собой двухвходовый резонатор с разносом каналов по поляризации. Наклон поляризации антенн +45/-45 или 0/90 градусов.
Пластиковый корпус надежно защищает активные излучателя антенны от осадков. Антенна выполнена из оцинкованной стали и защищена от коррозии полимерно-порошковым покрытием.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника. На антеннах предусмотрено подключение провода заземления.

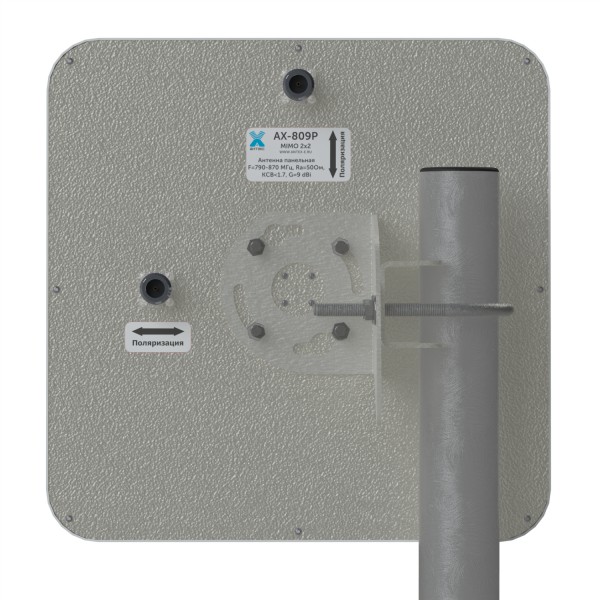

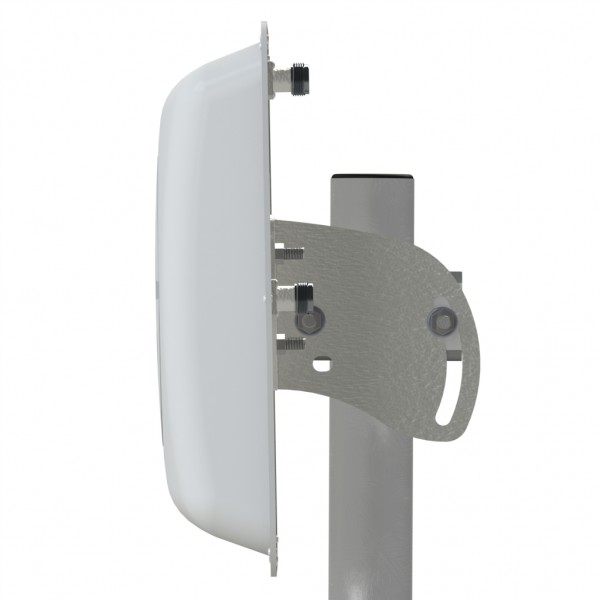

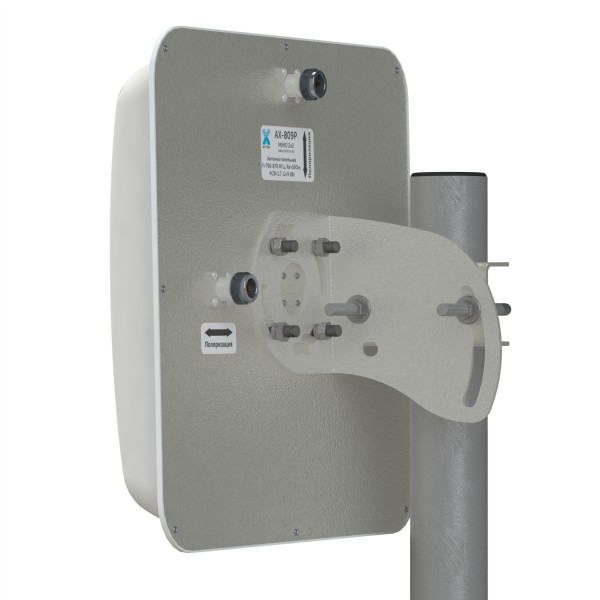

Крепление позволяет изменять угол наклона антенны и угол наклона поляризации излучаемого сигнала.

Электрические характеристики	AX-809P MIMO 2x2
Рабочий диапазон частот, МГц	790-870
Усиление, dBi	9 х 2
Ширина ДН в плоскости вектора E, градусы	52
Ширина ДН в плоскости вектора H, градусы	72
Отношение вперед/назад, дБ	15
Развязка между портами, не менее	24 dB
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.7
Допустимая мощность, Вт	50
Поляризация	гор.+верт. или наклонные +45/-45
Механические характеристики
Масса с креплением, г	1235
Крепление	мачта диаметром 25-52мм
Диапазон рабочих температур,гр. Цельсия	-40....+60
Габаритные размеры без крепления, м	0,24х0,24х0,04
Допустимая скорость ветра, м/сек	50
Разъем	2хN-female
Материал защитного кожуха	ABS-пластик с защитой от ультрафиолетового излучения
Материал антенны	оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Диаграммы направленностиа антенны

Вход	Частота
Вход	780МГц	860МГц
Вход №1. Плоскость Н -красным цветом, плоскость Е - синим цветом
Вход №2. Плоскость Е -красным цветом, плоскость Н - синим цветом

Коэффициент передачи между портами антенны:

КСВ на входах антенны:

Антенна AX-809P MIMO 2x2
Мачтовое крепление
Инструкция
Упаковка из микрогофрокартона

Инструкция (pdf, 371 KB)
