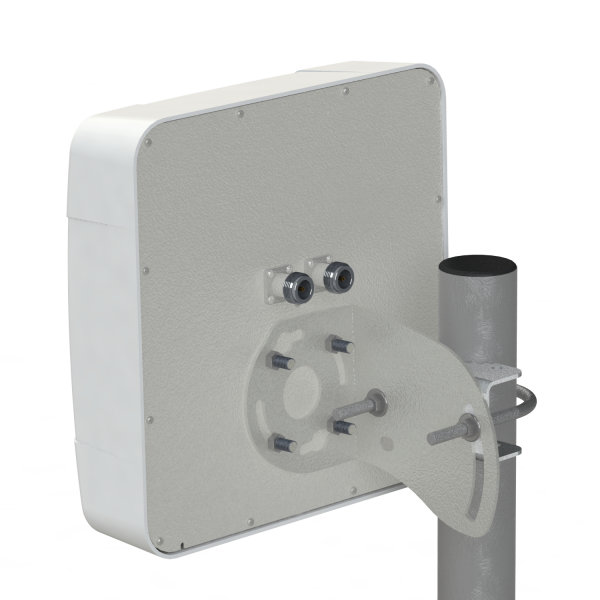

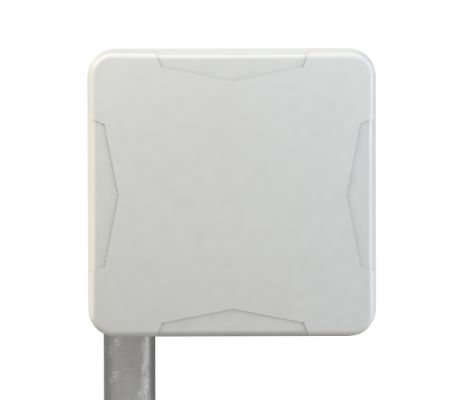

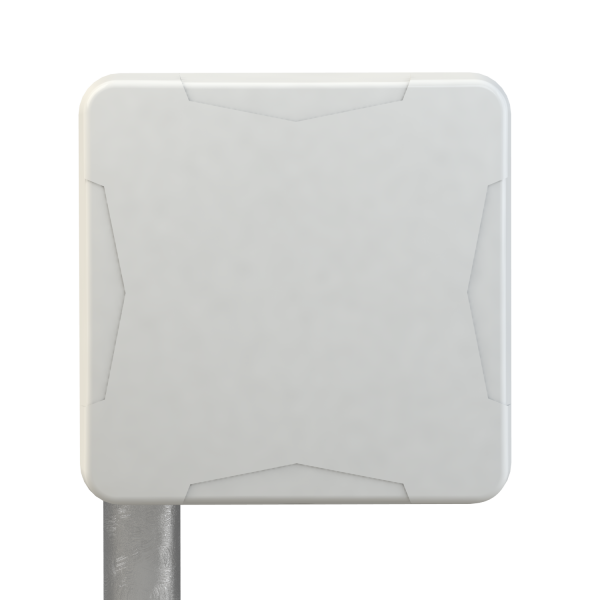

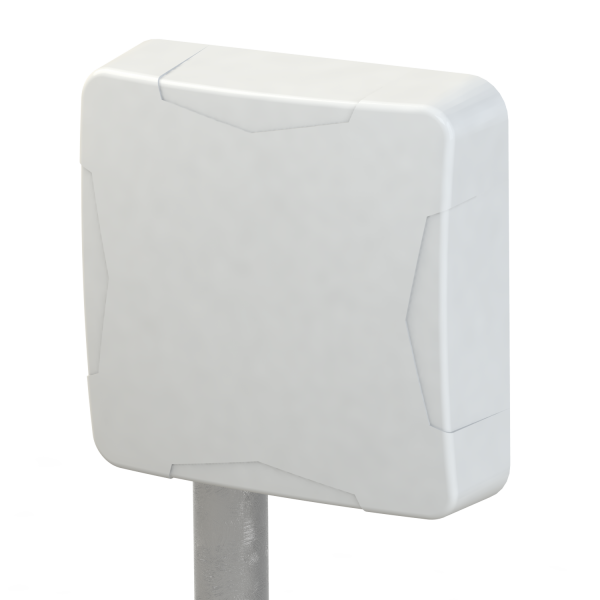

AX-808P MIMO 2x2 - панельная антенна для 4G LTE800, 3G UMTS900

Компактная панельная антенна стандарта 4G LTE800 и 3G UMTS900 для модемов Huawei Е3372, E3272, E3276(М150-1),Мегафон М100-4 и др. F=790-870МГц, КУ=8dBi, разъемы 2хN-female, +45/-45 поляризации,развязка между каналами более 28дБ.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна АX-808P MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных  стандарта LTE 800 и UMTS900, диапазона 790-960МГц. АX-808P MIMO 2х2 является антенной средней направленности и рекомендуется к применению на не значительном удалении от базовой станции (до 5-10 км). Благодаря поддержке антенной технологии MIMO 2x2, скорость приема/передачи данных будет достигать максимально возможных значений и ограничиваться только возможностями оператора.

Достоинства антенны АX-808P MIMO 2х2:

    • Антенна представляет собой систему из широкополосных вибраторов с разносом каналов по поляризации. Наклон поляризации антенн +45/-45 или 0/90 градусов.
    • Пластиковый корпус надежно защищает активные излучателя антенны от осадков. Антенна выполнена из оцинкованной стали и защищена от коррозии полимерно-порошковым покрытием.

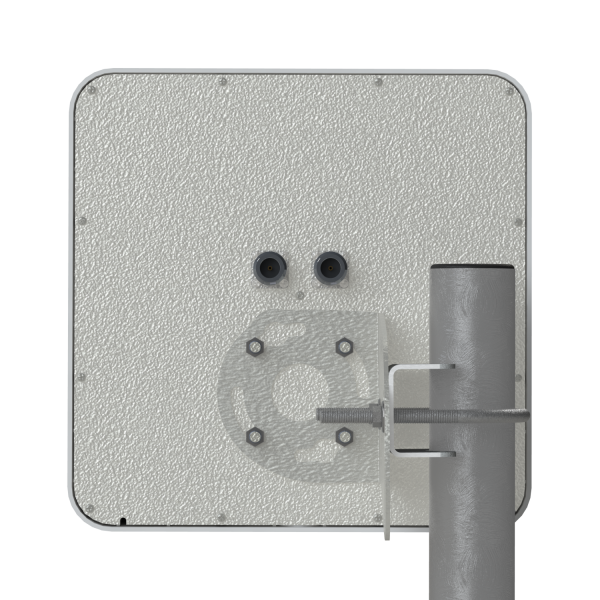

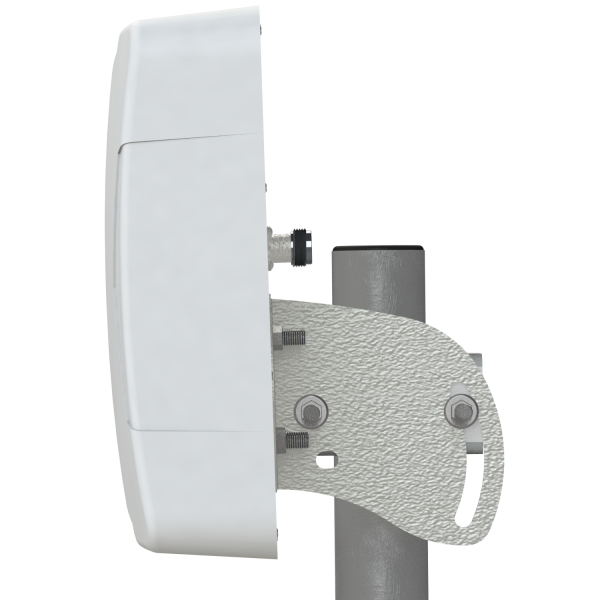

    • Крепление позволяет изменять угол наклона антенны и угол наклона поляризации излучаемого сигнала.

Электрические характеристики

AX-808P MIMO 2x2

Рабочий диапазон частот, МГц

790-960

Усиление, dBi

8 х 2

Ширина ДН в плоскости вектора E, градусы

120

Ширина ДН в плоскости вектора H, градусы

180

Отношение вперед/назад, дБ

не менее 12

Развязка между портами, не менее

30 dB

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1.5

Допустимая мощность, Вт

10

Поляризация

гор.+верт./ X-pol

Механические характеристики

Масса с креплением, г



Крепление

мачта диаметром 25-52мм

Диапазон рабочих температур,гр. Цельсия

-40....+60

Габаритные размеры без крепления, м

0,2х0,2х0,08

Допустимая скорость ветра, м/сек

50

Разъем

2хN-female

Материал защитного кожуха

ABS-пластик с защитой от ультрафиолетового излучения

Материал антенны

оцинкованная сталь, луженая жесть

Материал крепления

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Диаграммы направленности антенны

Вход Частота
790МГц 960МГц
Вход №1. Плоскость Н -красным цветом, плоскость Е - синим цветом
Вход №2. Плоскость Е -красным цветом, плоскость Н - синим цветом

Зависимость КСВН на входах антенны от частоты

Коэффициент передачи между портами антенны(развязка):

    • Антенна AX-808P MIMO 2x2
    • Мачтовое крепление
    • Инструкция
    • Упаковка из микрогофрокартона
Инструкция (pdf, 320 KB)
