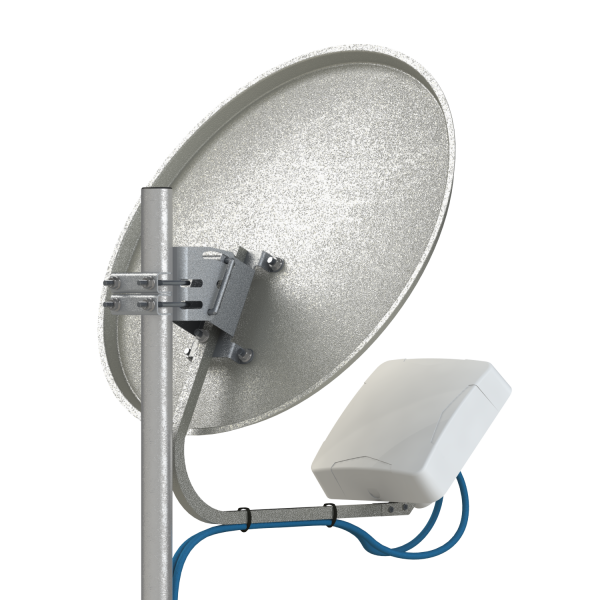

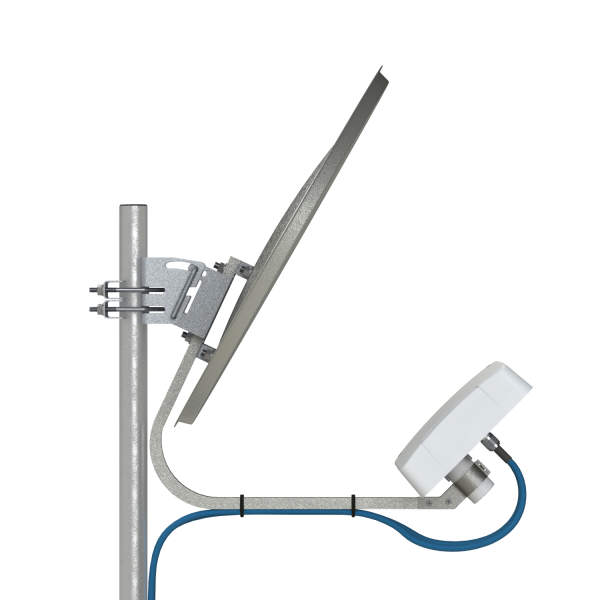

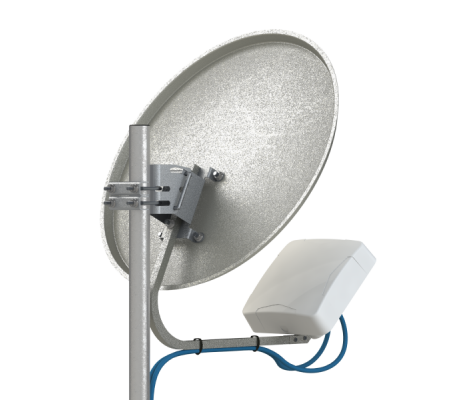

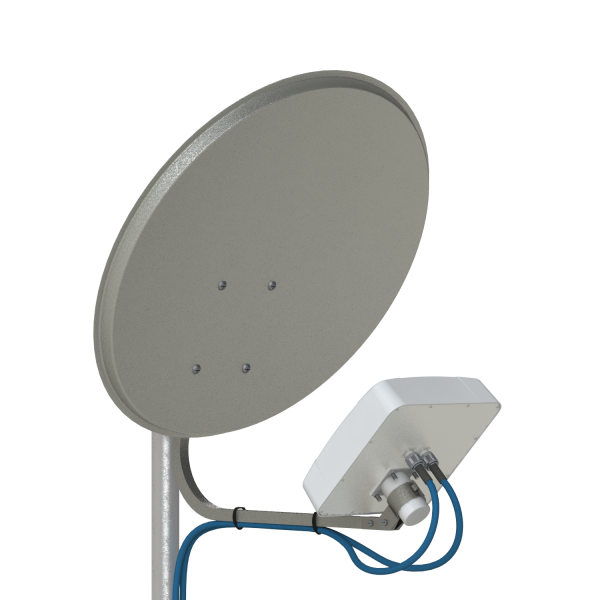

AX-800 OFFSET MIMO 2x2 - 4G LTE800, 3G UMTS900 офсетный облучатель

Эффективный облучатель офсетной зеркальной антенны для сетей 4G (LTE800 и UMTS900, с поддержкой технологии MIMO. F=790-960 МГц, Результирующий КУ с рефлектором до 25dBi. Тип разъемов - N-female (50 Ом). Максимальная скорость приема данных в LTE800 на расстоянии до 30км.
Спутниковая офсетная "тарелка" в комплект не входит!!!

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

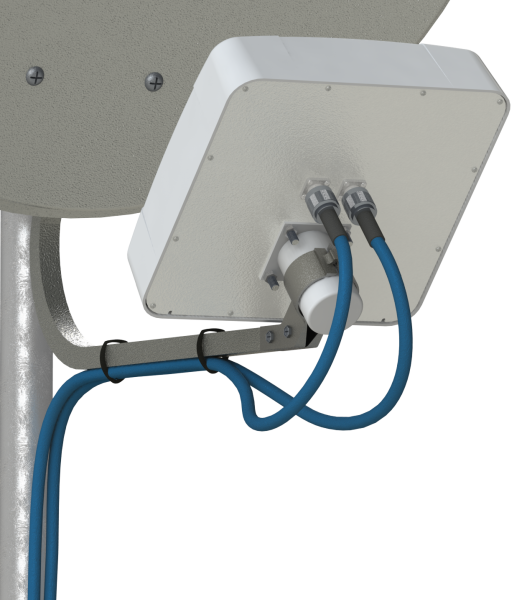

Облучатели АX-800 Offset MIMO /АX-800 Offset 75 MIMO предназначены для использования в комплекте абонентского оборудования LTE800 и UMTS900. Облучатель имеет два входа, соответствующие двум линейным взаимно ортогональным поляризациям излучаемого поля. Конструкция облучателя обеспечивает высокую развязку между входами. Облучатель имеет ширину диаграммы направленности порядка 120-180 градусов по уровню -10dB и рекомендуется к установке на короткофокусные рефлекторы (F/D=0.5). Излучатели надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус. Облучатели снабжены разъемами типа N-female / F-female.

Достоинства антенны АX-800 Offset MIMO 2x2:

Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G.
Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Антенна значительно усиливает не только 4G (LTE800), но и 3G (UMTS900)!

Электрические характеристики

Рабочий диапазон частот, МГц

790-960

Собственное усиление, dBi

Результирующее усиление и ширина диаграммы направленности

по уровню -3дБ при различных диаметрах офсетной параболической антенны (F/D=0.5)

0,6м	10-12 dBi	33-37 гр.
0,9м	15-17 dBi	22-25 гр.
1,3м	18-19 dBi	15-17гр.
1,8м	21-22 dBi	11-13 гр.
2,5м	22-25 dBi	8-9 гр.

Ширина ДН облучателя в Е-плоскости по уровню -10dB, град

120

Ширина ДН облучателяв Н-плоскостипо уровню -10dB, град

180

Развязка между входами антенны, не менее dB

Входное сопротивление, Ом

50 / 75

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Поляризация

X-pol

Механические характеристики

Масса, г

1100

Габаритные размеры, м

0,2х0,2х0,14

Разъемы

2 х N-female

Материал облучателя

сталь, оцинкованная сталь, луженая жесть

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 1.3м. Поляризация по входам: Вход №1 - наклонная +45°, вход №2 - наклонная -45°

Вход	Частота
Вход	790МГц	960МГц
Вход №1. горизонтальная плоскость
Вход №1. Вертикальная плоскость

Зависимость коэффициента усиления облучателя (дБ, вертикальная линия) от частоты (ГГц, горизонтальная линия) при помещении его в фокус офсетных параболических антенн диаметрами 0.6м, 1.3м и 2.5м (чёрная, синяя и красная линия соответственно)

Облучатель AX-800 OFFSET MIMO 2x2
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена

Инструкция (pdf, 267 KB)
