AX-800 OFFSET 75 MIMO 2x2 - 4G LTE800, 3G UMTS900 офсетный облучатель

Эффективный облучатель офсетной зеркальной антенны для сетей 4G (LTE800 и UMTS900, с поддержкой технологии MIMO. F=790-960 МГц, Результирующий КУ с рефлектором до 25dBi. Тип разъемов - F-female (75 Ом). Максимальная скорость приема данных в LTE800 на расстоянии до 30км.

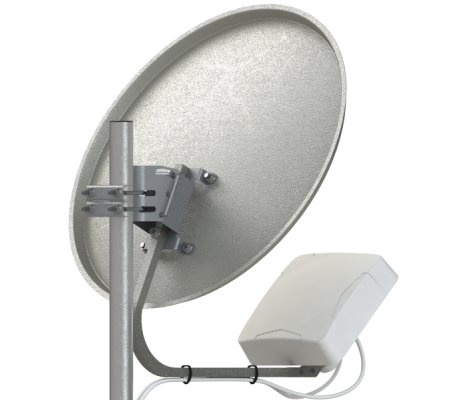

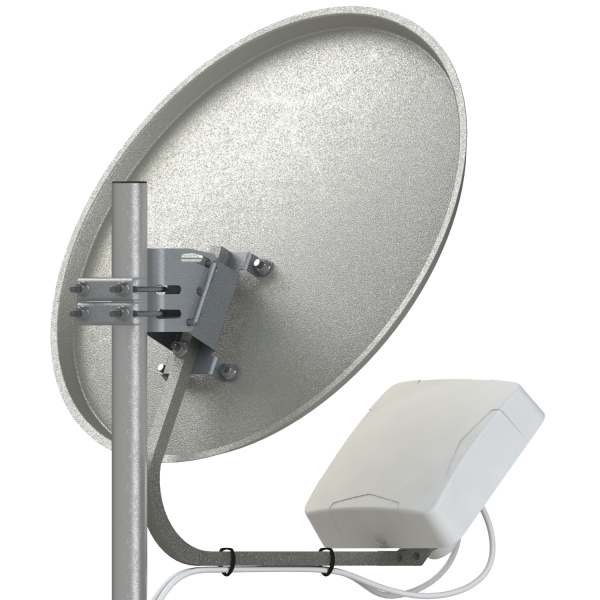

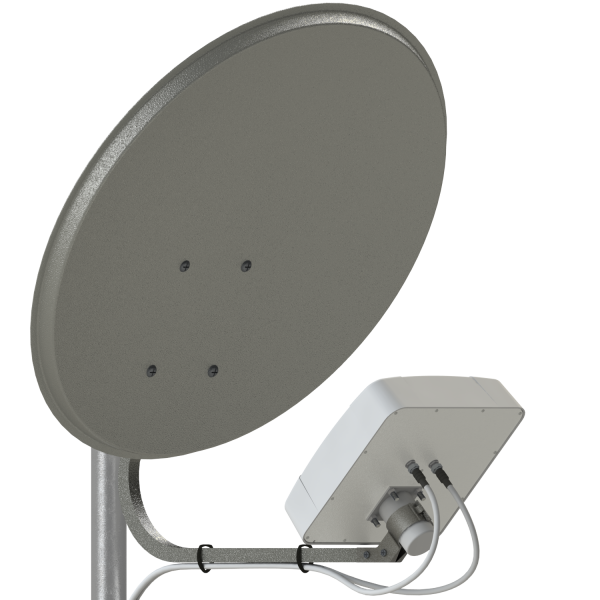

Спутниковая офсетная "тарелка" в комплект не входит!!!

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

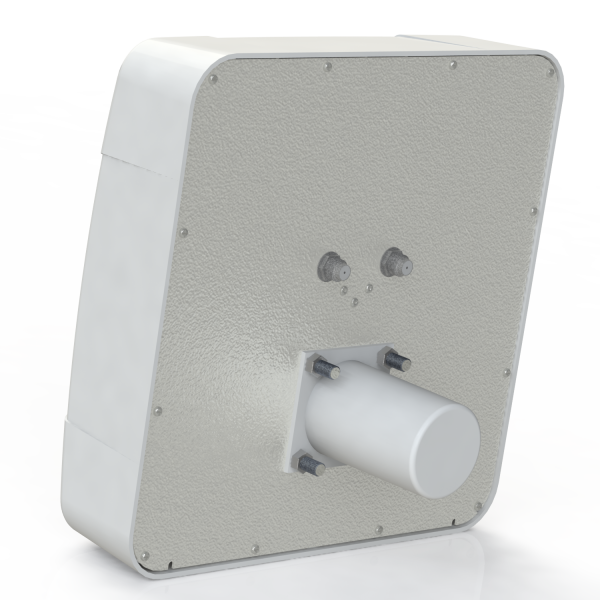

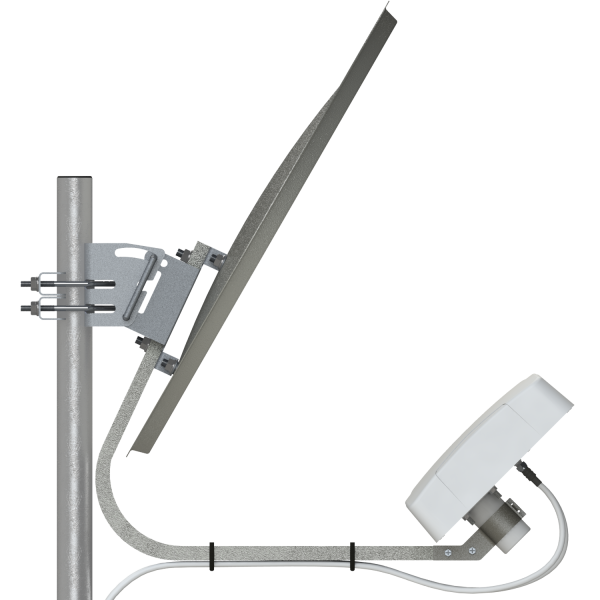

Облучатели АX-800 Offset MIMO /АX-800 Offset 75 MIMO предназначены для использования в комплекте абонентского оборудования LTE800 и UMTS900. Облучатель имеет два входа, соответствующие двум линейным взаимно ортогональным поляризациям излучаемого поля. Конструкция облучателя обеспечивает высокую развязку между входами. Облучатель имеет ширину диаграммы направленности порядка 120-180 градусов по уровню -10dB и рекомендуется к установке на короткофокусные рефлекторы  (F/D=0.5). Излучатели надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус. Облучатели снабжены разъемами типа N-female / F-female.

Достоинства антенны АX-800 Offset MIMO 2x2:

    • Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G.
    • Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
    • Антенна значительно усиливает не только 4G (LTE800), но и 3G (UMTS900)!

Электрические характеристики

Рабочий диапазон частот, МГц

790-960

Собственное усиление, dBi

8

Результирующее усиление и ширина диаграммы направленности

по уровню -3дБ при различных диаметрах офсетной параболической антенны (F/D=0.5)



0,6м

12-13 dBi

 33-37 гр.

0,9м

15-17 dBi

 22-25 гр.

1,3м

18-20 dBi

 15-17гр.

1,8м

21-23 dBi

 11-13 гр.

2,5м

24-26 dBi

 8-9 гр.

Ширина ДН облучателя  в Е-плоскости по уровню -10dB, град

120

Ширина ДН облучателяв Н-плоскостипо уровню -10dB, град

180

Развязка между входами антенны, не менее dB

28

Входное сопротивление, Ом

50 / 75

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

10

Поляризация

X-pol

Механические характеристики

Масса, г

1100

Габаритные размеры, м

0,2х0,2х0,14

Разъемы

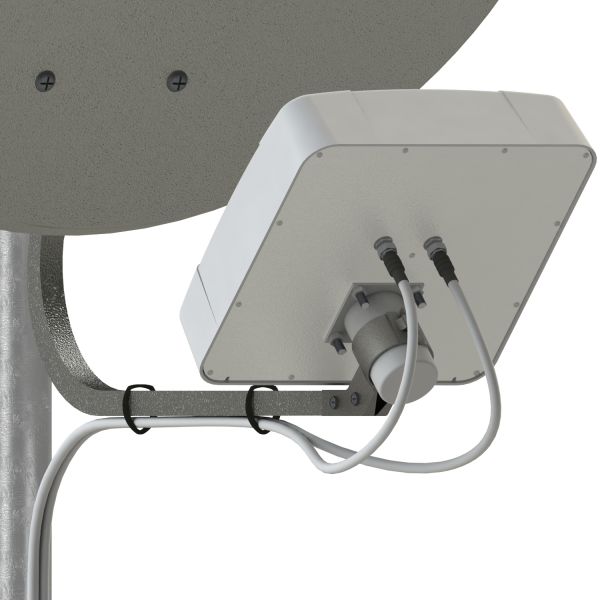

2 х F-female

Материал облучателя

сталь, оцинкованная сталь, луженая жесть

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Диаграммы направленности при помещении  облучателя в фокус офсетной параболической антенны размером 1.3м. Поляризация по входам: Вход №1 - наклонная +45°, вход №2 - наклонная -45°

Вход Частота
790МГц 960МГц
Вход №1. горизонтальная плоскость
Вход №1. Вертикальная плоскость

Зависимость коэффициента усиления облучателя (дБ, вертикальная линия) от частоты (ГГц, горизонтальная линия) при помещении его в фокус офсетных параболических антенн диаметрами 0.6м, 1.3м и 2.5м (чёрная, синяя и красная линия соответственно)

    • Облучатель AX-800 OFFSET 75 MIMO 2x2
    • Инструкция по установке
    • Упаковка из микрогофрокартона или полиэтилена
Инструкция (pdf, 267 KB)
