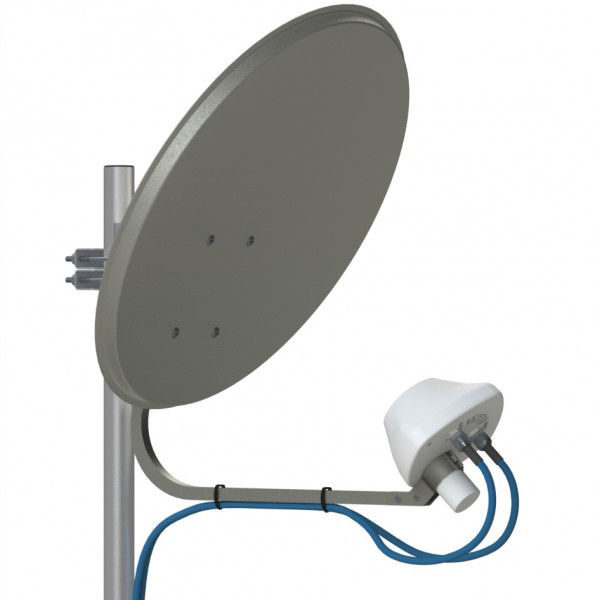

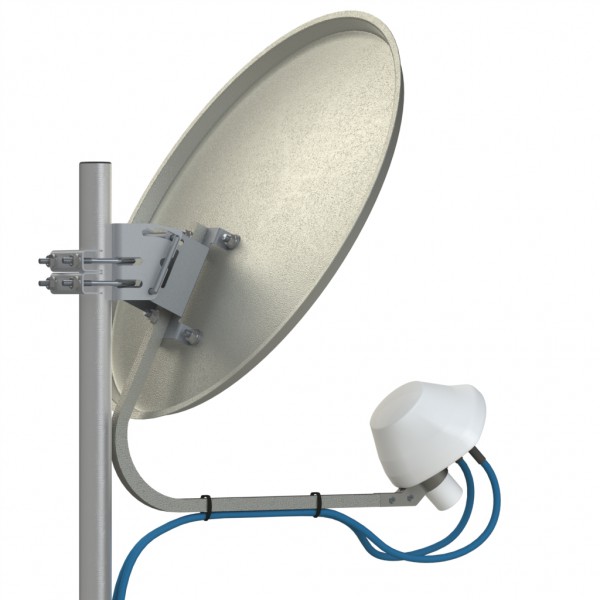

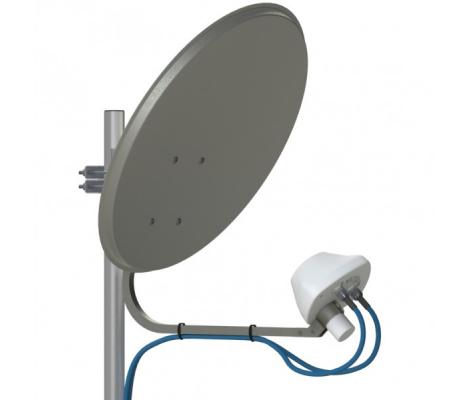

Облучатель AX-2600 OFFSET MIMO 2x2 в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 4G-модемов диапазона 2.5-2.7 ГГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G. . Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот. Для облучателя AX-2600 OFFSET MIMO 2x2 рекомендуется использовать кабель с волновым сопротивлением 50 Ом. Антенна снабжена разъемами типа N-female.
Достоинства антенны АX-2600 Offset MIMO 2x2:
- Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G.
- Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
- Разъемы антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
- Применение параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
|
Электрические характеристики |
||||||||||||||||
|
Рабочий диапазон частот, МГц |
2500-2700 |
|||||||||||||||
|
Собственное усиление, dBi |
9-10 |
|||||||||||||||
|
Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2600 МГц) |
|
|||||||||||||||
|
Ширина ДН в Н-плоскости по уровню -10dB, град |
110÷120 |
|||||||||||||||
|
Ширина ДН в Е-плоскостипо уровню -10dB, град |
90÷96 |
|||||||||||||||
|
Развязка между входами антенны, не менее dB |
28 |
|||||||||||||||
|
Входное сопротивление, Ом |
50 |
|||||||||||||||
|
КСВ в рабочем диапазоне частот, не более |
1,5 |
|||||||||||||||
|
Допустимая мощность, Вт |
10 |
|||||||||||||||
|
Поляризация |
вертикальная+горизонтальная |
|||||||||||||||
|
Механические характеристики |
||||||||||||||||
|
Масса, г |
410
|
|||||||||||||||
|
Габаритные размеры, м |
0,145х0,145х0,145 |
|||||||||||||||
|
Разъемы |

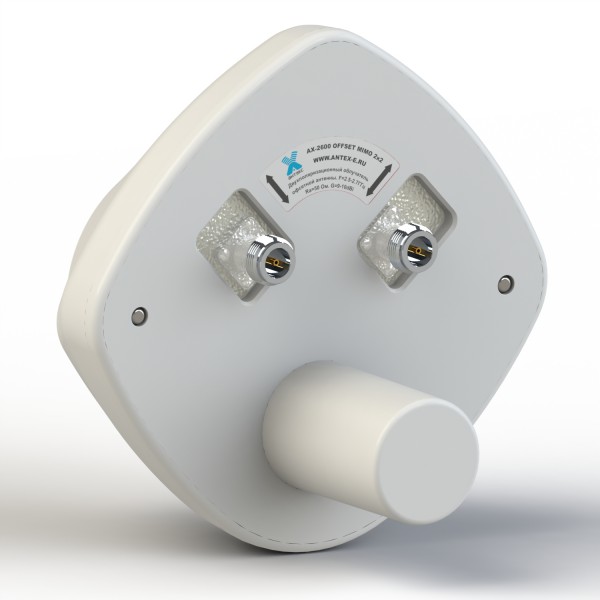

2 х N-female |
|||||||||||||||
|
Материал облучателя |
оцинкованная сталь, латунь |
|||||||||||||||
|
Защитное покрытие |
порошковая полимерная краска |
|||||||||||||||
|
Материал защитной коробки |
Поликарбонат+ABS |
|||||||||||||||
Зависимость КСВН от частоты на входах облучателя
Коэффициент передачи между входами облучателя:
Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0,6м. Поляризация по входам: Вход №1 - наклонная +45°, вход №2 - наклонная -45°
| Частота | ||
| 2500 МГц | 2690 МГц | |
| Вход №1, вертикальная плоскость |  |
 |
| Вход №1, горизонтальная плоскость |  |
 |
| Вход №2, вертикальная плоскость |
|
|
| Вход №2, горизонтальная плоскость |
|
|
Зависимость коэффициента усиления облучателя (дБ, вертикальная линия) от частоты (ГГц, горизонтальная линия) при помещении его в фокус офсетных параболических антенн диаметрами 0,6м (красная кривая) и 0,9м (синяя кривая)
- Облучатель AX-2600 OFFSET MIMO 2x2
- Инструкция по установке
- Упаковка из микрогофрокартона или полиэтилена
