AX-2600 OFFSET 75 MIMO 2x2 офсетный облучатель 4G

Эффективный облучатель офсетной зеркальной антенны для сетей 4G с поддержкой технологии MIMO 2x2 и Diversity. F=2.5-2.7 ГГц, Результирующий КУ с рефлектором до 27dBi. Тип разъемов - F-female. Cкорость передачи данных до 150Мб/с.
Спутниковая офсетная "тарелка" в комплект не входит!!!

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

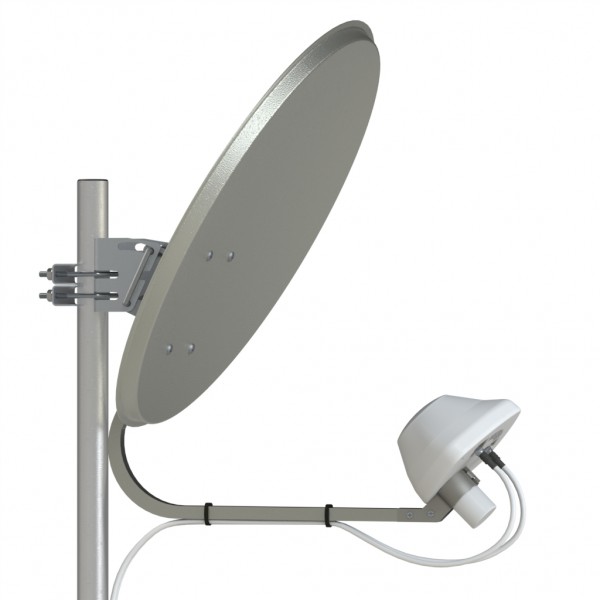

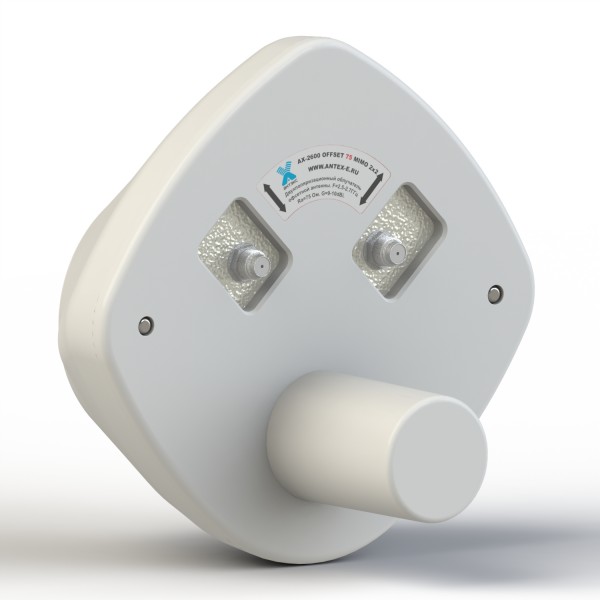

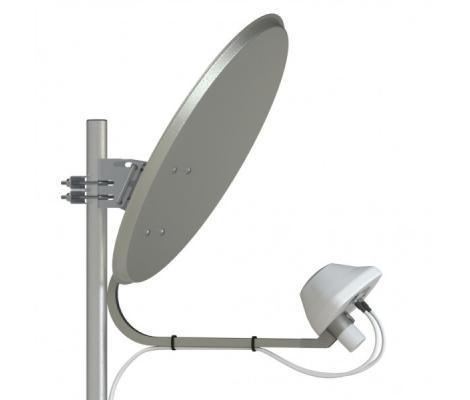

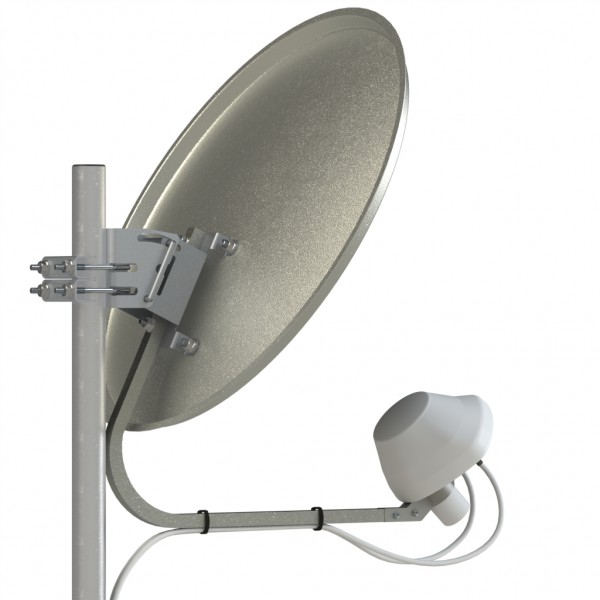

Облучатель AX-2600 OFFSET 75 MIMO 2x2 в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 4G-модемов диапазона 2.5-2.7 ГГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G. . Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Облучатель имеет два входа, соответствующие ортогональным поляризациям излучаемого сигнала. Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот. Для антенны AX-2600 OFFSET 75 рекомендуется использовать кабель типа SAT703 с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F.

Достоинства антенны АX-2600 Offset 75 MIMO 2x2:

    • Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G.
    • Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
    • Разъемы антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
    • Применение параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.

Электрические характеристики

Рабочий диапазон частот, МГц

2500-2700

Собственное усиление, dBi

9-10

Результирующее усиление и ширина диаграммы направленности

по уровню -3дБ при различных диаметрах

офсетной параболической антенны(на частоте 2600МГц)



0,55м

21dBi

13 гр.

0,6м

22dBi

12 гр.

0,9м

25dBi

8 гр.

1,3м

29dBi

6 гр.

1,5м

30dBi

5 гр.

Ширина ДН  в Н-плоскости по уровню -10dB, град

110÷120

Ширина ДН в Е-плоскостипо уровню -10dB, град

90÷96

Развязка между входами антенны, не менее dB

28

Входное сопротивление, Ом

75

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

10

Поляризация

вертикальная+горизонтальная

Механические характеристики

Масса, г

380



Габаритные размеры, м

0,145х0,145х0,145

Разъемы

2 х F-female

Материал излучателя

оцинкованная сталь, латунь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Диаграммы направленности при помещении  облучателя в фокус офсетной параболической антенны размером 0,6м. Поляризация по входам: Вход №1 - наклонная +45°, вход №2 - наклонная -45°

   Частота
2500 МГц 2690 МГц
Вход №1, вертикальная плоскость
Вход №1, горизонтальная плоскость
Вход №2, вертикальная плоскость
Вход №2, горизонтальная плоскость

Зависимость коэффициента усиления облучателя (дБ, вертикальная линия) от частоты (ГГц, горизонтальная линия) при помещении его в фокус офсетных параболических антенн диаметрами 0,6м (красная кривая) и 0,9м (синяя кривая)

КСВН на входах облучателя

Коэффициент передачи между портами антенны:

    • Облучатель AX-2600 OFFSET 75 MIMO 2x2
    • Инструкция по установке
    • Упаковка из микрогофрокартона или полиэтилена
Инструкция (pdf, 344 KB)
