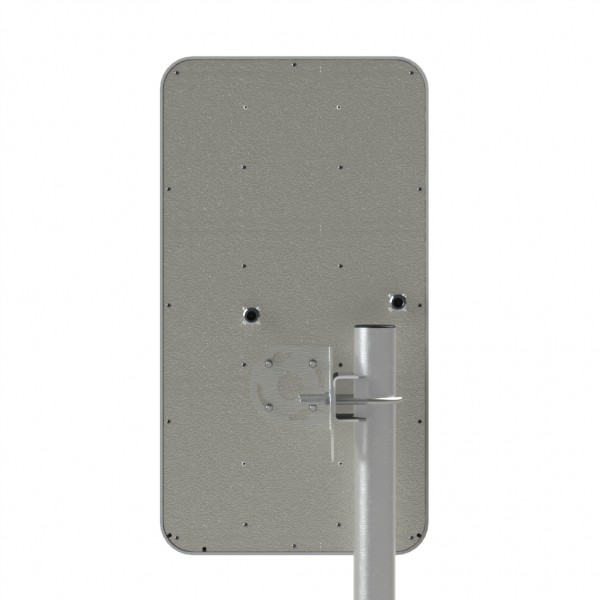

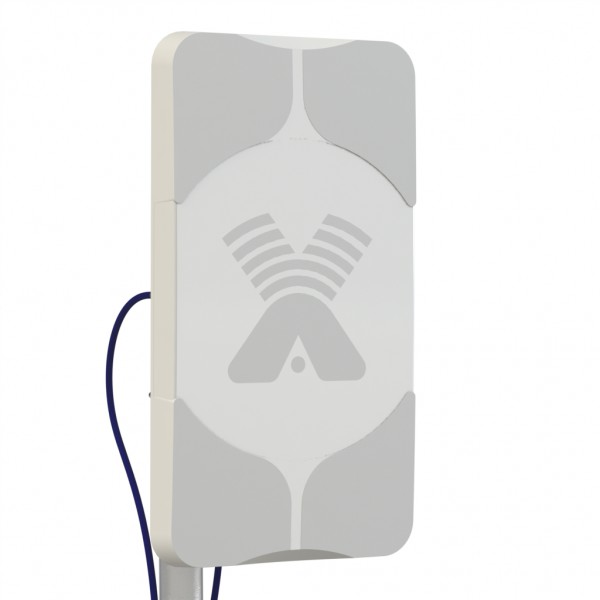

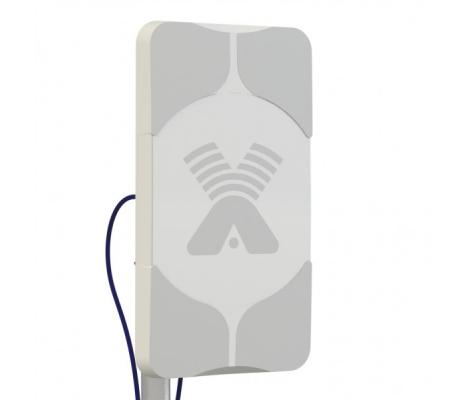

AX-2517P MIMO 2x2 - внешняя панельная антенна

Панельная антенна стандарта LTE 2600, КУ=17dBi, разъемы 2 х N-female (50 Ом), поляризации X-pol, рзвязка между каналами более 30 ДБ. Cкорость передачи данных до 150Мб/с.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна АX-2517P MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц. АX-2517P MIMO является узконаправленной и рекомендуется к применению на значительном удалении от базовой станции. Благодаря поддержки антенной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 может достигать 100-150Мб/с. Тип антенны – синфазная полосковая решетка.

Достоинства антенны АX-2517P MIMO 2х2:

Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника. На антеннах предусмотрено подключение провода заземления.

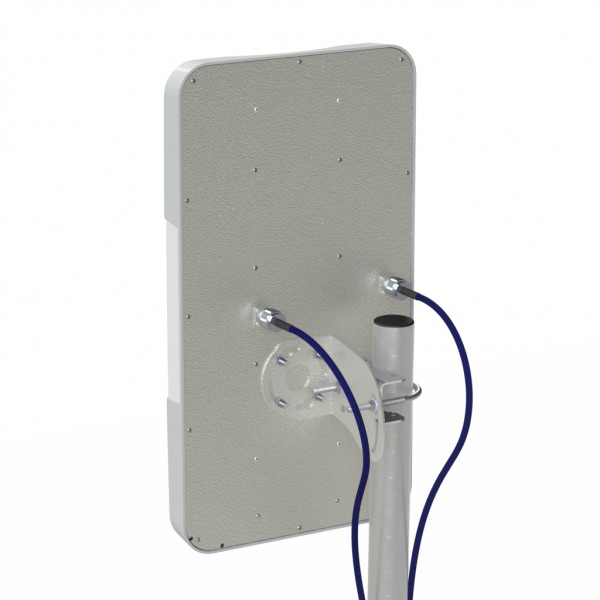

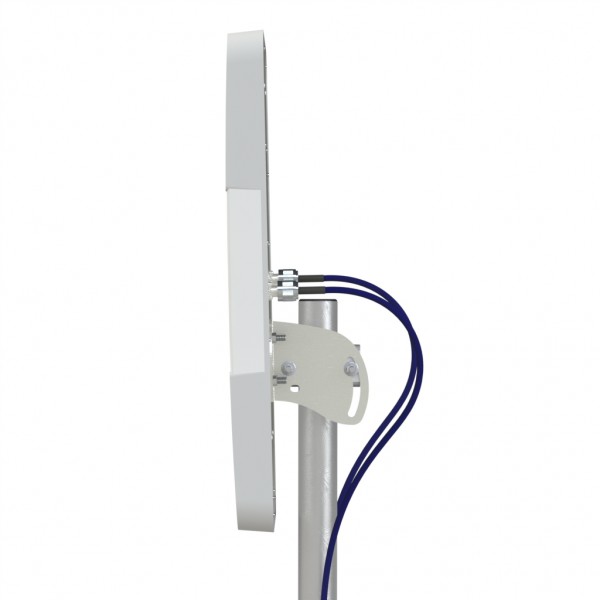

Крепление позволяет изменять угол наклона антенны и наклон поляризации.
Для соединения с модемом используется кабель с волновым сопротивление 50 Ом, для чего антенна снабжена разъемами N-female.

Рабочий диапазон частот, МГц	2500-2700
Коэффициент усиления, dBi	17
Ширина ДН в горизонтальной плоскости, град	34
Ширина ДН в вертикальной плоскости, град	16
Уровень боковых лепестков, не более	-12dB
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.5
Изоляция между портами, дБ	> 32
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная
Механические характеристики
Крепление	мачта диаметром 20-52мм
Вес	1,5
Габаритные размеры без крепления, м	0,45х0,24х0,06
Допустимая скорость ветра, м/сек	20
Разъем	2 х N-female
Материал защитной коробки	Поликарбонат + ABS
Материал антенны	оцинкованная сталь, сталь
Защитное покрытие	порошковая полимерная краска

Диаграммы направленности антенны

Ориентация вертикальная, как на изображении антенны (поляризация V+H)

Вход	Частота
	2500МГц	2680МГц
Вход №1. ДН в горизонтальной плоскости -красным цветом, ДН в вертикальной плоскости - синим цветом
Вход №2. ДН в горизонтальной плоскости -красным цветом, ДН в вертикальной плоскости - синим цветом

Зависимость КСВН от частоты

Зависимость коэффициента предачи между входами антенны(развязка)

Антенна АX-2517P MIMO 2х2
Крепление для установки на мачту/трубу
Инструкция по установке
Упаковка из микрогофрокартона

Инструкция (pdf, 283 KB)
