AX-2515PF - панельная антенна 4G LTE2600 (75 Ом)

Бюджетная панельная антенна стандарта 4G LTE для модемов Huawei E3276(М150-1),Мегафон М100-4 и др. F=2500-2700МГц, КУ=14-15dBi, разъем F-female. Скорость до 60 Мб/с.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Бюджетная антенна AX-2515PF предназначена для использования в комплекте c 4G модемами (роутерами), сотовыми телефонами или репитерами стандарта LTE2600. Тип антенны – синфазная полосковая решетка.

Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Антенна АX-2515PF снабжена разъёмом F-female. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинства антенны AX-2515PF:

Антенна имеет высокий коэффициент усиления, низкий КСВ.

Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.

Крепление позволяет изменять угол места, азимут и наклон поляризации.

Электрические характеристики
Рабочий диапазон частот, МГц	2500-2680
Усиление, dBi	14-15
Ширина ДН в Н-плоскости, град	34-38
Ширина ДН в Е-плоскости, град	30-35
Уровень боковых лепестков, дБ не более	-16
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1,8
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса с креплением, г	1080
Габаритные размеры без крепления, м	0,24х0,24х0,04
Разъем	F-female
Материалы антенны	оцинкованная сталь, сталь
Материал защитной коробки	Поликарбонат+ABS
Диапазон рабочих температур	от -60°C до +80°C

Диаграммы направленностиа антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	2500МГц	2680МГц
Плоскость Е -красным цветом, плоскость Н - синим цветом

Зависимость КСВН от частоты

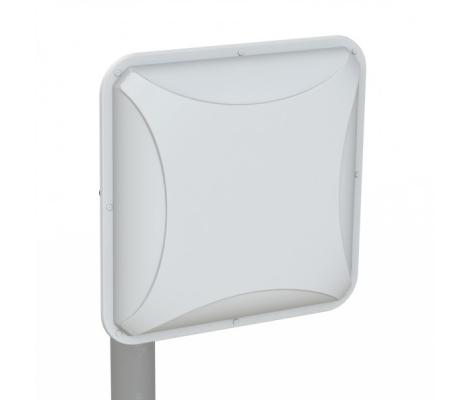

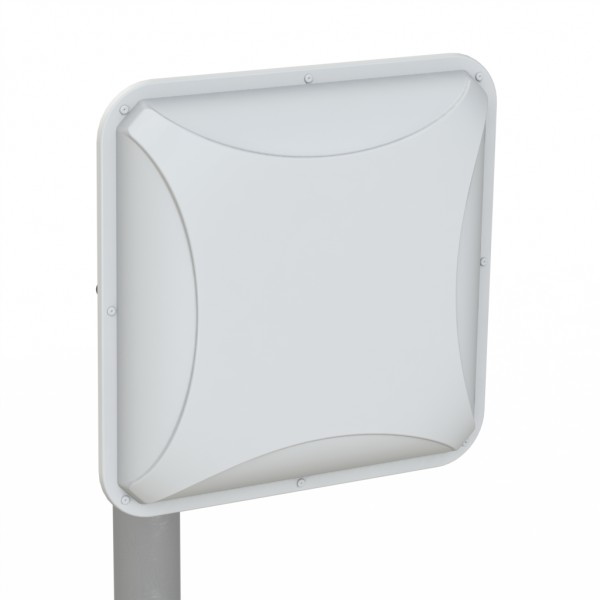

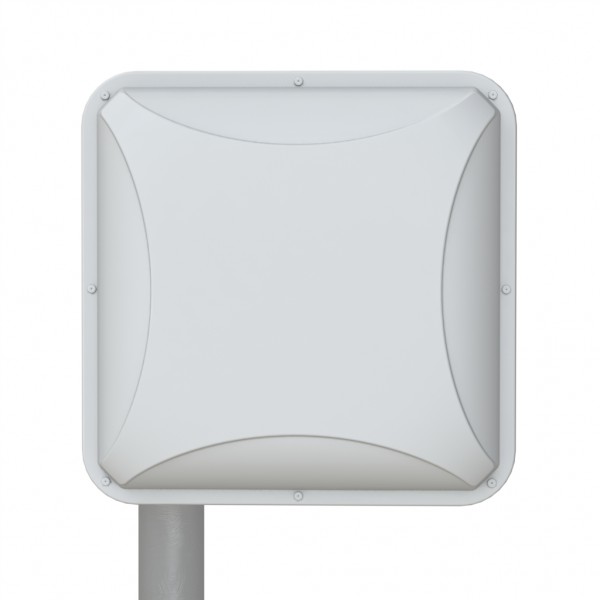

Антенна AX-2515PF

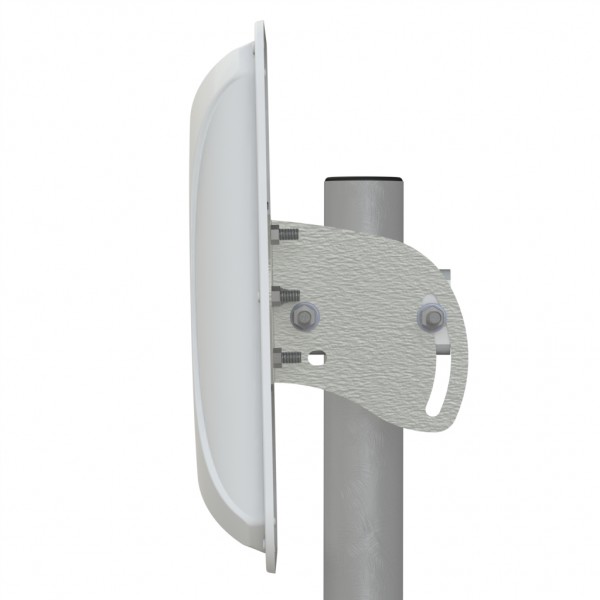

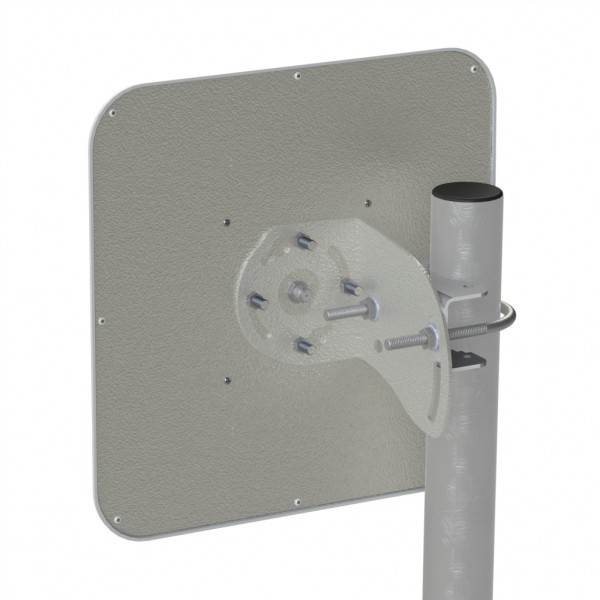

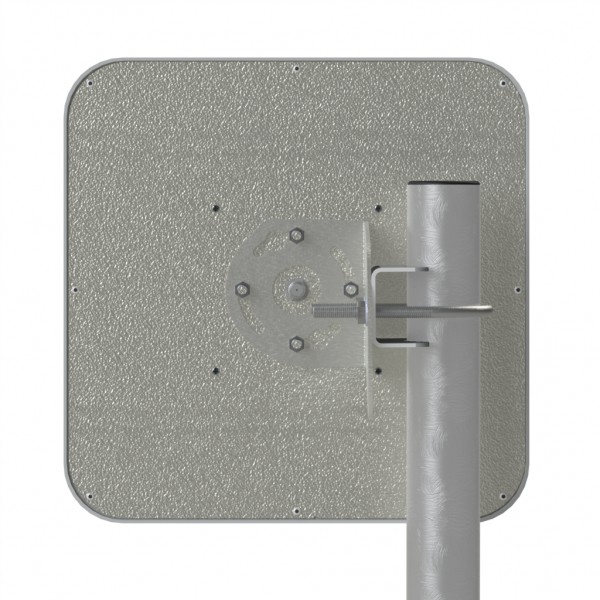

Узел крепления на мачту
Инструкция по установке
Упаковка (картон)

Инструкция (pdf, 316 KB)
