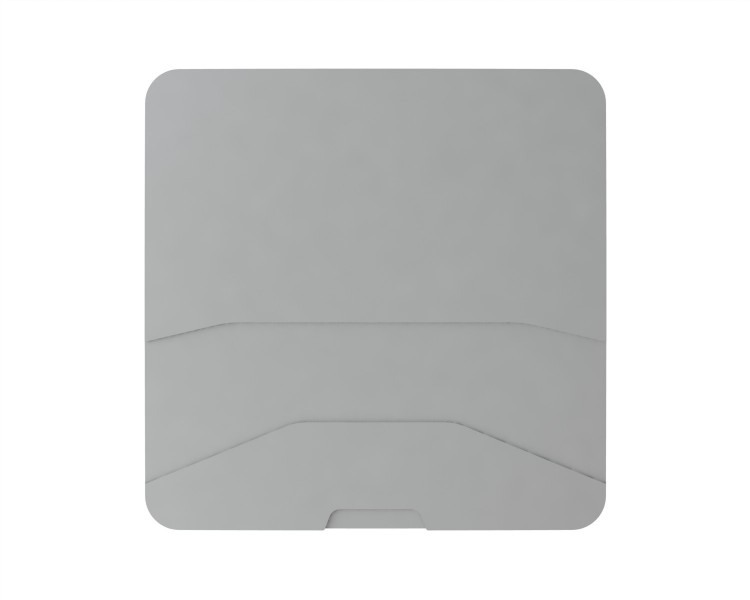

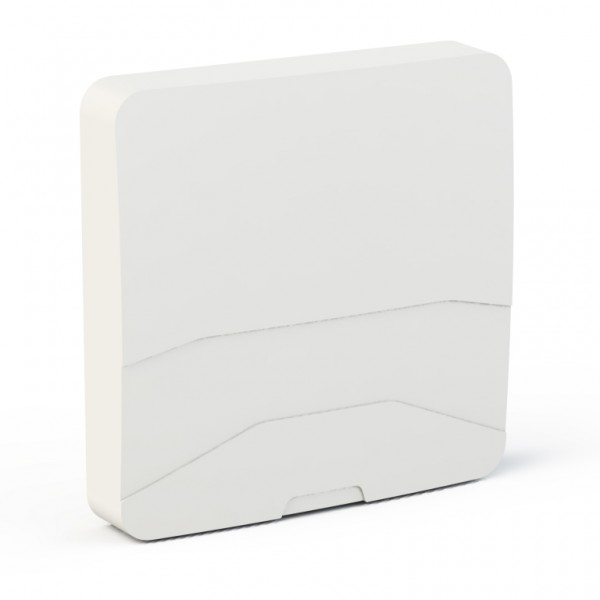

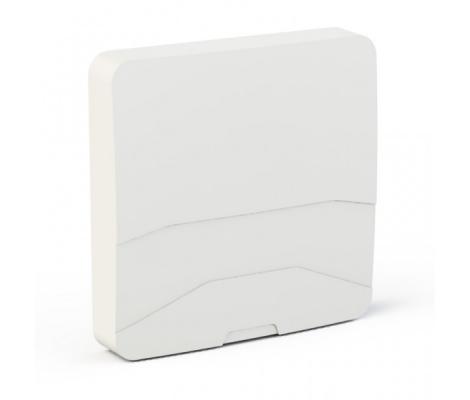

AX-2513PF MIMO 2x2 - панельная антенна 4G LTE2600.75Ом

Панельная антенна AX-2513PF MIMO 2x2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных  стандарта LTE, WIMAX диапазона 2.6 ГГц. AX-2513PF MIMO 2x2 является антенной средней направленности и рекомендуется к применению не значительном удалении от базовой станции и в условиях города. Благодаря поддержки антенной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.

Достоинства антенны AX-2513PF MIMO 2x2

• Наклон поляризации антенн +45/-45 градусов. Данное решение позволяет максимально эффективно использовать скоростные возможности современных 4G LTE модемов.
• Активные излучатели антенны надежно защищены от осадков корпусом из ультрафиолетостойкого пластика.
• Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника

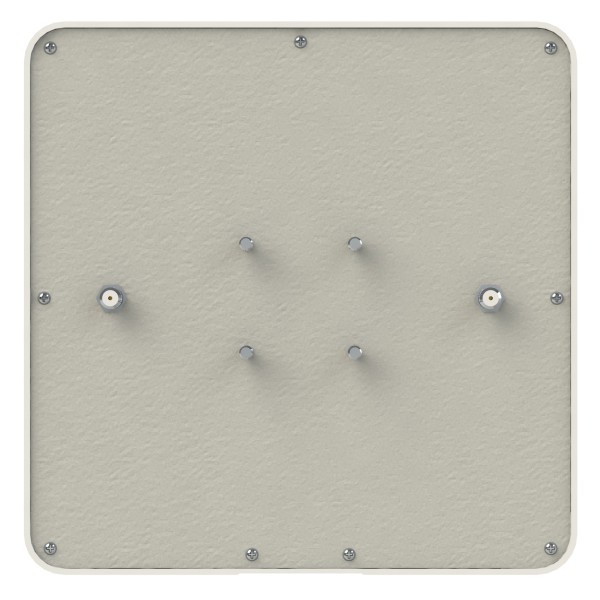

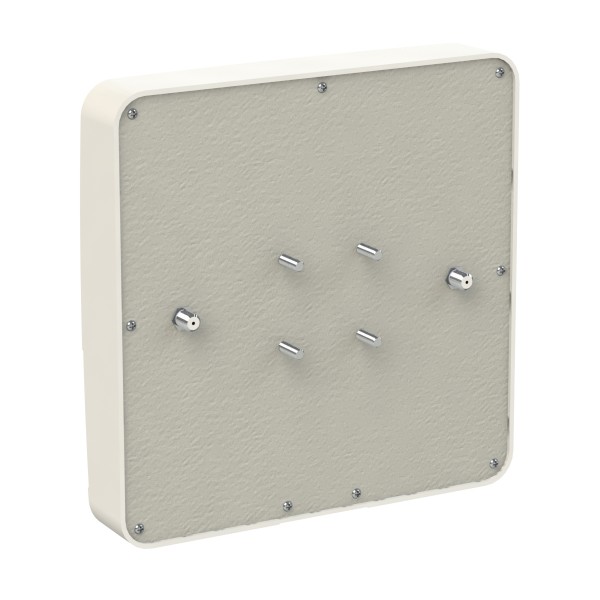

• Для антенны AX-2513PF MIMO 2x2 рекомендуется использовать кабель с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F.

• Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.

Диаграммы направленности антенны

Разъём и поляризация	Частота
	2500МГц	2550МГц	2600МГц	2650МГц
Разъём №1, вертикальная поляризация
Разъём №1, горизонтальная поляризация
Разъём №2, вертикальная поляризация
Разъём №2, горизонтальная поляризация

Коэффициент передачи между портами антенны:

КСВН на входах антенны:

• Антенна AX-2513PF MIMO 2x2
• Мачтовое крепление(или настольная подставка)
• Инструкция по установке
• Упаковка из микрогофрокартона
