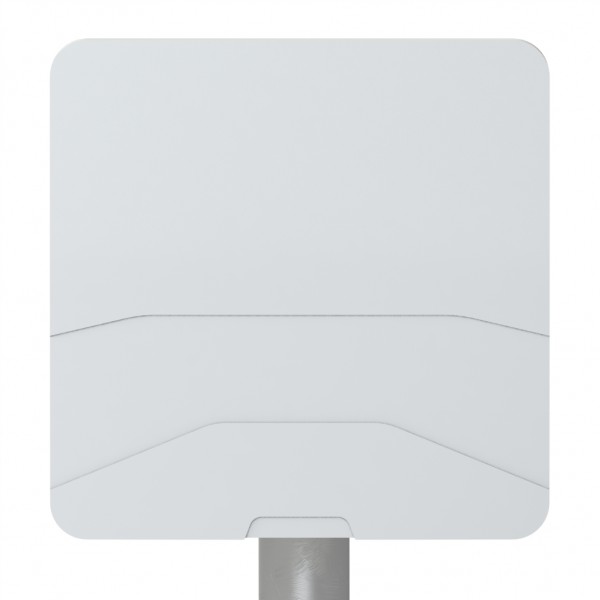

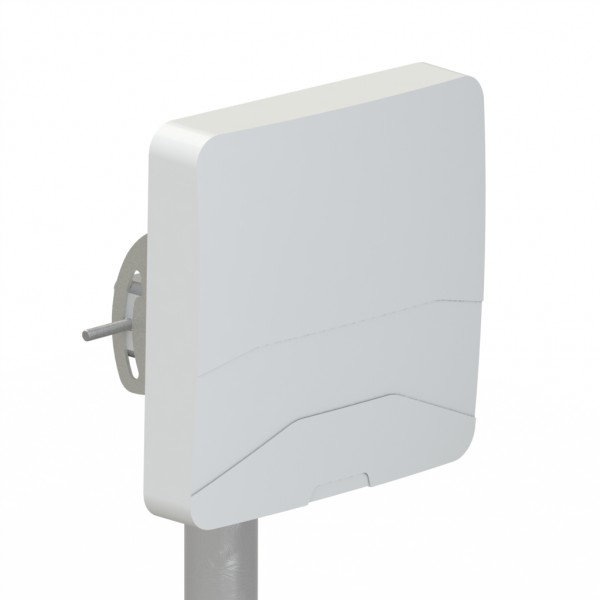

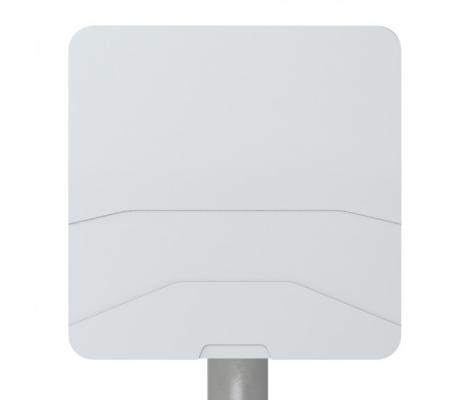

AX-2513P MIMO 2x2 - панельная антенна 4G LTE2600

Панельная антенна стандарта 4G LTE для модемов Huawei Е392, E3276(М150-1),Мегафон М100-4. F=2500-2700МГц, КУ=13dBi, разъемы 2хN-female, +45/-45 поляризации,развязка между каналами более 35дБ. Cкорость передачи данных до 150Мб/с.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна АX-2513P MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц. АX-2513P MIMO 2х2 является антенной средней направленности и рекомендуется к применению не значительном удалении от базовой станции и в условиях города. Благодаря поддержки антенной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.

Достоинства антенны АX-2513P MIMO 2х2:

Наклон поляризации антенн +45/-45 градусов. Данное решение позволяет максимально эффективно использовать скоростные возможности современных 4G LTE модемов.
Активные излучатели антенны надежно защищены от осадков корпусом из ультрафиолетостойкого пластика.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника
Применение разъемов SMA-male позволяет применить стандартные антенные адаптеры (2 шт.) для соединения антенны и модема.
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.

Электрические характеристики	AX-2513P MIMO 2x2
Рабочий диапазон частот, МГц	2500-2700
Усиление, dBi	13 х 2
Ширина ДН в горизонтальной / вертикальной плоскости, градусы	54/28
Уровень боковых лепестков, не более	-12 dB
Развязка между портами, не менее	28 dB
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,6
Допустимая мощность, Вт	50
Поляризация	+45°/-45° (X-pol)
Механические характеристики
Масса с креплением, г	1050

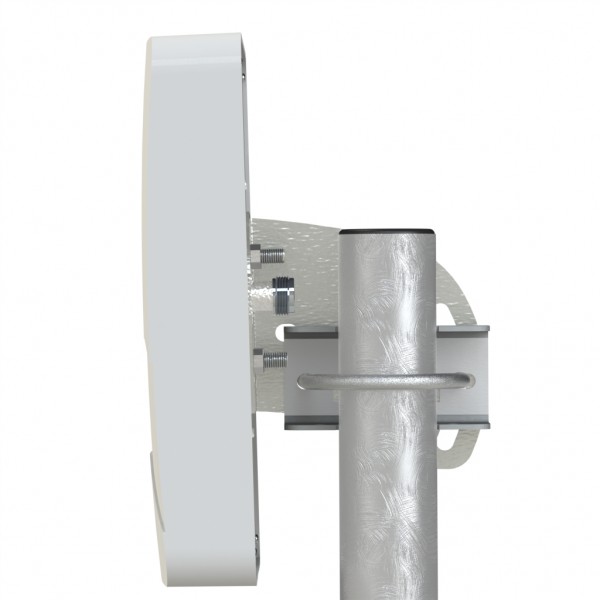

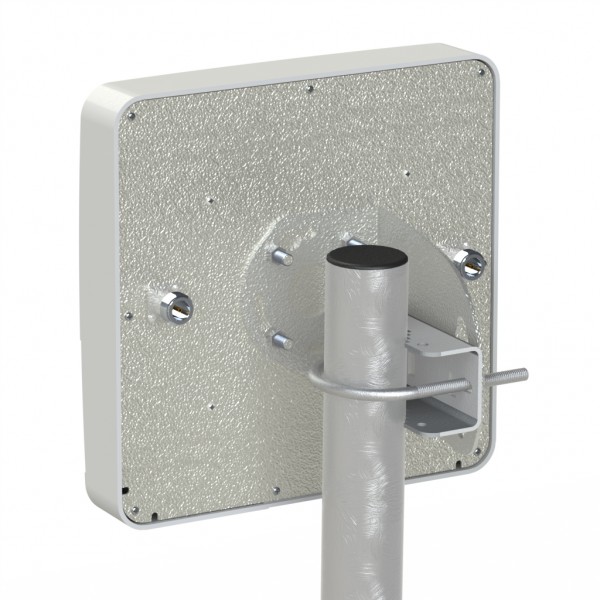

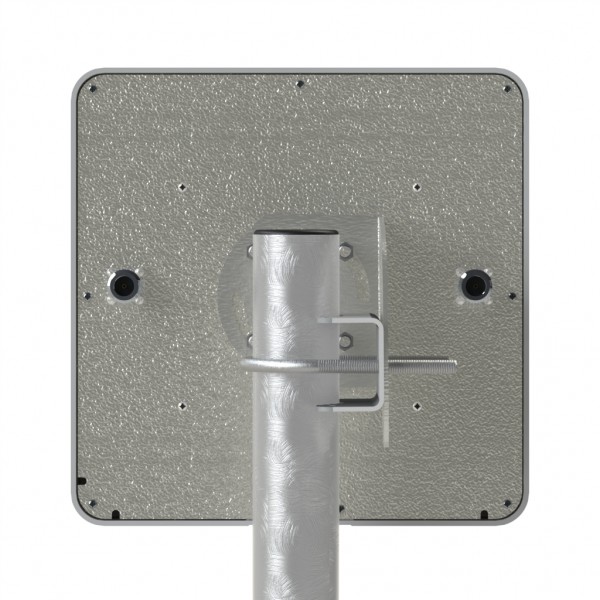

Крепление	для мачты диаметром 20-52мм
Диапазон рабочих температур,гр. Цельсия	-40....+60
Габаритные размеры без крепления, м	0,20х0,20х0,04
Допустимая скорость ветра, м/сек	35
Разъем	2хN-female
Материал защитного кожуха	Поликарбонат+ABS
Материал антенны	оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Диаграммы направленности антенны

Разъём и поляризация	Частота
Разъём и поляризация	2500МГц	2550МГц	2600МГц	2650МГц
Разъём №1, вертикальная поляризация
Разъём №1, горизонтальная поляризация
Разъём №2, вертикальная поляризация
Разъём №2, горизонтальная поляризация

Развязка между портами антенны:

КСВ на входах антенны:

Антенна AX-2513P MIMO 2x2
Мачтовое крепление(или настольная подставка)
Инструкция по установке
Упаковка из микрогофрокартона

Инструкция (pdf, 657 KB)
