ZETA MIMO- широкополосная панельная антенна 4G/3G//2G/WIFI (17-20dBi)

Мощная широкополосная антенна 2G/3G/4G/WIFI. Усиление 17.5-20.0 dBi.Рекомендуется для использования в комплекте с 3G/4G модемами.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна ZETA MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

сотовая связь (GSM1800)
2G (EDGE)
3G (UMTS 2100)
4G (LTE1800, LTE2600)
WI-FI (IEEE 802.11b, g)

и в других системах диапазона 1700-2700 МГц.

ZETA MIMO является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Тип антенны – синфазная полосковая решетка.

Достоинства антенны ZETA MIMO:

Активные излучателя антенны укрыты в пластиковый корпус.
Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе 4G-модемаили или роутера и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Коэффициент усиления в диапазоне GSM1800 и LTE1800, dBi	17,5-18
Коэффициент усиления в диапазоне 3G (1,9-2,2ГГц), dBi	18-19
Коэффициент усиления в диапазоне WIFI (2.4ГГц), dBi	19,5
Коэффициент усиления в диапазоне 4G (LTE2600), dBi	19,5-20,0
Ширина ДН в Н-плоскости, град	15-26
Ширина ДН в Е-плоскости, град	15-26
Уровень боковых лепестков, не более	-12dB
Отношение вперед/назад, не менее	20dB
Входное сопротивление, Ом	50
КСВ в диапазоне GSM1800, не более	1.6
КСВ в диапазоне 3G/4G/WIFI, не более	1.4
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса с креплением, г	3195
Крепление	мачта диаметром 20-52мм
Габаритные размеры без крепления, м	0,45х0,45х0,06
Допустимая скорость ветра, м/сек	20
Разъем	2 x N-female
Материал защитной коробки	Поликарбонат+ABS
Материал антенны	оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Диаграмма направленности антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1750МГц	1850МГц	1950МГц	2150МГц	2350МГц	2450МГц	2550МГц	2650МГц
Центральный вход, горизонтальная поляризация
Центральный вход, вертикальная поляризация

Зависимость КСВН от частоты

Зависимость коэффициента передачи между входами антенны(развязка)

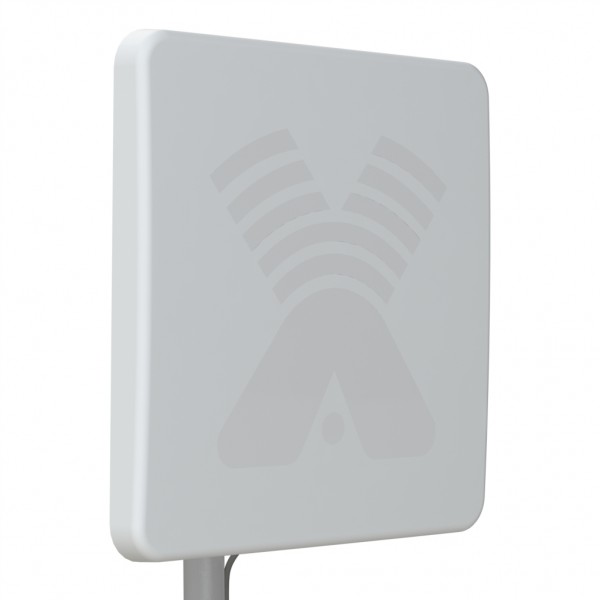

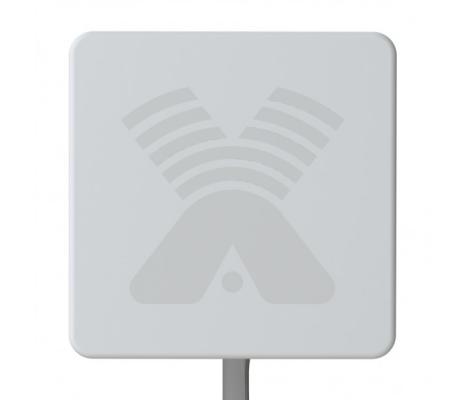

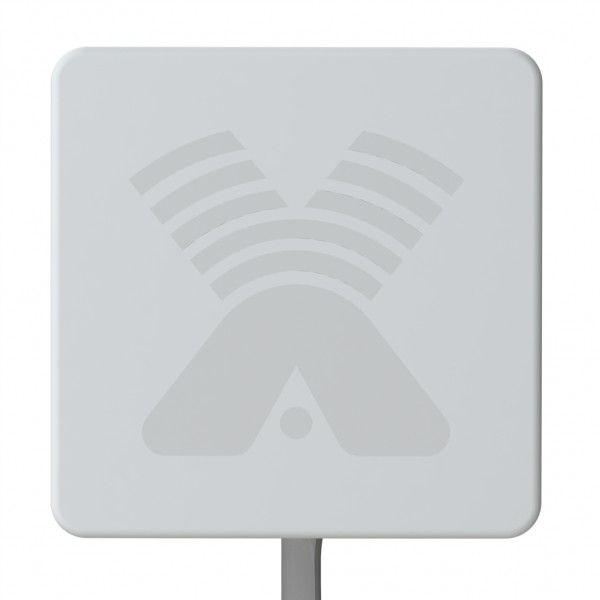

Антенна ZETA MIMO
Узел крепления на мачту
Инструкция по установке
Упаковка (картон)

Инструкция (pdf, 302 KB)
