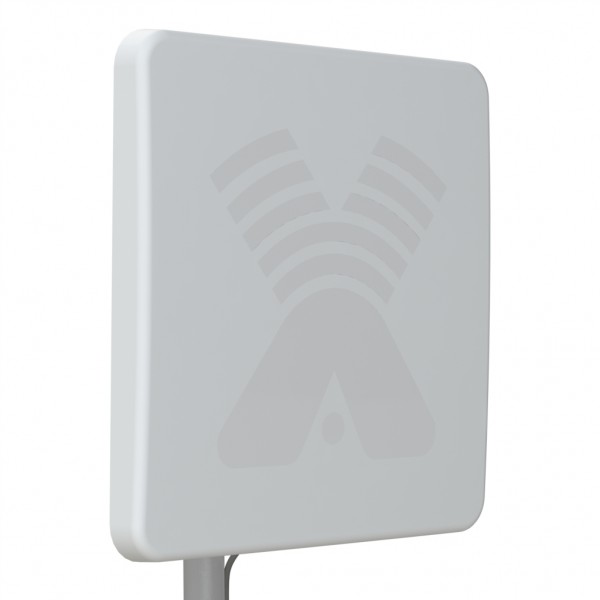

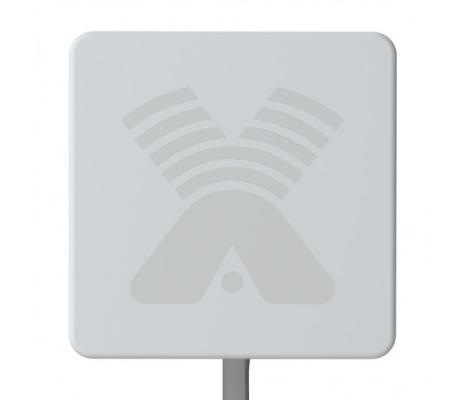

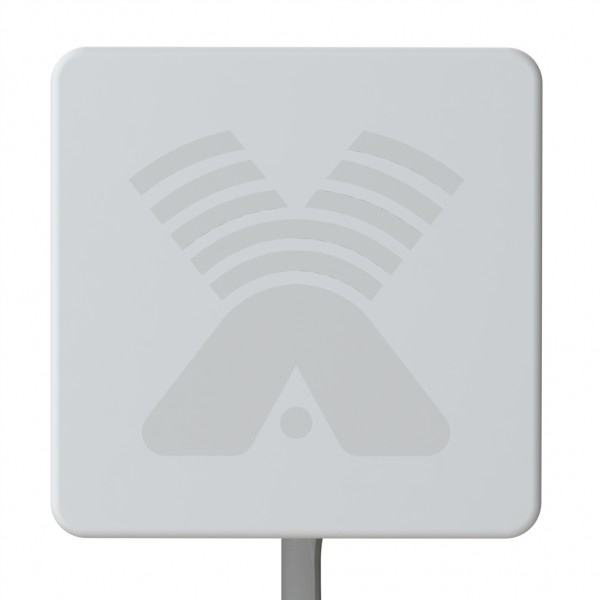

ZETA F - широкополосная панельная антенна 4G/3G/2G (17-20dBi)

Мощная бюджетная широкополосная антенна 2G/3G/4G/WIFI. Усиление 17.5-18.0 dBi. Ra=75 Ом.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна ZETA F предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

сотовая связь (GSM1800)
2G (EDGE)
3G (UMTS 2100)
4G (WIMAX,LTE)
WI-FI (IEEE 802.11b, g)

и в других системах диапазона 1700-2700 МГц.

ZETA F является узконаправленной антенной и обладает хорошей пространственной избирательностью. Тип антенны – синфазная полосковая решетка.

Достоинства антенны ZETA:

Активные излучателя антенны укрыты в пластиковый корпус.
Для соединения антенны с роутером или модемом используется бюджетный кабель 75 Ом (SAT703)
Простой монтаж кабельных разъемов
Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).

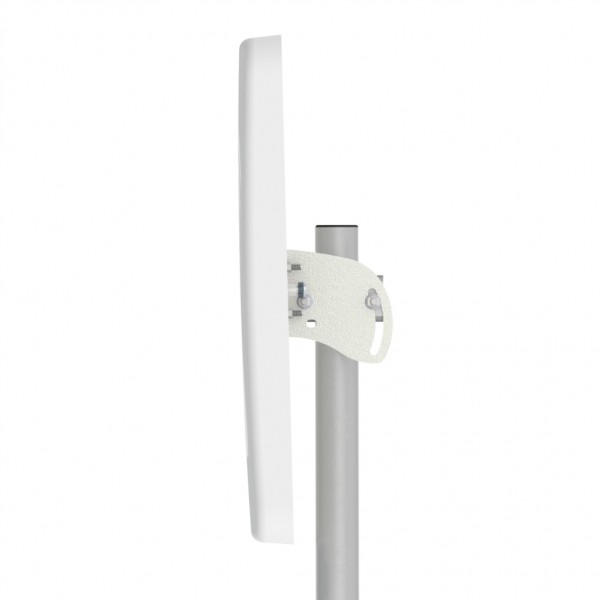

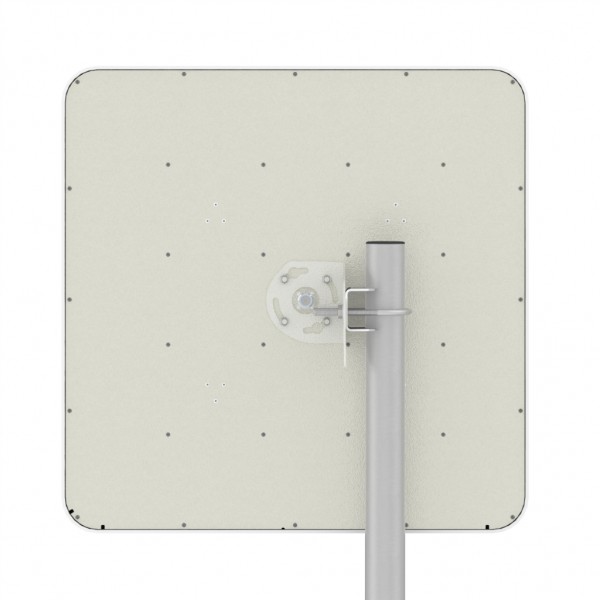

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны и ее поляризации.

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Усиление в диапазоне GSM1800, dBi	17,5-18
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi	18-19
Усиление в диапазоне WIFI (2.4ГГц), dBi	19,5
Усиление в диапазоне 4G (LTE), dBi	19,5-20,0
Ширина ДН в Н-плоскости, град	15-26
Ширина ДН в Е-плоскости, град	15-26
Уровень боковых лепестков, не более	-12dB
Уровень кроссполяризации, не более	-25dB
Входное сопротивление, Ом	75
КСВ , не более	1.8
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная /наклонная
Механические характеристики
Масса с креплением, г	2500
Крепление	мачта диаметром 20-52мм
Габаритные размеры без крепления, м	0,41х0,41х0,06
Допустимая скорость ветра, м/сек	20
Разъем	F-female
Материал защитной коробки	Поликарбонат+ABS
Материал антенны	оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Зависимость КСВ на входе антенны от частоты

Диаграмма направленности антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1750МГц	1850МГц	1950МГц	2140МГц	2350МГц	2450МГц	2550МГц	2650МГц
Горизонтальная плоскость, вертикальная поляризация (основная)
Вертикальная плоскость, вертикальная поляризация (основная)

Антенна ZETA F
Узел крепления на мачту
Инструкция по установке
Упаковка (картон)

Инструкция (pdf, 529 KB)
