Облучатель офсетной параболической антенны UMO-3 MIMO 2x2 предназначен для использования с 3G/4G модемами/роутерами и другими устройствами MIMO 2х2 диапазона 1.7-2.7ГГц. Использование при работе систем MIMO 2x2 позволяет получить максимальную скорость приема/передачи данных, предоставляемых оператором.
Достоинства облучателя UMO-3 MIMO 2x2:

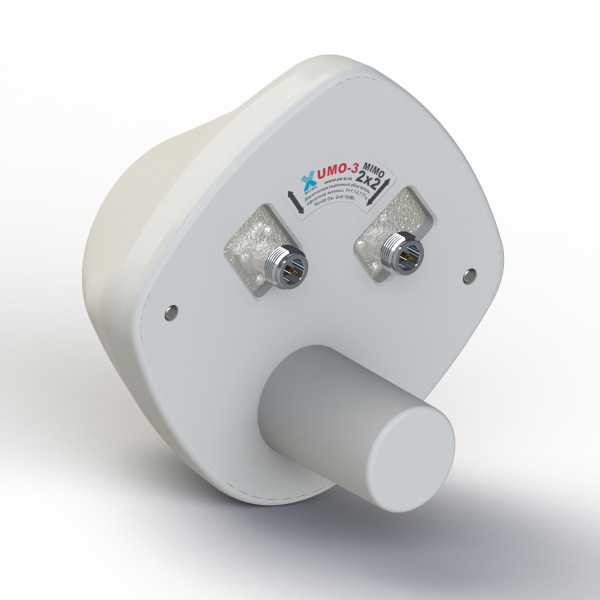

- Облучатель имеет два разъема, соответствующие ортогональным поляризациям излучаемого сигнала.
- Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот.
- Применение параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.

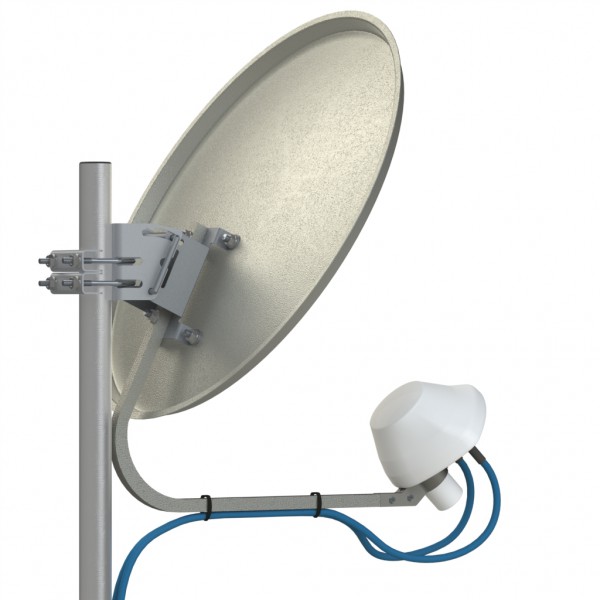

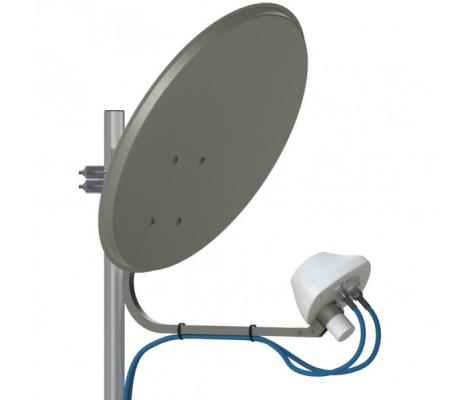

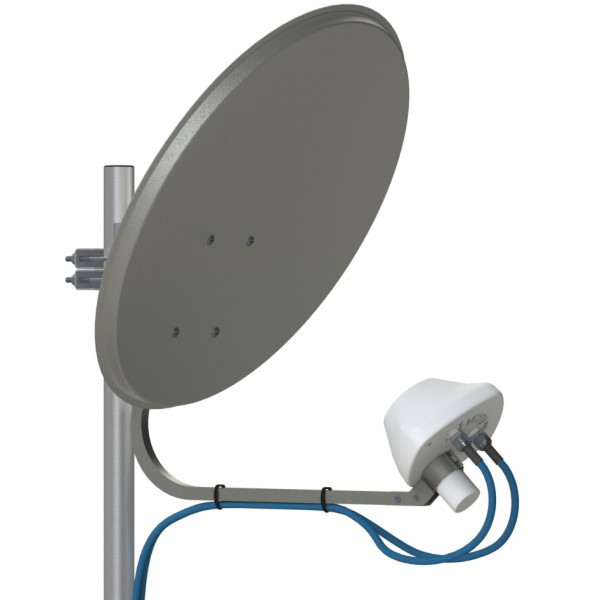

- Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5-0.6).
- Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.
Для соединения с модемом используется два кабеля с волновым сопротивление 50 Ом и разъемами N-male. Облучатель предназначен для модема имеющего два разъема!
|
Электрические характеристики |
||||||||||||||||
|
Рабочий диапазон частот, МГц |
1700-2700 |
|||||||||||||||
|
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G |
|
|||||||||||||||
|
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандарте LTE2600 |
|
|||||||||||||||
| Собственный коэффициент облучателя, dBi | 8÷10 | |||||||||||||||
|
Поляризация |
Вертикальная + горизонтальная / X-pol |
|||||||||||||||
|
Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град |
86 - 130 |
|||||||||||||||
|
Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град |
104 - 116 |
|||||||||||||||
|
Входное сопротивление, Ом |
50 |
|||||||||||||||
|
Развязка между входами в рабочем диапазоне, dB |
Более 28 |
|||||||||||||||
|
КСВ в рабочем диапазоне частот, не более |
1,8 |
|||||||||||||||
|
Допустимая мощность, Вт |
10 |
|||||||||||||||
|
Механические характеристики |
||||||||||||||||
|
Габаритные размеры, мм |
140 х 140 х 140 |
|||||||||||||||
| Вес, г | 350 | |||||||||||||||
|
Разъем |
2 х N-female |
|||||||||||||||
|
Материал защитного кожуха |
Поликарбонат+ABS |
|||||||||||||||
|
Материал антенны |
оцинкованная сталь |
|||||||||||||||
|
Защитное покрытие |
порошковая полимерная краска |
|||||||||||||||
Зависимость КСВН облучателя от частоты
Зависимость коэффициента передачи между каналами от частоты(развязка)
Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0.6м
| Частота | ||||||
| 1800 МГц | 1900 МГц | 2200 МГЦ | 2450 МГц | 2500 МГц | 2700 МГц | |
| Вход №1, вертикальная плоскость |
|
|
|
|
|
|
| Вход №1, горизонтальная плоскость |
|
|
|
|
|
|
Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболических антенн размером 0.6м, 0.9м и 1.5м (чёрная, синяя и красная линии соответственно)
- Облучатель UMO-3 MIMO 2х2
- Инструкция по установке
- Упаковка из микрогофрокартона или полиэтилена
