UMO-3 - 4G/3G (LTE1800/DC-HSPA+/LTE2600) офсетный облучатель

Универсальный облучатель 3G/4G для параболического рефлектора ("тарелки"). F=1700-2700 МГц. Работает в стандартах LTE1800, DC-HSPA+, LTE2600, WIFI2400 Снабжен разъемом N-female. КУ=9dBi.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

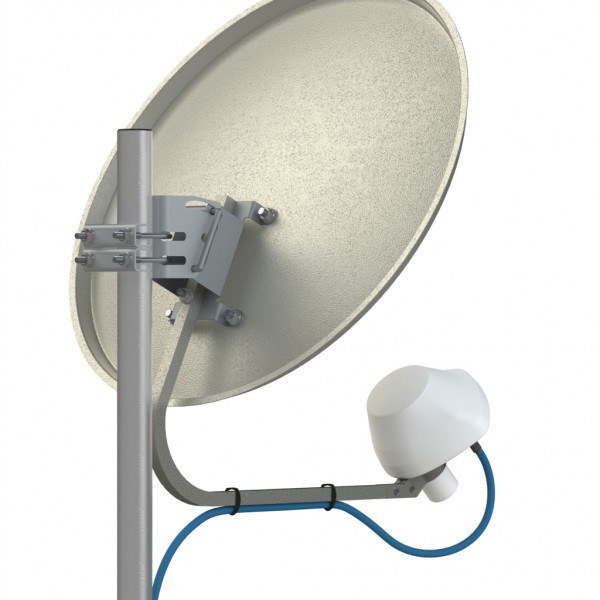

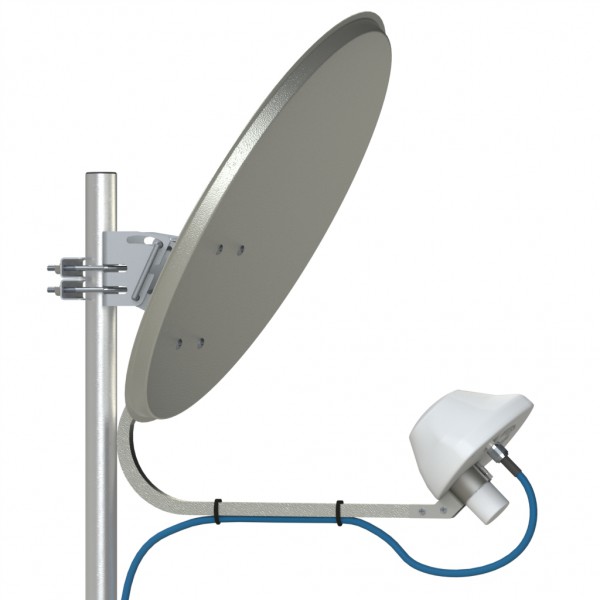

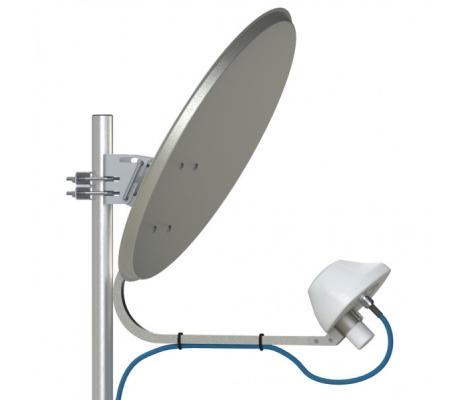

Облучатель офсетной параболической антенны UMO-3 предназначен для увеличения дальности работы 3G/4G-модемов диапазона 1700-2700МГц.

Достоинства облучателя UMO-3:

Работа в широкой полосе частот, с большинством скоростных стандартов LTE и 3G
Применение параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
При использовании двух рефлекторов и двух облучателей можно организовать антенную систему MIMO с пространственным разносом и получить максимальное качество связи
Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Для соединения с модемом используется кабель с волновым сопротивление 50 Ом и разъемом N-male. Для реализации режима MIMO, при работе с 4G модемами имеющими два разъема, требуется вторая антенна!

Электрические характеристики

Рабочий диапазон частот, МГц

1700-2700

Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G

при 0,55м	19/20 dBi	(20/17 гр.)
при 0,6м	20/21dBi	(18/16 гр.)
при 0,9м	23/24 dBi	(12/10 гр.)
при 1,3м	26/27 dBi	(9/8 гр.)
при 1,5м	28/29 dBi	(7/6 гр.)

Результирующее усиление (и ширина ДН)

при различных диаметрах офсетной параболической антенны в стандарте LTE2600

при 0,55м	21,5 dBi	(14 гр.)
при 0,6м	22,5dBi	(13 гр.)
при 0,9м	25,5 dBi	(9 гр.)
при 1,3м	28 dBi	(6 гр.)
при 1,5м	30 dBi	(5 гр.)

Поляризация

Вертикальная/ горизонтальная / наклонная

Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град

86 - 130

Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град

104 - 116

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Механические характеристики

Габаритные размеры, мм

140 х 140 х 140

Вес, г

300

Разъем

N-female

Материал защитного кожуха

Поликарбонат+ABS

Материал антенны

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

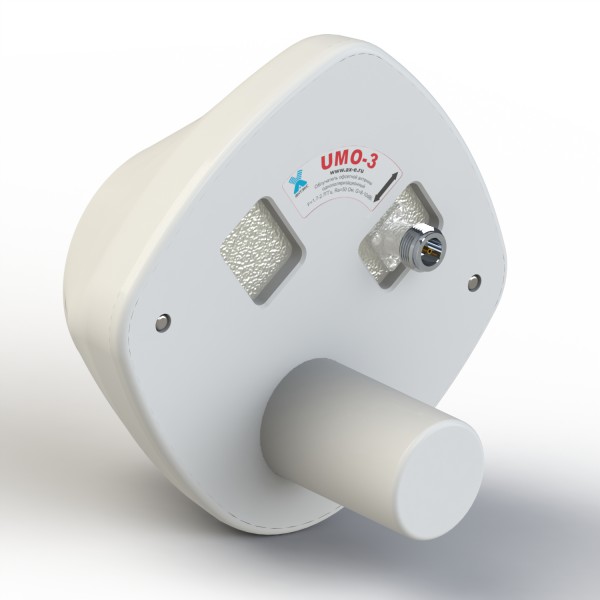

Облучатель UMO-3
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена

Инструкция (pdf, 322 KB)
