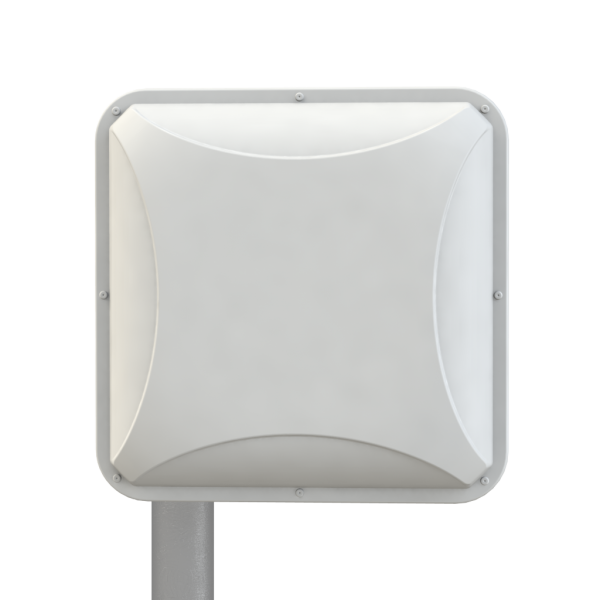

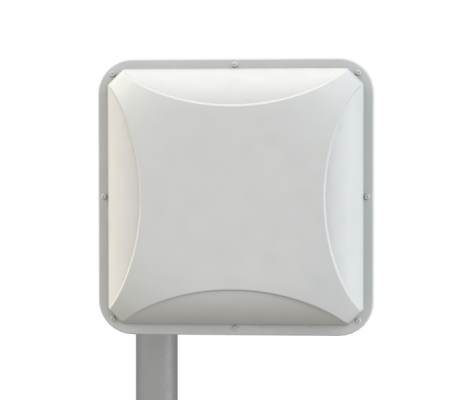

Панельная антенна PETRA Broad Band 75 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 2G (GSM1800)
- 3G (UMTS 2100)
- 4G (LTE1800, LTE2100, LTE2600)
- WI-FI (IEEE 802.11b, g)
и в других системах диапазона 1700-2700 МГц. PETRA Broad Band является антенной средней направленности и подходят для использования в системах связи на удалении до 10км. Тип антенны – синфазная полосковая решетка.

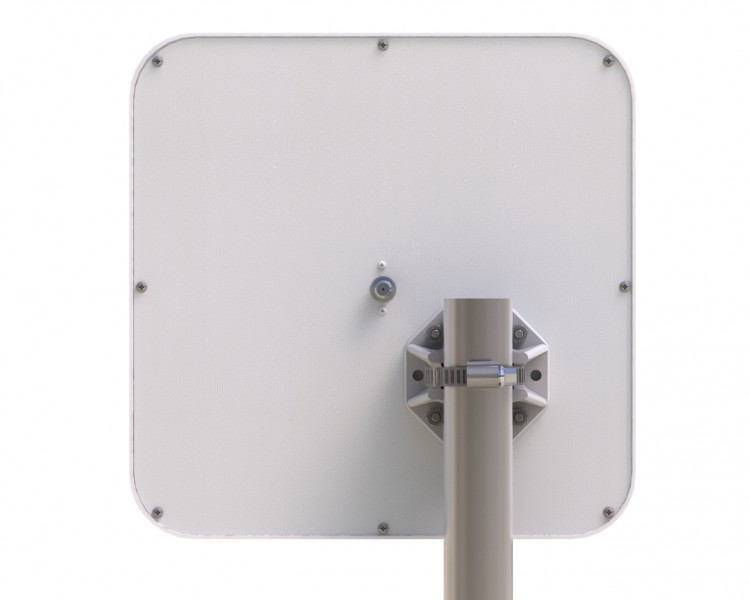

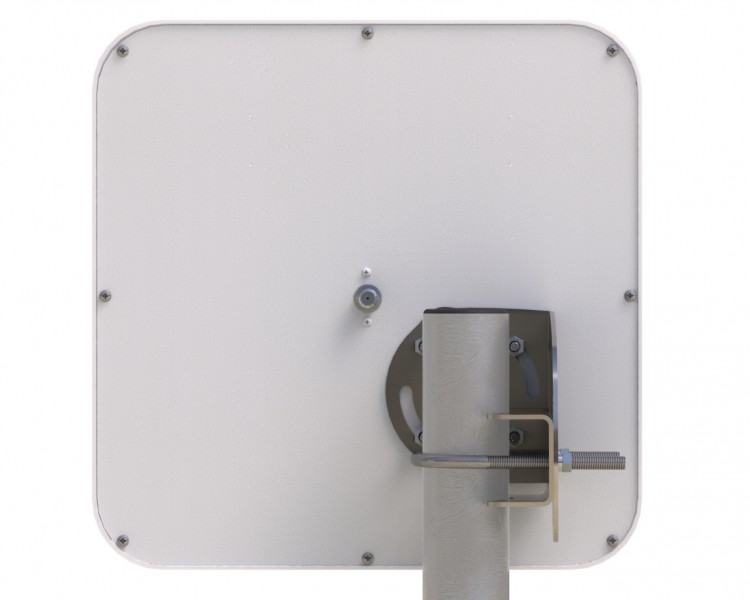

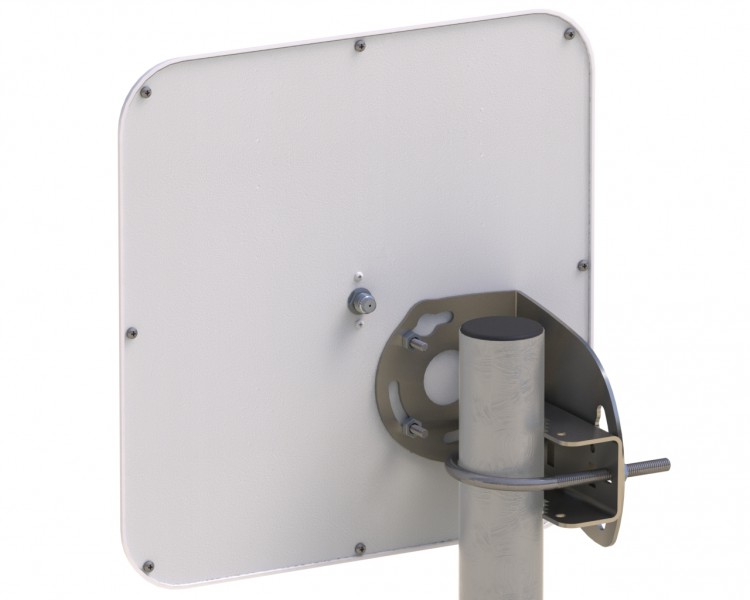

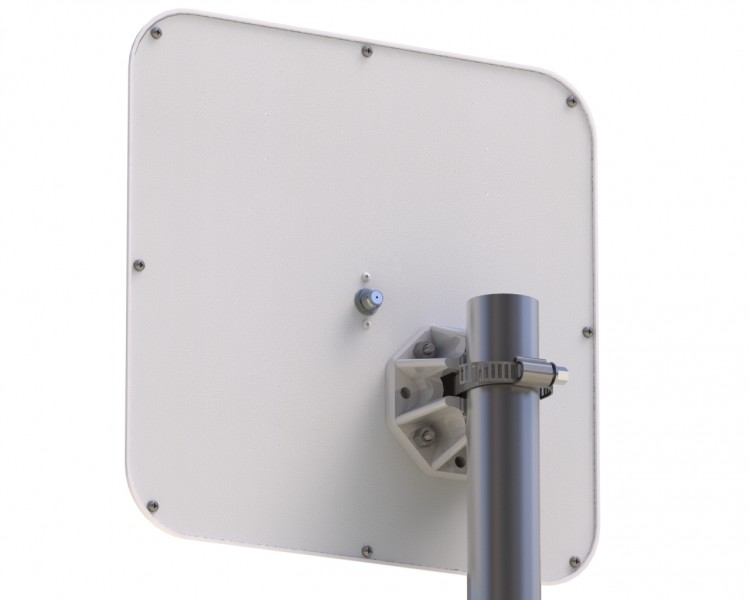

Антенна может поставляться с металлическим или с пластиковым креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом, позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением.
PETRA Broad Band 75 это версия популярной антенны Petra Broad Band для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов. Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.
Достоинства антенны PETRA Broad Band 75:
- Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
- Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
- Гибкая комплектация крепления.
- Тип грозозащиты - DC-ground. Класс влагозащиты - IP 68.
|
Электрические характеристики |
|
|
Рабочий диапазон частот, МГц |
1700-2700 |
|
Усиление в диапазоне GSM1800/LTE1800, dBi |
12.5 |
| Усиление в диапазоне 3G (1,9-2,2ГГц), dBi | 13-13.5 |
| Усиление в диапазоне WIFI (2.4ГГц), dBi | 14.5 |
| Усиление в диапазоне 4G (LTE2600), dBi | 14.5-15,5 |
|
Ширина ДН в Н-плоскости, град |
30-48 |
|
Ширина ДН в Е-плоскости, град |
25-41 |
|
Уровень боковых лепестков, не более |
-12dB |
|
отношение вперд/назад, не менее |
20dB |
|
Входное сопротивление, Ом |
75 |
|
КСВ в рабочем диапазоне , не более |
1.5 |
|
Допустимая мощность, Вт |
10 |
| Поляризация | вертикальная/горизонтальная/наклонная |
|
Механические характеристики |
|
|
Масса с креплемнием, г |
1080 |
| Крепление |
мачта диаметром 20-52мм |
|
Габаритные размеры, м |
0,24х0,24х0,06 |
|
Допустимая скорость ветра, м/сек |
50 |
|
Разъем |
F-female |
|
Материал защитной коробки |
Поликарбонат+ABS |
|
Материал антенны |
сталь, оцинкованная сталь, алюминий |
|
Защитное покрытие |
порошковая полимерная краска |
| Диапазон рабочих температур | от -60°C до +80°C |
Зависимость КСВ на входе антенны от частоты
Диаграммы направленности антенны
|
Плоскость и поляризация |
Частота | |||||
| 1700МГц | 1900МГц | 2200МГц | 2400МГц | 2600МГц | 2680МГц | |
| Плоскость Н - красным цветом, плоскость Е - синим цветом |  |
 |
 |
 |
 |
 |
- Антенна PETRA Broad Band 75
- Узел крепления на мачту
- Инструкция по установке
- Упаковка (картон)
