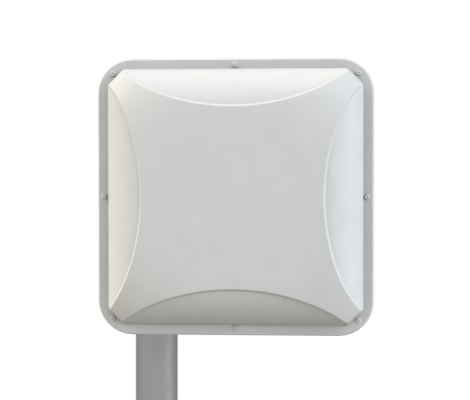

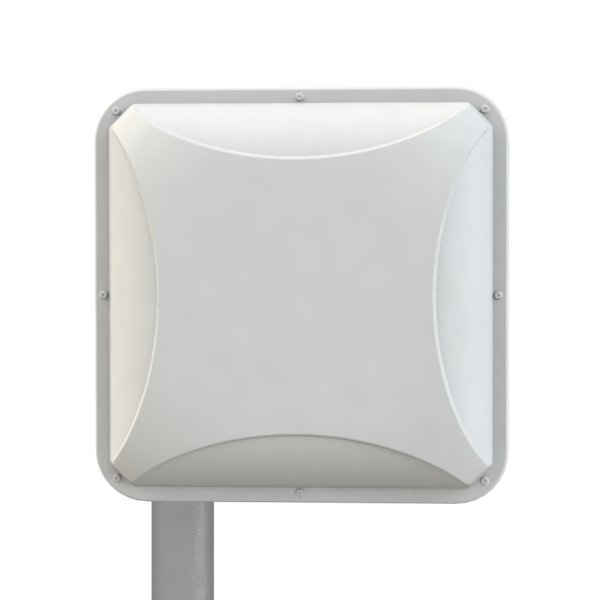

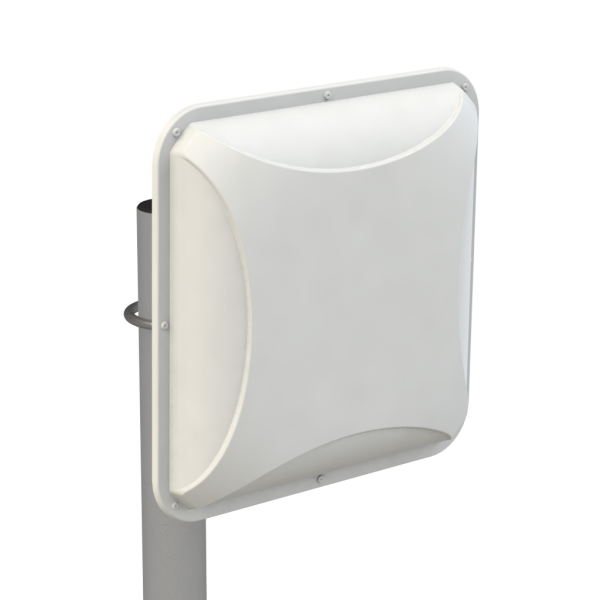

PETRA BB MIMO 2x2

Профессиональная панельная антенна для самых современных модемов и роутеров. F=1700-2700МГц, КУ=15dBi, разъемы 2 х N-female, вертикальная+горизонтальная поляризации,развязка между каналами более 30дБ.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна PETRA Broad Band MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

2G (GSM1800)
3G (UMTS 2100)
4G (LTE1800, LTE2100, LTE2600)
WI-FI (IEEE 802.11b, g)

и в других системах диапазона 1700-2700 МГц. PETRA Broad Band MIMO 2x2 является антенной средней направленности и подходят для использования в системах связи на удалении до 10км. Тип антенны – синфазная полосковая решетка. Благодаря поддержки антенной технологии MIMO 2x2, скорость передачи данных может достигать 150 Мб/с (при использовании оборудования cat.4).

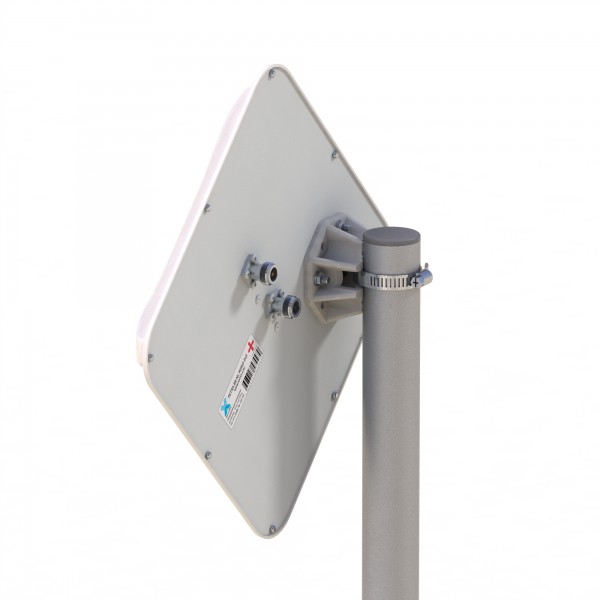

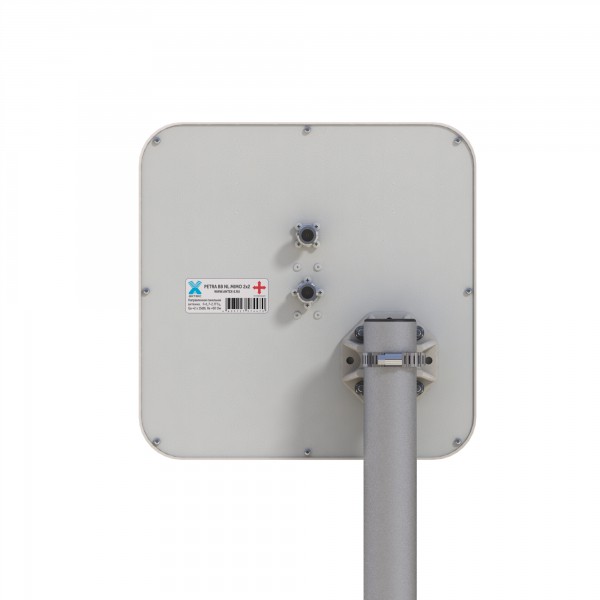

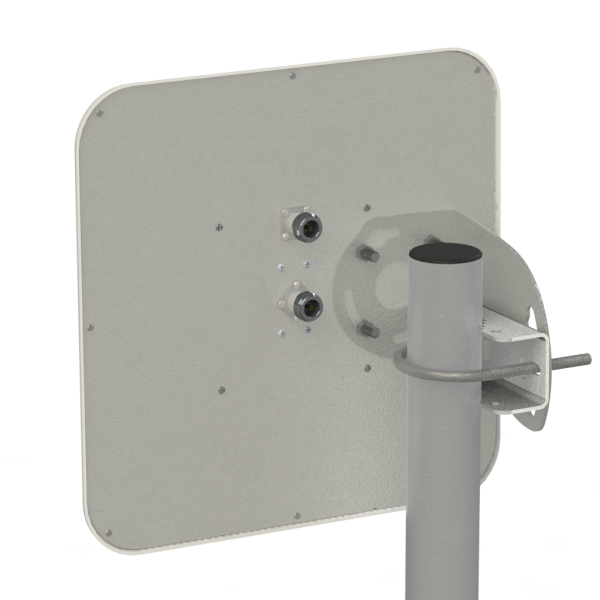

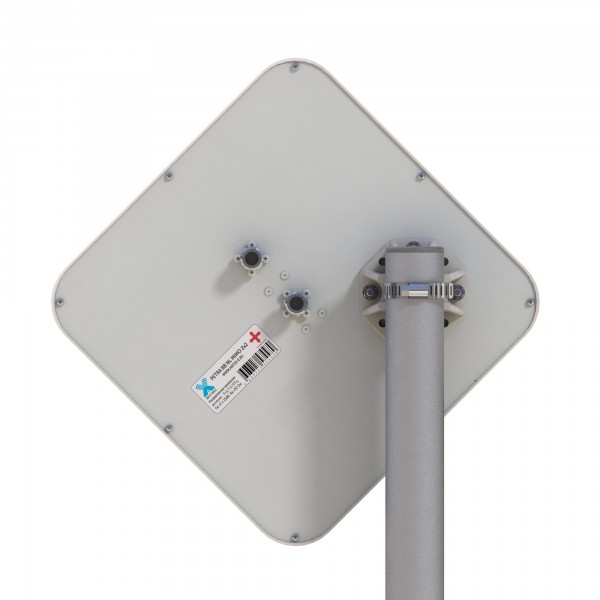

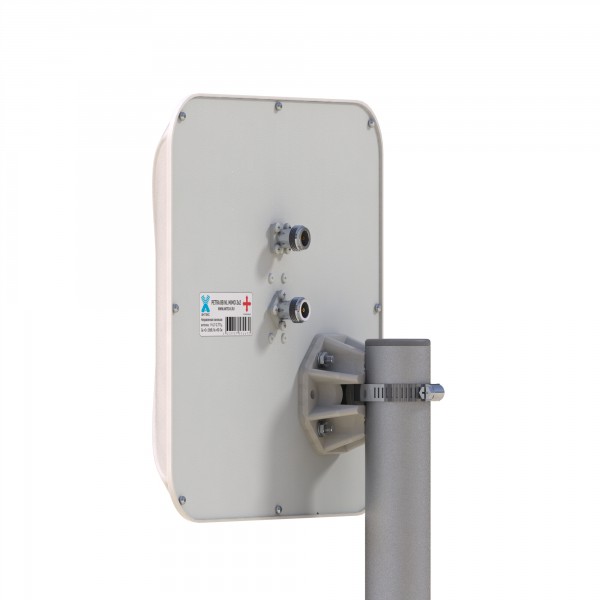

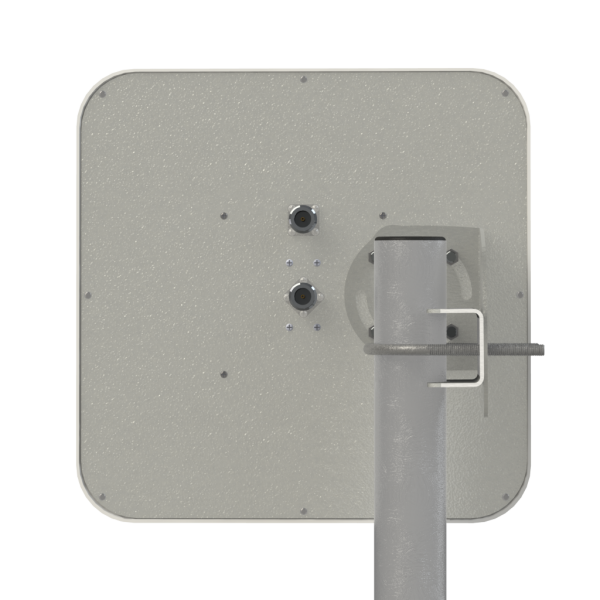

Антенна может поставляться с металлическим или с пластиковым креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом, позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением.

Достоинства антенны PETRA Broad Band MIMO 2x2:

Активные излучателя надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы.
Гибкая комплектация узла крепления
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной).

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Усиление, dBi	2 x 12,5÷15,0
Ширина ДН в Н-плоскости, град	30
Ширина ДН в Е-плоскости, град	30
Уровень боковых лепестков, не более	-12dB
Развязка между портами в диапазоне 1700-2700МГц, не менее	30dB
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот на входах, не более	1,5
Допустимая мощность, Вт	10
Поляризация	вертикальная+горизонтальная / X-pol
Механические характеристики
Масса с креплемнием, г	1080
Крепление	мачта диаметром 20-52мм
Диапазон рабочих температур	от -60°C до +80°C
Габаритные размеры без крепления, м	0,24х0,24х0,06
Допустимая скорость ветра, м/сек	50
Разъемы	2хN-female
Материал защитного кожуха	Поликарбонат+ABS
Материал антенны	Оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Зависимость коэффициента направленного действия от угла поворота антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1700МГц	1900МГц	2200МГц	2400МГц	2600МГц
Порт возбуждения №1, горизонтальная плоскость , вертикальная поляризация (основная)
Порт возбуждения №1, вертикальная плоскость , вертикальная поляризация (основная)

Зависимость КСВ на входе антенны от частоты

Зависимость модуля коэффициента передачи между каналами от частоты

Антенна PETRA BB MIMO 2x2
Крепление для установки на мачту/трубу
Инструкция по установке
Упаковка из микрогофрокартона

Инструкция (pdf, 556 KB)
