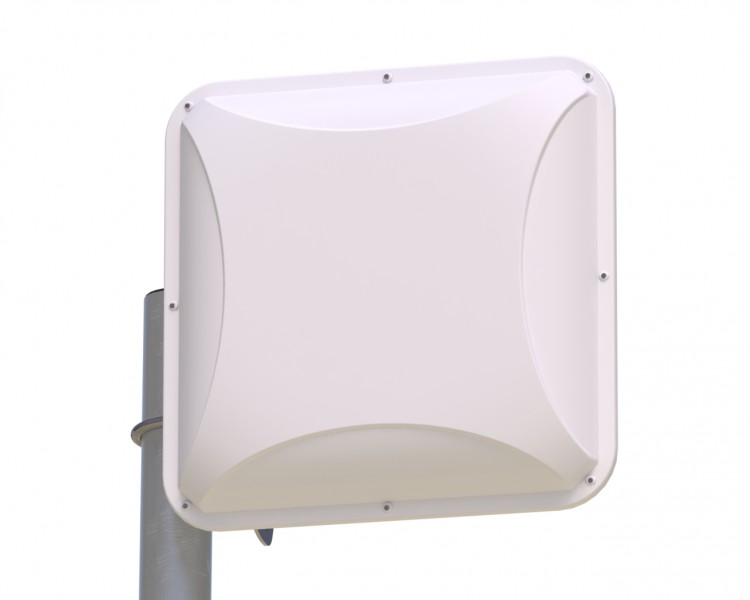

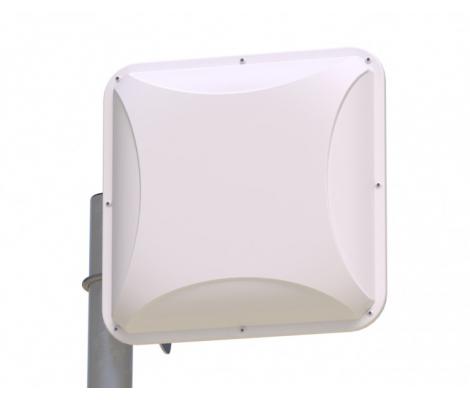

PETRA-9F MIMO 4x4

Бюджетная панельная антенна для модемов и роутеров, поддерживающих технологию MIMO 4x4. F=1700-2700МГц, КУ=9dBi, разъемы 4 х F-female, вертикальная+горизонтальная поляризации, развязка между каналами более 25дБ.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна PETRA-9F MIMO 4x4 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандарта 4G, преимущественно на частотах 1800 МГц, 2100 МГц, 2300 МГц и 2600 МГц.

Данная антенна совместима с оборудованием MIMO 4х4, так как имеет четыре разъема для подключения к оборудованию.

*Технология MIMO 4х4 на текущий момент не распространена повсеместно, однако уже сейчас встречаются вышки сотовых операторов и модемы, позволяющие использовать эту технологию.

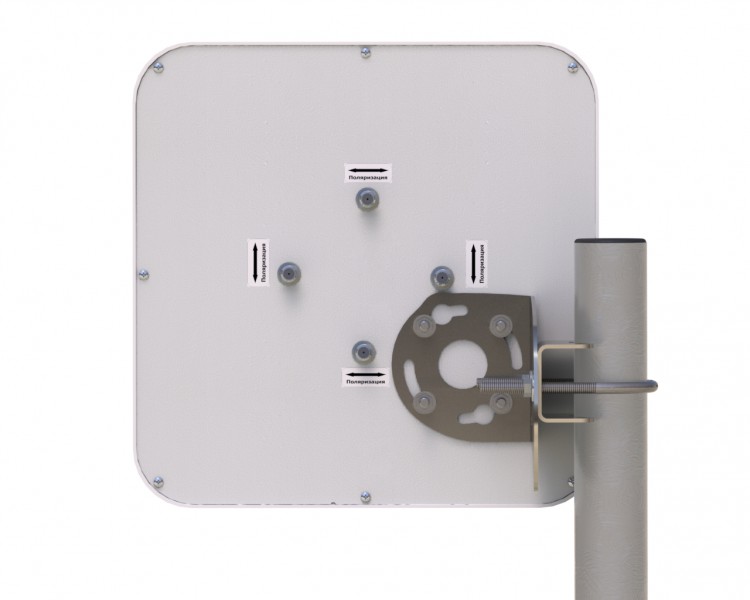

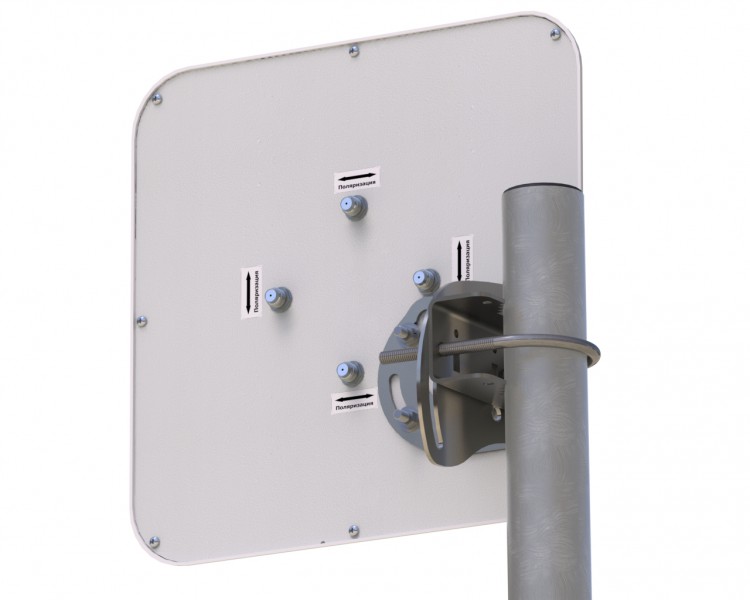

Антенна может поставляться с металлическим или с пластиковым креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом, позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением.

Достоинства антенны PETRA-9F MIMO 4x4:

Активные излучателя надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы.
Гибкая комплектация узла крепления.
Наличие внутри антенны двух пар излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 4x4.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной).

Электрические характеристики
Рабочий диапазон частот, МГц		1700÷2700
Коэффициент усиления, dBi		8,5÷10
Ширина ДН в Н-плоскости, град		59÷82
Ширина ДН в Е-плоскости, град		35÷57
Уровень боковых лепестков, не более		-7 dB
Развязка между портами в рабочем диапазоне , не менее		25 dB
Входное сопротивление, Ом		75
КСВ в рабочем диапазоне частот на входах, не более		1,6
Допустимая мощность, Вт		10
Наклон поляризации принимаемых/излучаемых волн		-45°/+45°(X-pol)

Механические характеристики
Масса антенны, г	750
Крепление	мачта диаметром 20-52мм
Диапазон рабочих температур	от -60°C до +80°C
Габаритные размеры без крепления, м	0,24х0,24х0,1
Допустимая скорость ветра, м/сек	25
Разъемы	4 х F-female
Материал защитного кожуха	Поликарбонат+ABS
Материал антенны	Оцинкованная сталь, латунь
Материал крепления	сталь / Поликарбонат+ABS
Класс защиты	IP 67

Диаграммы направленности антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	1700МГц	2200МГц	2700МГц
Горизонтальная плоскость, вертикальная поляризация(основная)
Вертикальная плоскость, вертикальная поляризация(основная)

Зависимость КСВ от частоты.

Развязка между противоположными разъемами.

Развязка между соседними разъемами.

Антенна PETRA-9 F MIMO 4x4
Крепление для установки на мачту/трубу
Инструкция по установке
Упаковка из микрогофрокартона

Инструкция (pdf, 217 KB)
