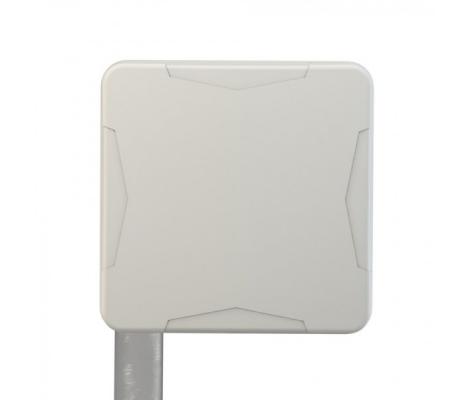

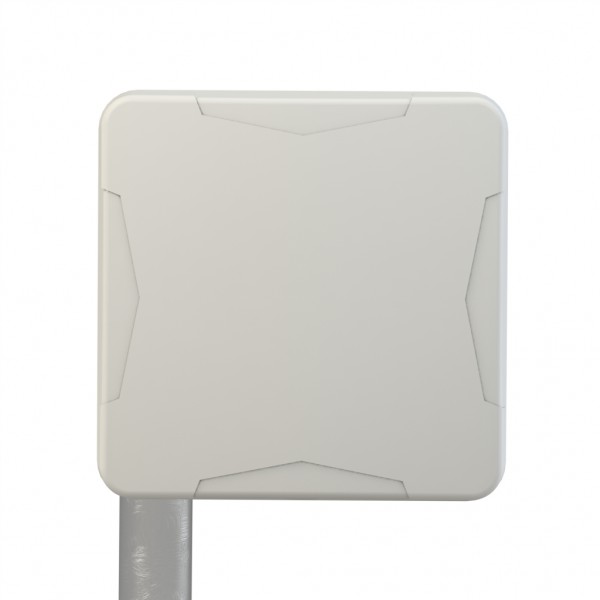

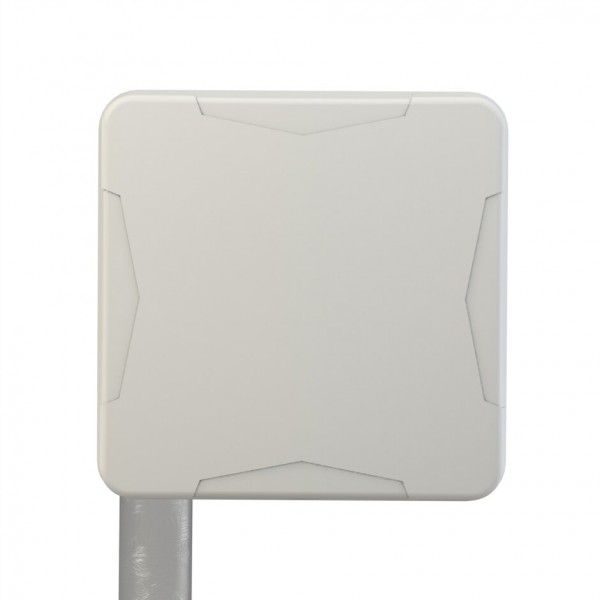

Nitsa-5F - эффективная универсальная выносная антенна

Эффективная универсальная выносная антенна
LTE800/GSM900/GSM1800/LTE1800/UMTS900/
UMTS2100/ WIFI/LTE2600.
Частота 790÷960/1700÷2700 МГц. КУ=9÷14.5dBi. Разъём F-female (75 Ом). Рекомендуется к применению на расстояниях до 10 км от БС.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Универсальная выносная антенна NITSA-5F предназначена для использования в комплекте c сотовыми телефонами, модемами или репитерами стандартов:

2G(EDGE, GPRS на частотах GSM900, GSM1800)
3G (UMTS2100, UMTS900)
4G (LTE800, LTE900, LTE1800, LTE2600, LTE2100)
WI-FI (IEEE 802.11b, g, n)

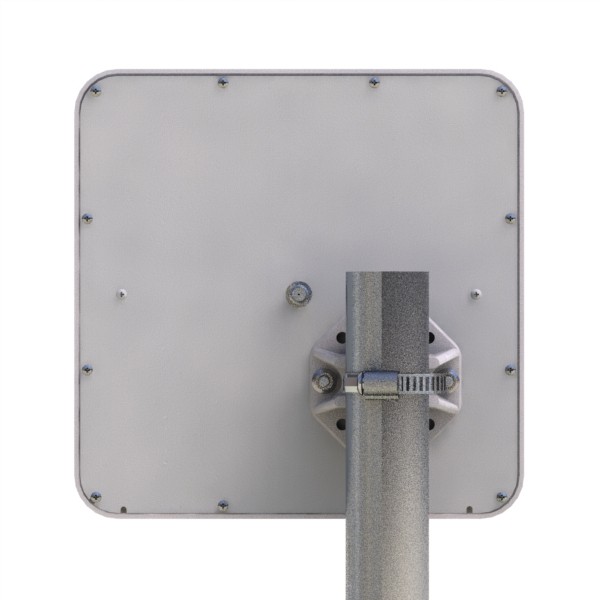

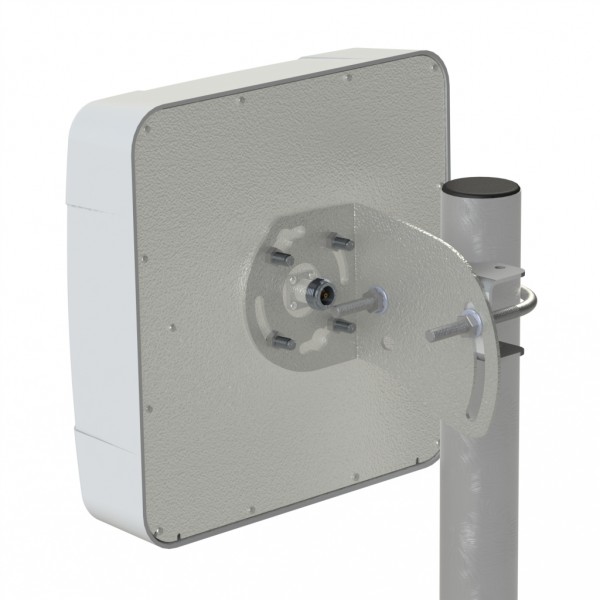

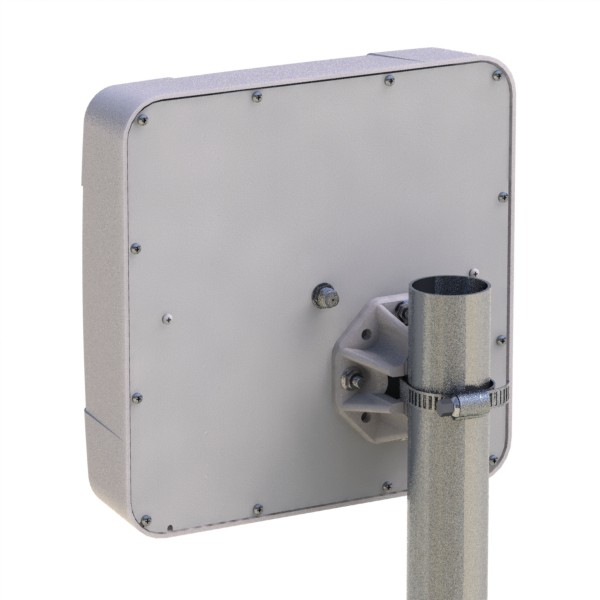

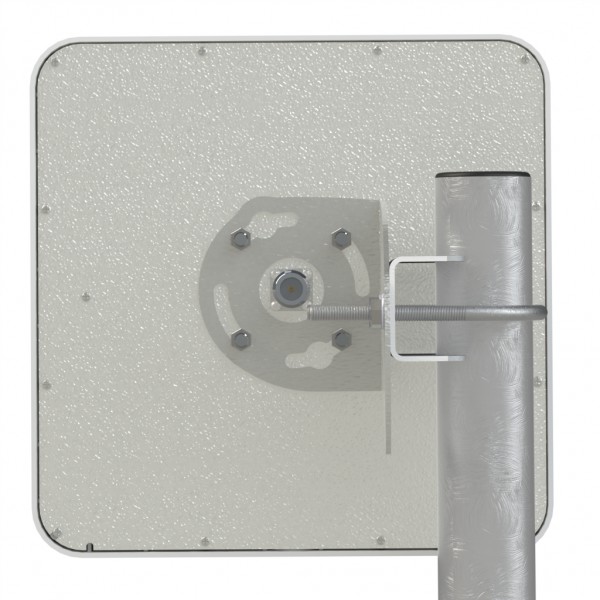

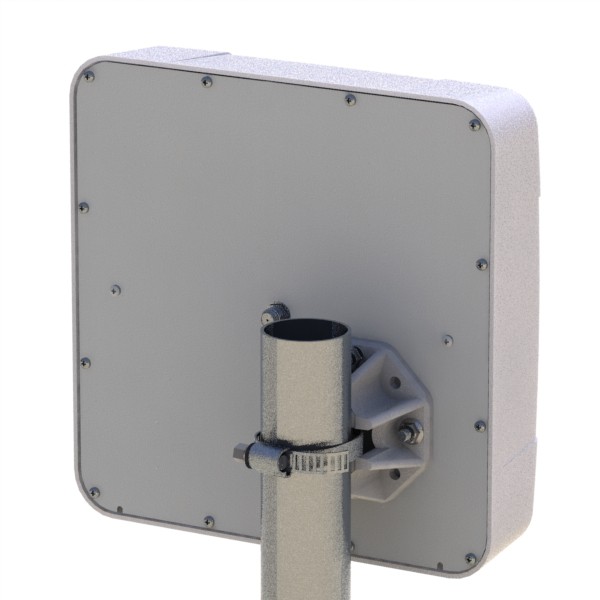

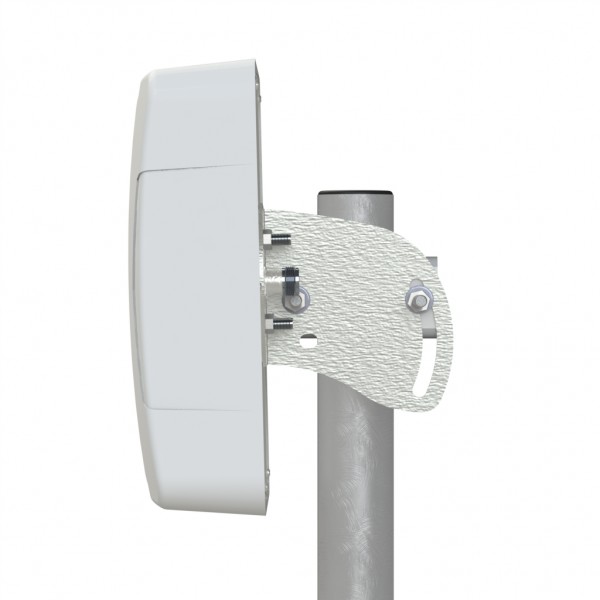

Антенна может поставляться с металлическим или пластиковым креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом, позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением. Антенна рекомендуется к использованию на расстояниях до 10 км от базовой станции. Для подключения необходима кабельная сборка.

Достоинства:

Универсальная антенна с широкой диаграммой направленности и работающая во всех скоростных стандартах.
Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
Антенна имеют высокий коэффициент усиления, низкий КСВ в широкой полосе частот.
В антенне применены бюджетные разъемы F-типа
Гибкая комплектация крепежного узла

Электрические характеристики
Рабочий диапазон частот, МГц	790÷960/1700÷2700
Усиление, dBi	9.0÷9.5/10.0÷14.5
Ширина ДН в Н-плоскости, град	69/36÷69
Ширина ДН в Е-плоскости, град	65/37÷53
Отношение вперед/назад, дБ	не менее 18
Уровень боковых лепестков, дБ	не более -13
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1,6
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная/наклонная
Механические характеристики
Масса с креплением, г	1120
Габаритные размеры, м	0,2х0,2х0,08
Разъем	F-female
Материал излучателя	оцинкованная сталь
Материал защитной коробки	Поликарбонат+ABS

Зависимость коэффициента направленного действия от угла поворота антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	850МГц	925МГц	1800МГц	2175МГц	2450МГц	2675МГц
Горизонтальная плоскость, вертикальная поляризация(основная)
Вертикальная плоскость, вертикальная поляризация(основная)

Зависимость КСВ на входе антенны от частоты

Антенна NITSA-5F
Комплект крепления для установки на мачту
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена

Инструкция (pdf, 616 KB)
