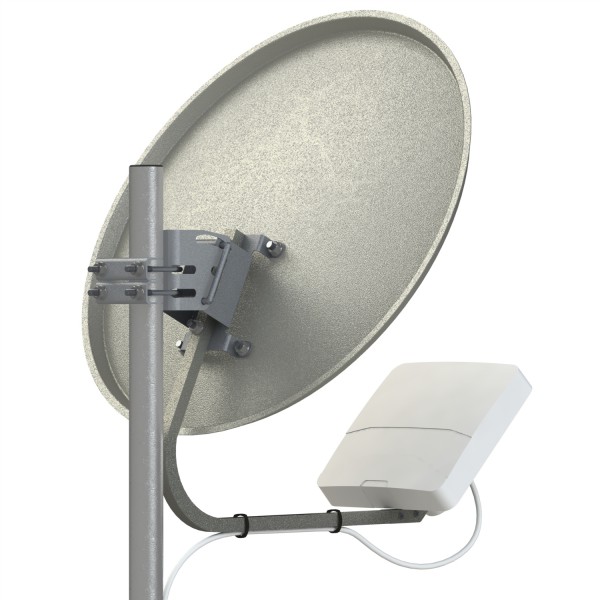

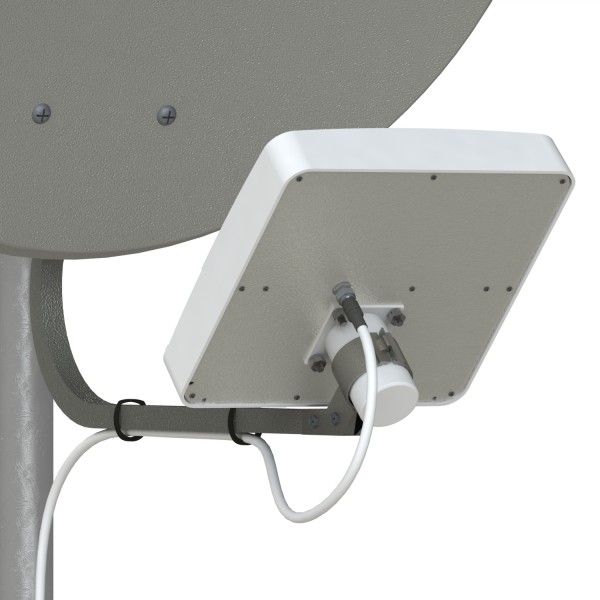

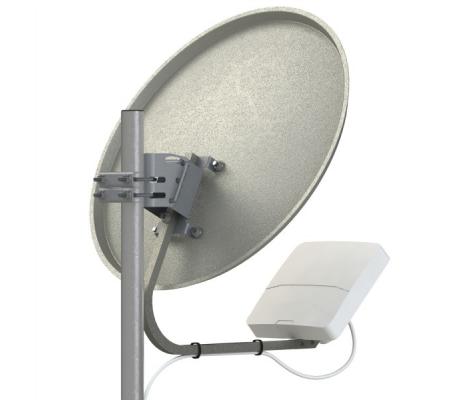

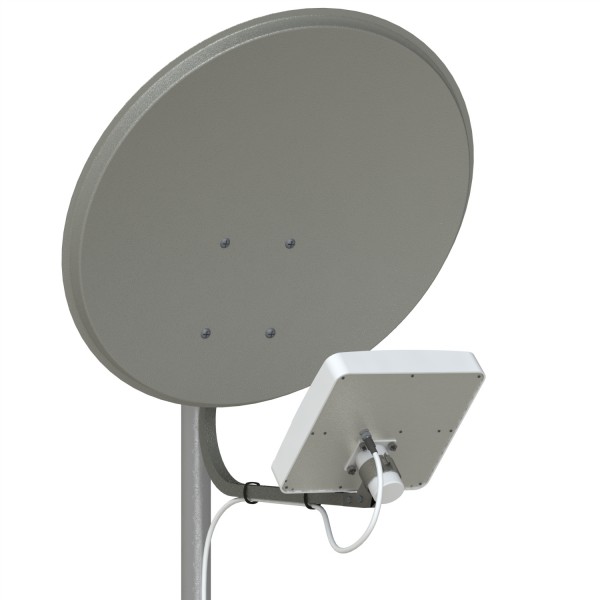

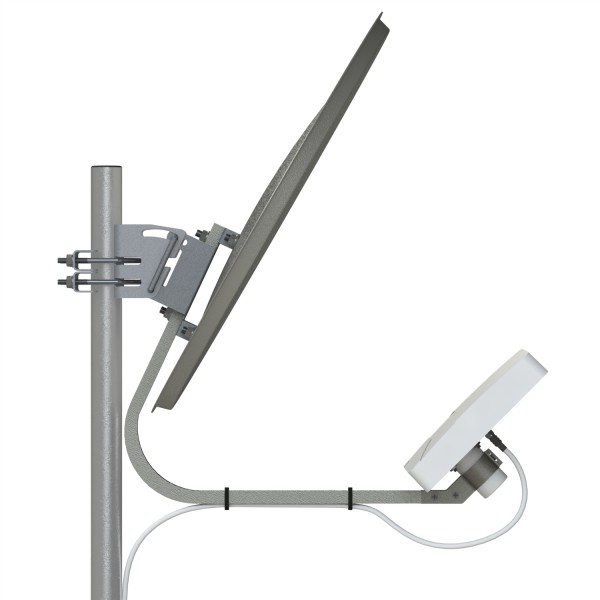

Облучатель Nitsa-2F OFFSET предназначен для совместного использования с офсетной зеркальной антенной (не входит в комплект) в целях увеличения дальности работы 3G/4G-модемов и репитеров в диапазоне 900МГц/1800МГц/2100МГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов. Одновременная работа облучателя в нескольких стандартах позволяет получить большой коэффициент усиления антенной системы с его участием и принимать сигналы GSM, 3G, 4G в самых отдаленных местах от БС операторов.
Достоинства антенны Nitsa-2F OFFSET

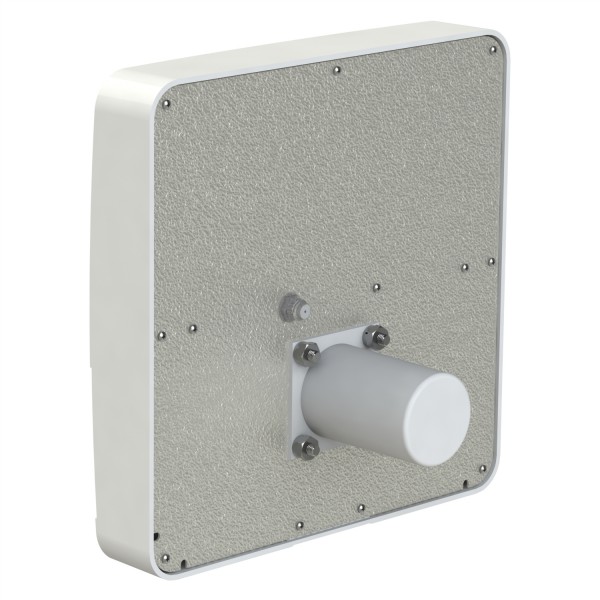

- Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
- Для защиты активного оборудования от статического электричества, разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
- На выходе облучателя установлен разъем типа F-female (75 Ом)
- Одновременное высокое усиление нескольких "речевых" стандартов, поможет "вытащить" сигнал в месте, где его казалось бы нет.
- Возможность работы с многодиапазонными репитерами (75 Ом) LTE, 3G, GSM. На небольшом удалении от БС, с применением данной антенной системы, вы сможете использовать возможности вашего репитера (по площади покрытия) на все 100 % !!!
|
Электрические характеристики |
|||||
|
Рабочий диапазон частот, МГц |
890-960, 1700-2200 |
||||
|
Собственный коэффициент усиления облучателя, dBi |
9-10 |
||||
|
Результирующий коэффициент усиление и ширина диаграммы направленности антенны по уровню -3дБ при различных диаметрах офсетной параболической антенны (F/D=0.5) |
|
||||
|
Ширина ДН в Н-плоскости по уровню -10dB, град |
108÷123 |
||||
|
Ширина ДН в Е-плоскостипо уровню -10dB, град |
108÷118 |
||||
|
Входное сопротивление, Ом |
75 |
||||
|
КСВ в рабочем диапазоне частот, не более |
1,6 |
||||
|
Допустимая мощность, Вт |
10 |
||||
|
Поляризация |
вертикальная |
||||
|
Механические характеристики |
|||||
|
Масса, г |
660 |
||||
|
Габаритные размеры облучателя, мм |
200 х 200 х 120 |
||||
|
Разъемы |
F-female |
||||
|
Материал облучателя |
оцинкованная сталь, поликарбонат+ABS |
||||
|
Защитное покрытие |
порошковая полимерная краска |
||||
|
Материал защитной коробки |
Поликарбонат+ABS |
||||
Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0,6м. Красная диаграмма - частота 925МГц, синяя - 1800МГц, зелёная - 2100МГц.
| Частота | |
| 925/1800/2100 МГЦ | |
| вертикальная плоскость |
|
| горизонтальная плоскость |
|
Зависимость коэффициента усиления (dBi, по вертикали) от частоты (ГГц, по горизонтали) при помещении облучателя в фокус офсетных параболических антенн диаметрами 0,6м (красная кривая) и 0,9м (синяя кривая), F/D=0.5
- Облучатель Nitsa-2F OFFSET с разъемом типа F-female
- Инструкция по установке
- Упаковка из микрогофрокартона или полиэтилена
