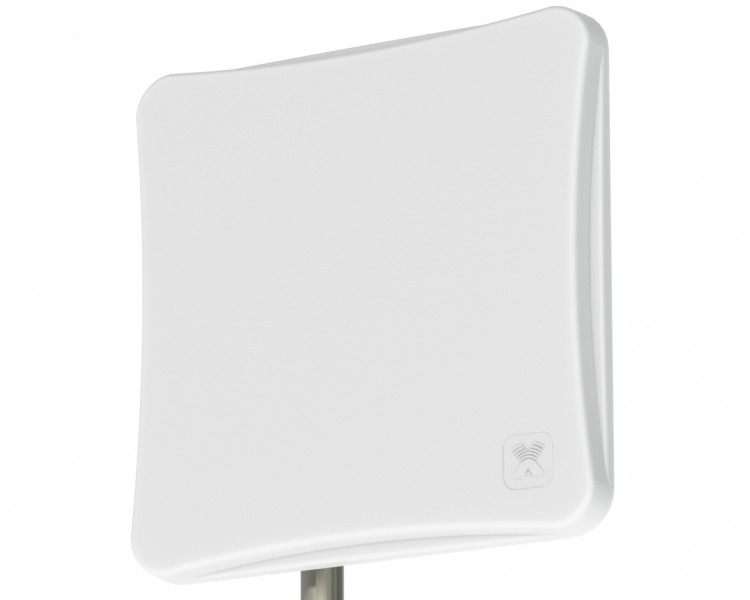

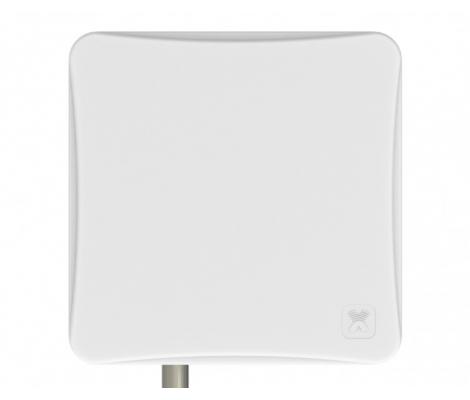

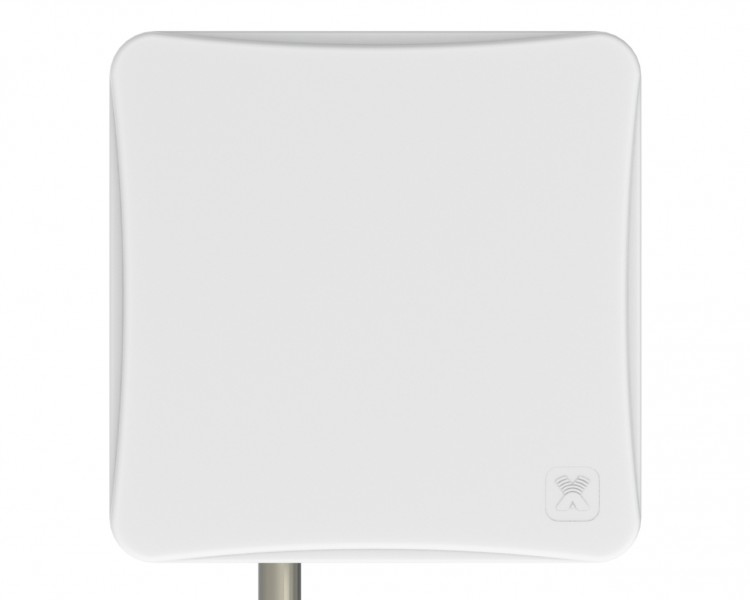

AGATA-F MIMO 2x2 F-female (75 Ом) - широкополосная панельная антенна 4G/3G/2G (15-17 dBi)

Мощная широкополосная антенна 3G/4G/2G/WIFI с поддержкой технологии MIMO 2x2. Усиление 15-17,5 dBi.Рекомендуется для использования в комплекте с "всеядными" модемами Huawei Е392,E3276(М150-1) и обычными 2G,3G и 4G модемами. Тип разъема - F-female.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна AGATA-F MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

    • 2G(EDGE, GPRS на частотах GSM1800)
    • 3G (UMTS 2100)
    • 4G (WIMAX,LTE1800, LTE2600)
    • WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц.  AGATA-F MIMO 2x2 является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Антенна представляет собой конструкцию из двух пространственно-разнесенных синфазных  решеток с ортогональными поляризациями.

Для антенны AGATA-F MIMO 2x2 рекомендуется использовать кабель с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях

Достоинства антенны AGATA-F MIMO 2x2

    • Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
    • Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
    • Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).

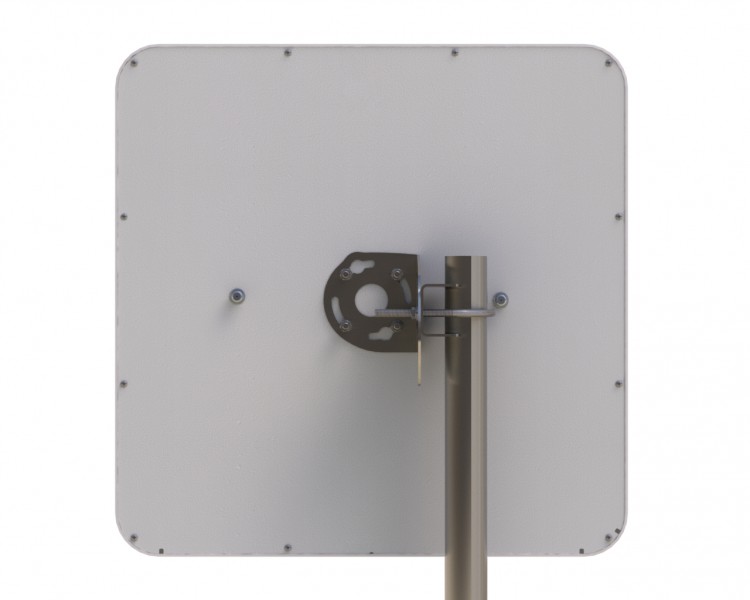

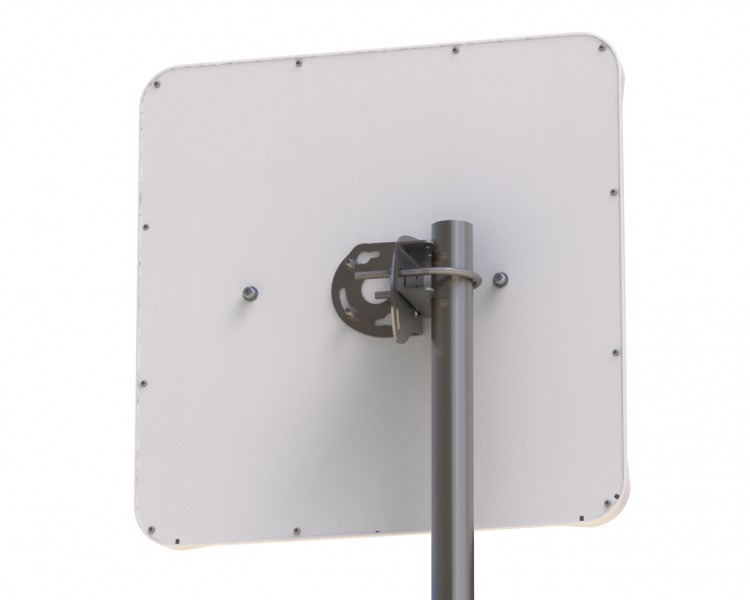

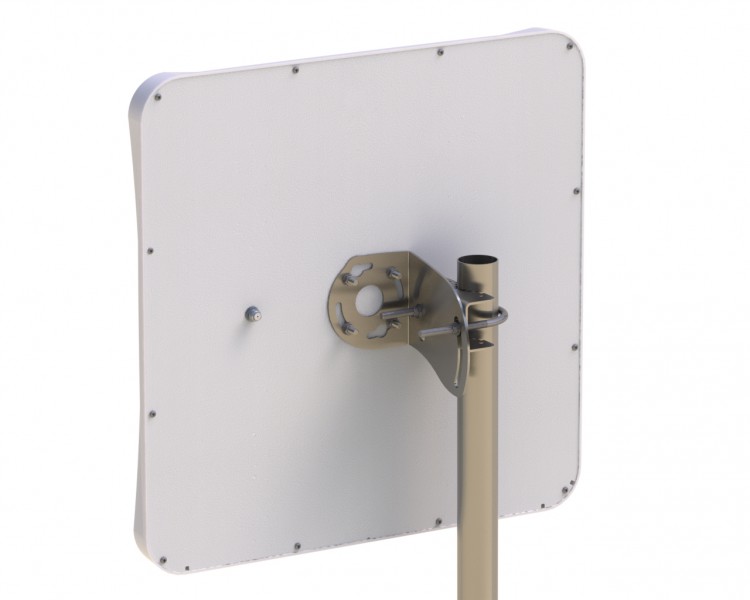

    • Крепление позволяет установить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны и плавное изменение наклона поляризации.

Электрические характеристики

Рабочий диапазон частот, МГц

1700-2700

Усиление в диапазоне 3G (1,9-2,2ГГц), dBi 15-16
Усиление в диапазоне WIFI (2.4ГГц), dBi 17
Усиление в диапазоне 4G (LTE2600), dBi 17-17.5

Ширина ДН в Н-плоскости, градус (канал 1/канал 2)

30-45/15-23

Ширина ДН в Е-плоскости, градус (канал 1/канал 2)

15-23/30-45

Уровень боковых лепестков, не более

-12 dB

Отношение вперед/назад, не менее

20 dB

Входное сопротивление, Ом

75

КСВ в рабочем диапазоне частот, не более

1.7
Изоляция между портами, дБ  более 30

Допустимая мощность, Вт

10
Поляризация вертикальная/горизонтальная

Механические характеристики

Масса с креплением, г

2865

Крепление

мачта диаметром 20-52мм

Габаритные размеры без крепления, м

0,41х0,41х0,06

Допустимая скорость ветра, м/сек

20

Разъем

2 х F-female

Материал защитной коробки

Поликарбонат+ABS

Материал антенны

оцинкованная сталь,
сталь

Защитное покрытие

порошковая полимерная краска

Диаграммы направленности антенны

  Вход и поляризация Частота
1750МГц 1850МГц 1950МГц 2140МГц 2350МГц 2450МГц 2550МГц 2650МГц
Вход №1, вертикальная поляризация
Вход №1, горизонтальная поляризация
Вход №2, вертикальная поляризация
Вход №2, горизонтальная поляризация

Зависимость КСВН от частоты

Зависимость коэффициента передачи между каналами от частоты (развязка)

    • Антенна AGATA-F MIMO 2х2
    • Крепление для установки на мачту/трубу
    • Инструкция по установке
    • Упаковка из микрогофрокартона
Инструкция (pdf, 546 KB)
