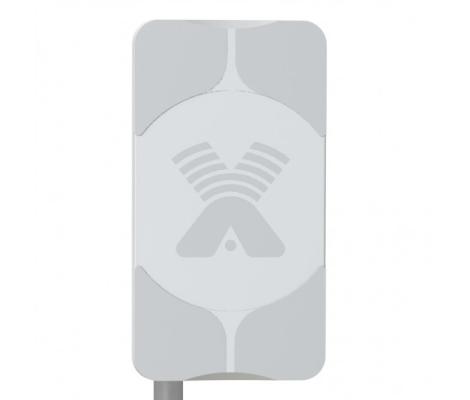

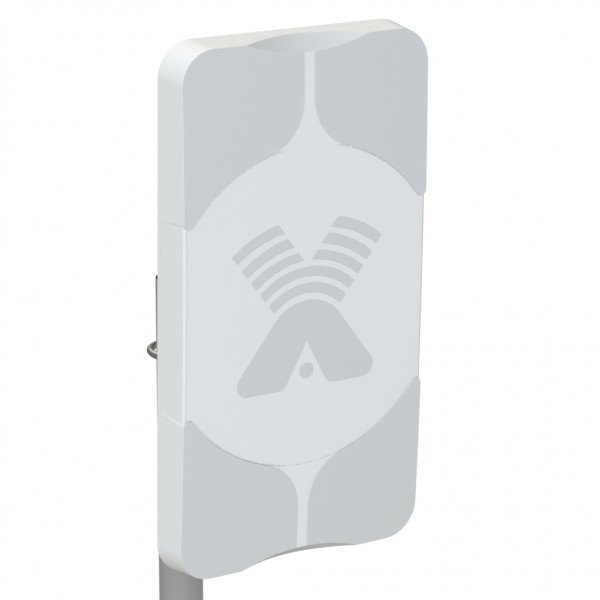

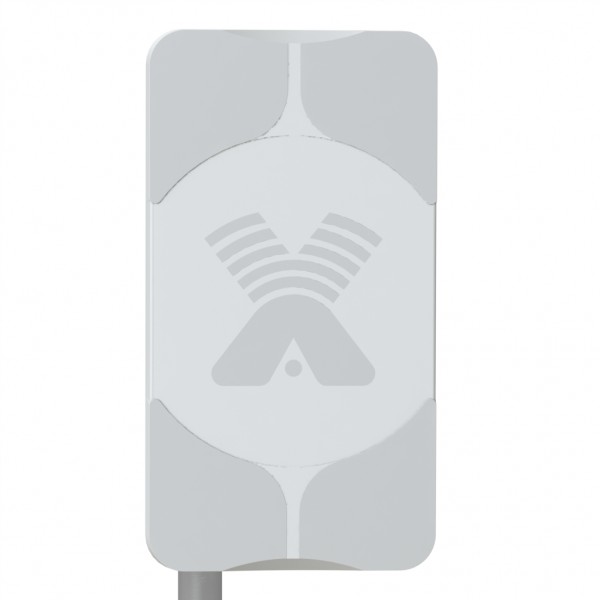

Панельная антенна AGATA-2F MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 2G(EDGE, GPRS на частотах GSM1800)
- 3G (UMTS 2100)
- 4G (WIMAX,LTE1800, LTE2600)
- WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц. AGATA-2F MIMO 2x2 является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Антенна представляет собой конструкцию из двух поляризационно-разнесенных синфазных решеток и выполнена более компактно по сравнению с популярной антенной AGATA F MIMO 2x2. Для соединения антенны с роутером применяется ТВ кабель с сопротивлением 75 Ом.
Достоинства антенны AGATA-2F MIMO 2x2
- Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
- Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
- Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
- Для соединения антенны и модема/роутера применяются ТВ-кабель и разъемы F-типа

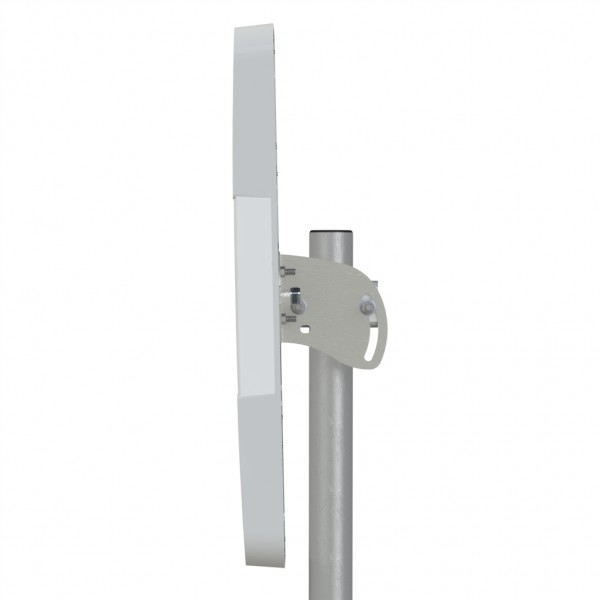

- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны и плавное изменение наклона поляризации.
|
Рабочий диапазон частот, МГц |
1700-2700 |
|
Коэффициент усиления (1,7-2,2ГГц), dBi |
15-16 |
|
Усиление в диапазоне WIFI (2.4ГГц), dBi |
17 |
|
Коэффициент усиления в диапазоне 4G (LTE2600), dBi |
17-18 |
|
Ширина ДН в горизонтальной плоскости, ° |
31-49 |
|
Ширина ДН в вертикальной плоскости, ° |
15-24 |
|
Уровень боковых лепестков, не более |
-12 dB |
|
Входное сопротивление, Ом |
75 |
|
КСВ в рабочем диапазоне частот, не более |
1.6 |
|
Изоляция между портами, дБ |
> 25 |
|
Допустимая мощность, Вт |
10 |
|
Поляризация |
вертикальная/горизонтальная |
|
Механические характеристики |
|
|
Крепление |
мачта диаметром 20-52мм |
|
Вес, кг |
2,1 |
|
Габаритные размеры без крепления, м |
0,41х0,24х0,06 |
|
Допустимая скорость ветра, м/сек |
20 |
|
Разъем |
2 х F-female |
|
Материал защитной коробки |
Поликарбонат + ABS |
|
Материал антенны |
оцинкованная сталь, |
|
Защитное покрытие |
порошковая полимерная краска |
Диаграммы направленности антенны
| Разъём и поляризация | Частота | |||||||
| 1750МГц | 1850МГц | 1950МГц | 2140МГц | 2350МГц | 2450МГц | 2550МГц | 2650МГц | |
| Центральный разъём, вертикальная поляризация |  |
 |
 |
 |
 |
 |
 |
 |
| Центральный разъём, горизонтальная поляризация |  |
 |
 |
 |
 |
 |
 |
 |
| Боковой разъём, вертикальная поляризация |
|
|
|
|
|
|
|
|
| Боковой разъём, горизонтальная поляризация |
|
|
|
|
|
|
|
 |
Зависимость КСВН от частоты
Зависимость коэффициента передачи между каналами от частоты
- Антенна AGATA-2F MIMO 2х2
- Крепление для установки на мачту/трубу
- Инструкция по установке
- Упаковка из микрогофрокартона
