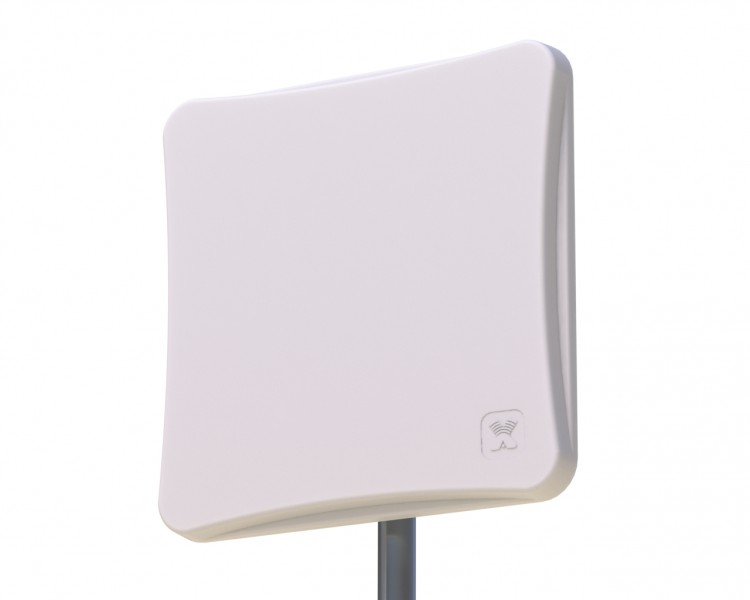

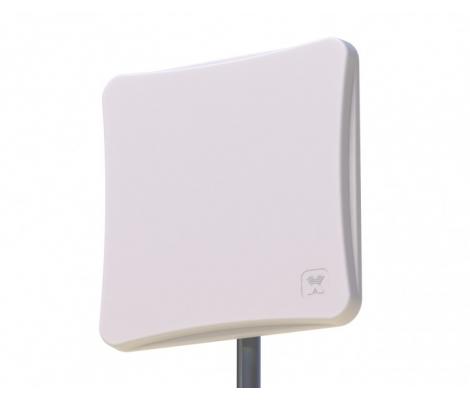

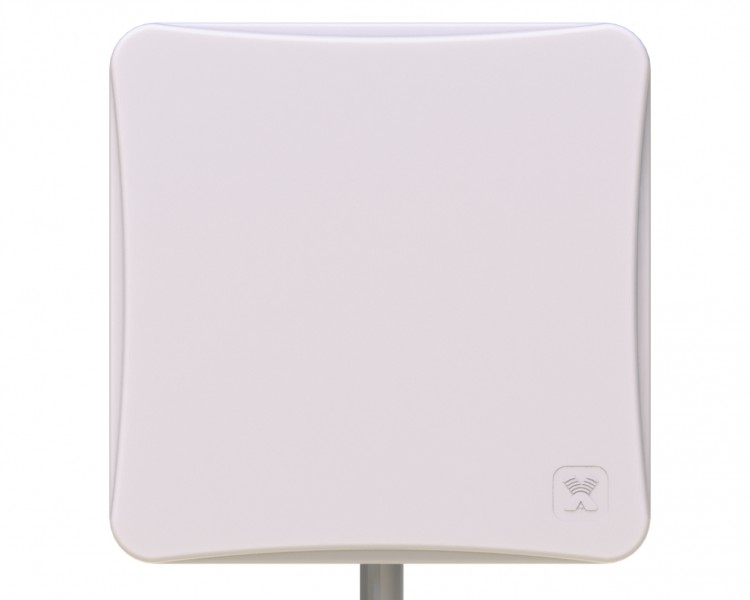

AGATA-2 MIMO 4x4

Мощная профессиональная антенна MIMO 4x4 2G/3G/4G/WIFI диапазона 1700-2700 МГц. Усиление 15-17 dBi, разъемы 4 х N-female, вертикальная+горизонтальная поляризации, развязка между каналами более 25дБ. Рекомендуется для использования в комплекте с модемами, поддерживающими технологию MIMO 4x4.

В связи с высокой волатильностю курса валют актуальную цену уточняйте у наших менеджеров

Панельная антенна AGATA-2 MIMO 4x4 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандарта 4G, преимущественно на частотах 1800 МГц, 2100 МГц, 2300 МГц и 2600 МГц.
Данная антенна совместима с оборудованием MIMO 4х4, так как имеет четыре разъема для подключения к оборудованию.

*Технология MIMO 4х4 на текущий момент не распространена повсеместно, однако уже сейчас встречаются вышки сотовых операторов и модемы, позволяющие использовать эту технологию.


Достоинства антенны AGATA-2 MIMO 4x4

    • Наличие внутри антенны двух пар излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 4x4.
    • Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
    • Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).

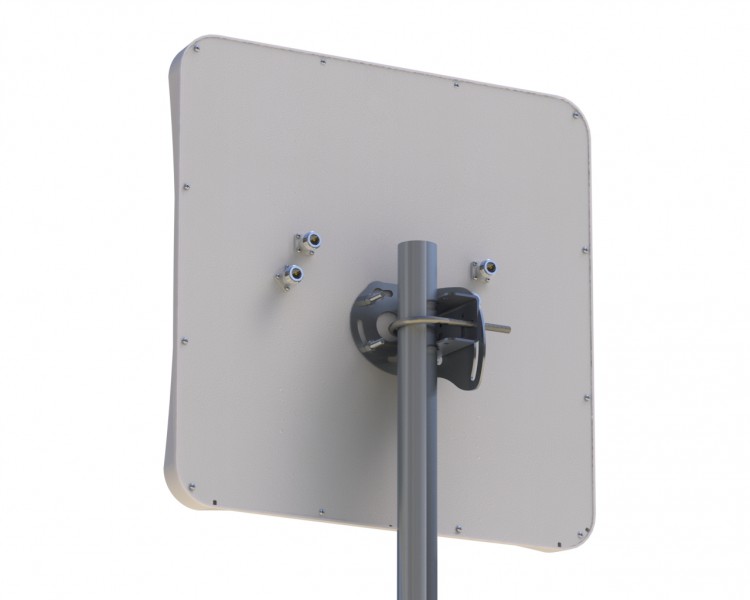

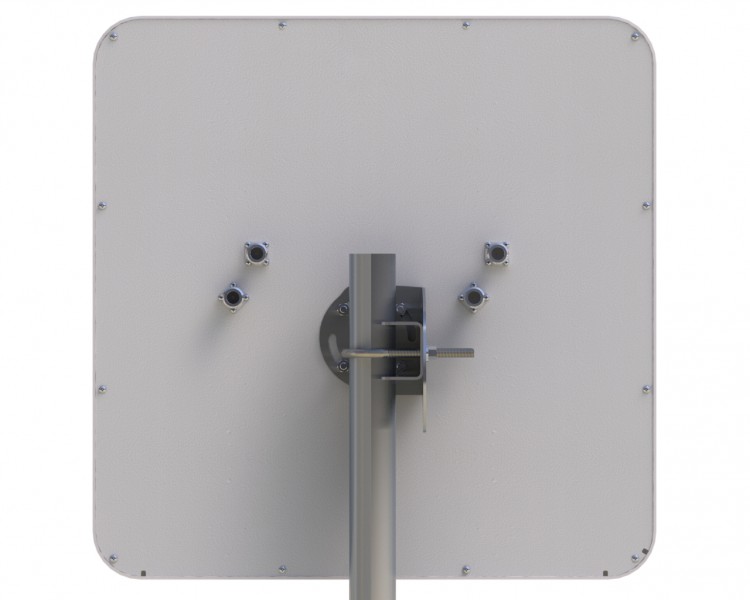

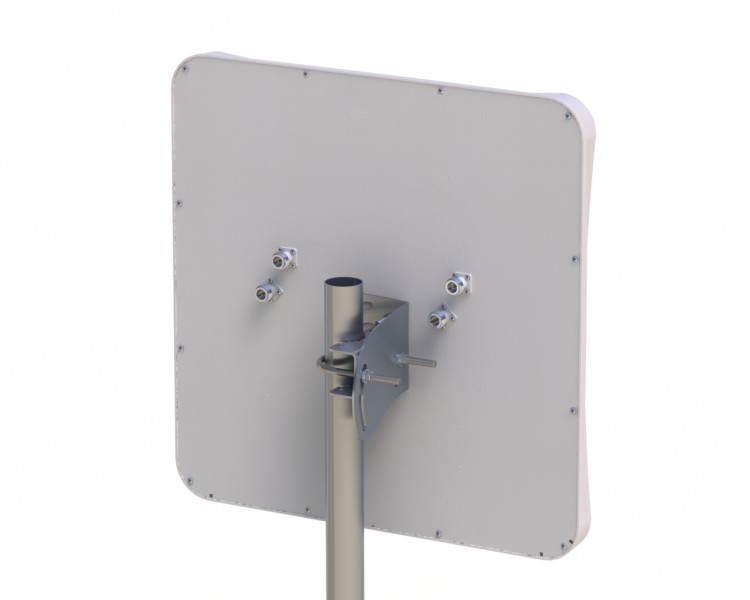

    • Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны и плавное изменение наклона поляризации.

Рабочий диапазон частот, МГц

1700-2700

Коэффициент усиления (1,7-2,2ГГц), dBi

15-16

Усиление в диапазоне WIFI (2.4ГГц), dBi

17

Коэффициент усиления в диапазоне 4G (LTE2600), dBi

17-18

Ширина ДН в горизонтальной плоскости, °

31-49

Ширина ДН в вертикальной плоскости, °

15-24

Уровень боковых лепестков, не более

-12 dB

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1.7

Изоляция между портами, дБ

 > 25

Допустимая мощность, Вт

10

Поляризация

вертикальная/горизонтальная

Механические характеристики

Крепление

мачта диаметром 20-52мм

Вес, кг

 2,4

Габаритные размеры без крепления, м

0,44x0,44x0,06

Допустимая скорость ветра, м/сек

20

Разъем

4 х N-female

Материал защитной коробки

Поликарбонат + ABS

Материал антенны

оцинкованная сталь,
сталь

Защитное покрытие

порошковая полимерная краска

Диаграммы направленности антенны

  Разъём и поляризация Частота
1750МГц 1850МГц 1950МГц 2140МГц 2350МГц 2450МГц 2550МГц 2650МГц
Разъем №1, вертикальная поляризация
Разъем №1, горизонтальная поляризация
Разъем №2, вертикальная поляризация
Разъем №2, горизонтальная поляризация

Зависимость КСВ на входах антенны от частоты

Зависимость коэффициента передачи между каналами от частоты (развязка)

    • Антенна AGATA-2 MIMO 4х4
    • Крепление для установки на мачту/трубу
    • Инструкция по установке
    • Упаковка из микрогофрокартона
Инструкция (pdf, 214 KB)
